Açıklama

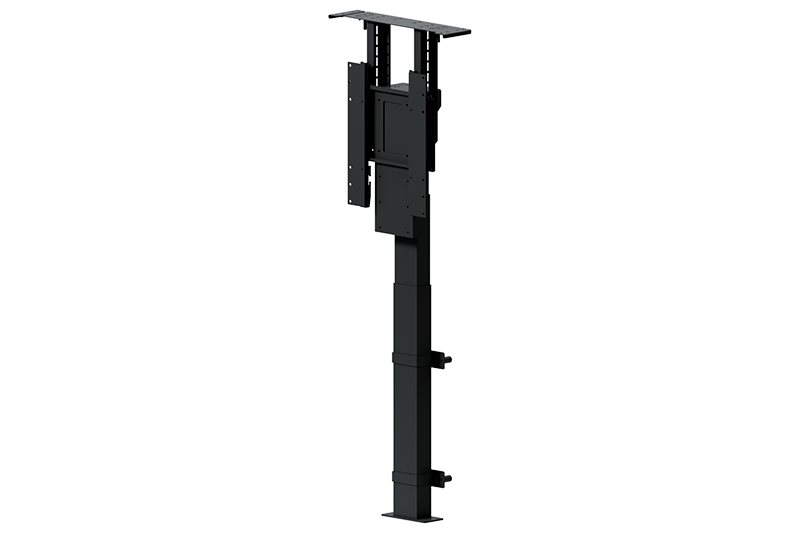

EK-LTV-BL / EK-LTV-XL-BL TV asansörü, mobilyaların içerisine gizlenen bir televizyonu hareket ettirmek için tasarlanmış ve üretilmiş bir mekanizmadır. Ürün bekleme durumundayken, televizyonun gizlendiği mobilyanın içinde konumlanır; kablolu bir kumanda çalıştırıldığında ürün televizyonu kullanım konumuna getirir. Bekleme ve kullanım durumları arasındaki geçiş, kaldırma kolonuna entegre edilmiş bir elektrik motoru vasıtasıyla gerçekleşir. Modeller, kaldırma kolonunun uzunluğuna göre farklılık gösterir.
| Kod | Bekleme Konumunda Yükseklik | TV Uyumluluğu |
|---|---|---|
| EK-LTV-BL | 598,5 / 790 mm | up to 43" |
| EK-LTV-XL-BL | 753,5 / 939 mm | up to 65" |
Teknik Veriler
Minimum / maksimum ekran boyutu
32" (EK-LTV-BL) / 65" (EK-LTV-XL-BL)
TV ile mobilya rafı arasındaki minimum mesafe
13.50 mm
Maksimum ağırlık kapasitesi
25 kg
Döngü süresi
18 - 25 s
Besleme gerilimi
100 - 240 Vac ± 10% @ 50 - 60 Hz ± 2%
Bekleme (stand-by) gücü
0.1 W
Toplam güç çıkışı
300 W
Koruma sınıfı gereksinimi
IP20
Bekleme Konumundaki Boyutlar (G x Y x D, TV hariç)
- EK-LTV-BL:471 x 598,5 / 790 x 174,7 mm
- EK-LTV-XL-BL:471 x 753,5 / 939 x 171,5 mm
Maksimum Boyutlar (G x Y x D, TV hariç)
- EK-LTV-BL:471 x 1445 x 174.7 mm
- EK-LTV-XL-BL:471 x 1945 x 171.5 mm
Ağırlık (TV hariç)
- EK-LTV-BL:15 kg (33 lb)
- EK-LTV-XL-BL:16 kg (35 lb)
Montaj Boyutları
- EK-LTV-BL:518 / 545 mm
- EK-LTV-XL-BL:700 mm
Kapalı/Açık Konum Maksimum Gezinme Mesafesi
- EK-LTV-BL:655 mm
- EK-LTV-XL-BL:999 mm
Maksimum İtme Kuvveti
- EK-LTV-BL:700 N
- EK-LTV-XL-BL:600 N
Eğilme Momenti ve Hız
- EK-LTV-BL Eğilme Momenti:My = max. 150 Nm dinamik
- EK-LTV-XL-BL Eğilme Momenti:My = max. 100 Nm dinamik
- Maksimum Hız:38 mm/s
Çalışma Döngüsü (Duty Cycle)
- EK-LTV-BL:%10 ~ Tam yükte ve sürekli kullanımda 2 dk, ardından 18 dk mola
- EK-LTV-XL-BL:%5 ~ Tam yükte ve sürekli kullanımda 2 dk, ardından 18 dk mola
Fonksiyonlar ve Özellikler
Yapılandırma ve Devreye Alma
Önde gelen Control4, Crestron, KNX ses/görüntü otomasyon çözümleriyle tam uyumlu olup, bağımsız (stand-alone) olarak da kullanılabilir.
