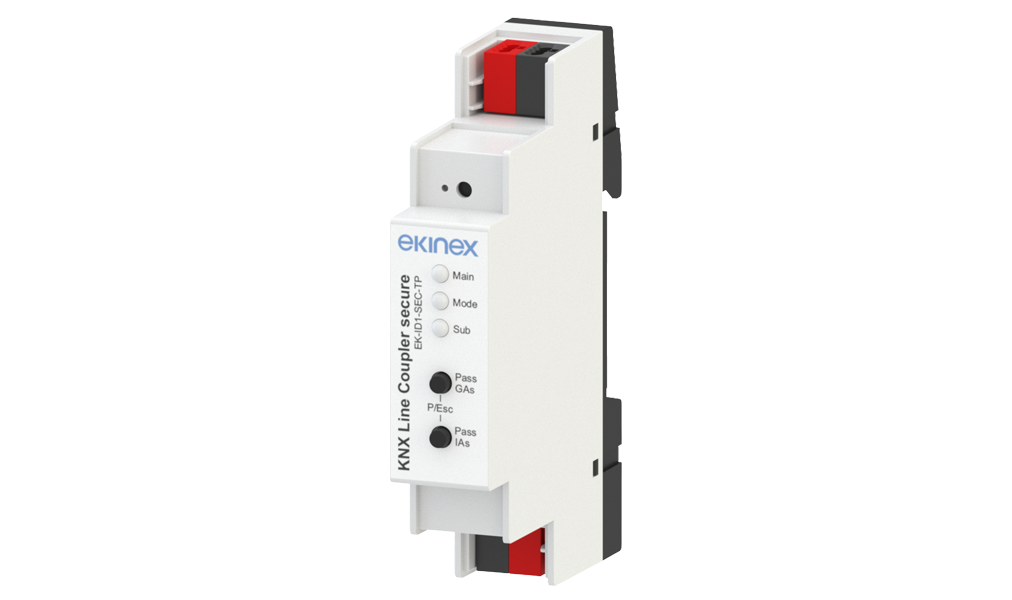

Güvenli KNX Hat Kuplörü

Kod: EK-ID1-SEC-TP

Yeni

Açıklama

Ekinex® EK-ID1-SEC-TP güvenli KNX hat kuplörü, iki ayrı KNX segmentini (örneğin bir ana hat ile alt hattı veya bir KNX hattı ile KNX alanını) galvanik izolasyon sağlayarak birbirine bağlayan modüler bir pano cihazıdır.

Cihaz, 0–31 ana grupları için genişletilmiş filtre tablosuna sahiptir ve KNX Data Security (AES-128) ile KNX Long Frames standartlarını eksiksiz destekler. ETS® 5 ve sonraki sürümlerle tam uyumlu olup, ETS 6 ürün veri tabanı ile birlikte Güvenlik Vekili (Security Proxy) ve segment kuplörü fonksiyonlarını da sunar.

Ön panel üzerindeki butonlar test ve devreye alma amacıyla telgraf filtrelerini geçici olarak devre dışı bırakmayı sağlar. Çok renkli LED göstergeler operasyonel durumları ve veriyolu haberleşme hatalarını anlık bildirir. Güvenli bir arayüz olarak otomasyon altyapısına yetkisiz erişimleri güvenle engeller.

Bağlantılar ve Montaj

KNX TP ana hat (main line) standart kırmızı/siyah veriyolu konnektörü
KNX TP alt hat (sub-line) standart kırmızı/siyah veriyolu konnektörü
EN 60715 standardına uygun 35 mm profil ray montajı (1 modül = 18 mm)
Besleme doğrudan KNX ana veriyolu hattı üzerinden sağlanır (harici yardımcı güç kaynağı gerektirmez)

Teknik Veriler

Besleme GerilimiKNX veriyolu hattından 30 Vdc (ana hat)

Akım Tüketimi (Ana Hat)Yaklaşık 5 mA

Akım Tüketimi (Alt Hat)Yaklaşık 3 mA

Haberleşme OrtamıKNX TP / TP (Bükümlü çift)

Güvenlik ProtokolüKNX Data Security (AES-128)

Segment & Proxy İşleviKNX Segment Kuplörü & Security Proxy

Filtreleme Kapasitesi0–31 ana grupları için genişletilmiş filtre tablosu

Çalışma Sıcaklığı-5 °C ... +45 °C

Depolama Sıcaklığı-25 °C ... +70 °C

Bağıl Nem%5 ... %93 (yoğuşmasız)

Gövde MalzemesiPolikarbonat (PC) plastik muhafaza

Koruma SınıfıIP20 (monte edilmiş durumda, EN 60529)

Cihaz SınıfıSınıf III (EN 60664-1)

Genişlik1 Modül (17,8 x 90 x 60 mm)

Ağırlık40 g

Fonksiyonlar ve Özellikler

İki KNX hattı veya segmenti arasında tam galvanik izolasyon

KNX Data Security (AES-128 bit şifreleme) ve Security Proxy desteği

KNX segment kuplörü fonksiyonu (KNX ağını fiziksel olarak genişletme)

0...31 ana grupları için genişletilmiş adres filtre tablosu

KNX Long Frames desteği ile daha hızlı ve verimli veri transferi

Test amaçlı filtreleri geçici devre dışı bırakabilen 2 adet ön panel butonu

Veriyolu trafiği ve hata durumları için 3 adet çok renkli durum LED'i

Kırmızı durum LED'ine sahip KNX fiziksel adres programlama butonu

Yapılandırma ve Devreye Alma

Cihazın parametrelendirilmesi ve devreye alınması için ETS5 veya daha yeni bir ETS sürümü gereklidir. ETS uygulama programı: APEKID1SECTP##.knxprod (## = sürüm).
