Açıklama

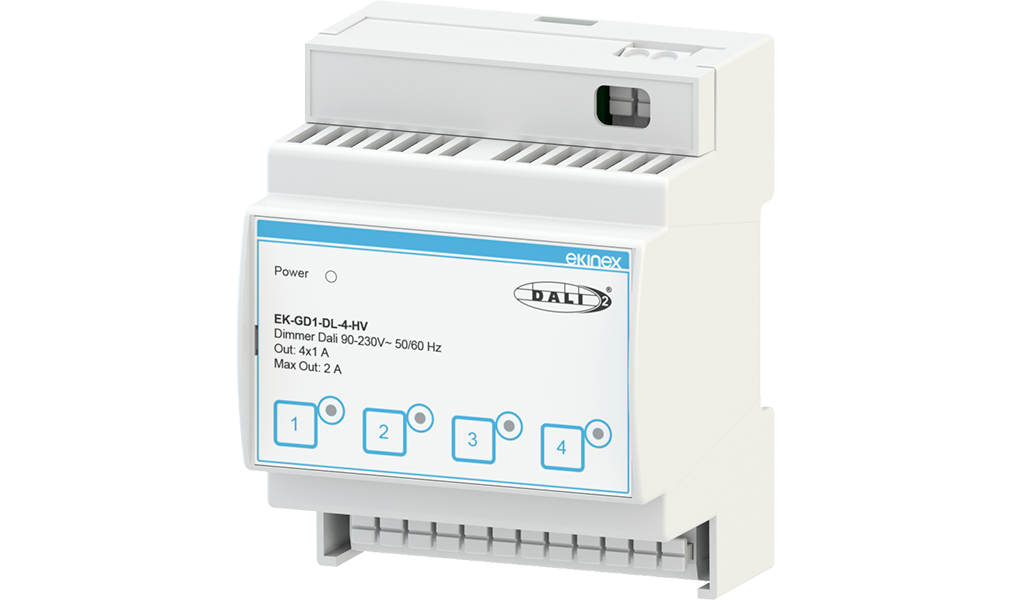

4 kanallı DALI-2 dimmer EK-GD1-DL-4-HV, 90-230V AC 50/60Hz gerilimli LED ve halojen aydınlatma kaynaklarının 4 bağımsız kanalın her birinde 200W'a kadar parlaklık kontrolünü (dimleme) sağlar. IEC 62386 standardına uygun DALI-2 veriyolu girişi.
NOT: Elektronik yükler ve/veya LED kaynakları için maksimum güç nominal değerin yarısı olarak dikkate alınmalıdır.
Teknik Veriler
Elektriksel Özellikler
Dimmer TipiFaz kesme çıkışlı 4 kanallı dimmer
Besleme Gerilimi Aralığı90 - 230V AC 50/60 Hz
Maksimum Çıkış GücüKanal başına 200 W (elektronik/LED yüklerde güç yarıya iner)
Kontrol GirişleriDALI-2 veriyolu (referans IEC 62386 standardı)
İletken Çapı / Kesiti12-30 AWG (0,05 - 2,5 mm²)
Depolama SıcaklığıMin: -40 °C ... Maks: +60 °C
Gövde ve Montaj Özellikleri
Gövde MalzemesiPlastik muhafaza
Modüler Genişlik4 modüler ünite (4 UM)
DIN Rayı Montajı35 mm DIN rayına montaj (EN 60715 standardına uygun)
Koruma DerecesiIP20 (monte edilmiş cihaz)
Fonksiyonlar ve Özellikler
DALI yazılımı üzerinden ayarlanabilir hafıza fonksiyonu, fade süresi, minimum ve maksimum seviye
Tamamen kapanmaya kadar parlaklık ayarı (dim-to-dark)
Minimum parlaklık seviyesi: %0,1
DALI üzerinden ayarlanabilir lineer veya logaritmik dimleme eğrisi
Elektronik kısa devre ve aşırı yük koruması
4 bağımsız faz kesme çıkış kanalı
Bağlantı ve Devreye Alma
Kolay montaj ve güvenli kablolama için yaylı klemensler bulunmaktadır.
Dokümantasyon
Teknik Veri Sayfası
STEKGD1DL4HV_EN• v. 2.6(19/02/2026)• PDF• 935,4 KB
Kullanım Kılavuzu
FISPEKGDXDLXHV06• v. 6.0(20/02/2026)• PDF• 1,2 MB
CE Uygunluk Beyanı
CEEKGD1DL4HV• v. 1.0(29/03/2023)• PDF• 1001,8 KB
UKCA Beyanı
UKCAEKGD1DL4HV• v. 1.0(29/03/2023)• PDF• 554,8 KB
Teknik Çizim
DQEKGD1DL4HV• DXF• 1,8 MB
