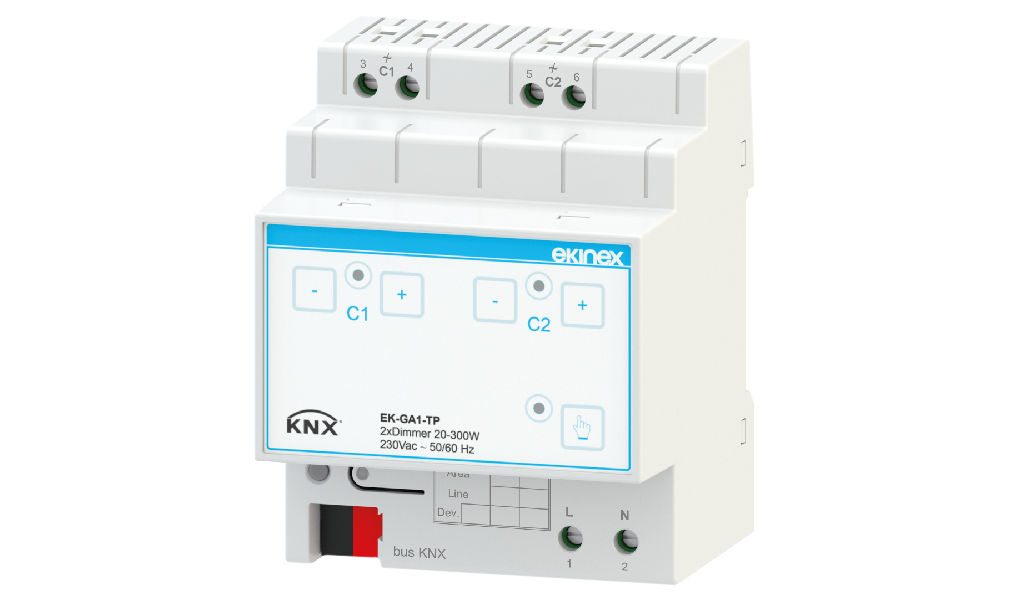

2 Çıkışlı Üniversal Dimmer

Kod: EK-GA1-TP

Üretimi Sonlandırıldı

Açıklama

Ekinex® EK-GA1-TP dimleme aktüatörü, 2 aydınlatma cihazı grubunun ışık yoğunluğunu kumanda etmeye ve ayarlamaya olanak tanır. Cihaz, 230 Vac ile beslenen omik (dirençli), endüktif ve kapasitif yüklerin kontrolü için uygundur. Farklı çıkış kanallarına farklı türde yükler bağlanabilir.

Cihaz üzerinde manuel kontrol için membran butonlar ve durum göstergesi için LED'ler bulunur; bir buton otomatik veya manuel çalışma modları arasında geçiş sağlar. Entegre bir KNX veriyolu iletişim modülüne sahiptir ve standart 35 mm DIN rayına montaj için üretilmiştir. Cihaz KNX veriyolu ile beslenir ve yükleri çalıştırmak için ek bir 230 Vac güç kaynağı gerektirir.

Teslimat Kapsamı: Teslimat, veriyoluna bağlantı için bir KNX bağlantı klemensini içerir.

Teknik Veriler

Güç Kaynağı

Gerilim (Yükler)230 Vac 50/60 Hz

Gerilim (Elektronik)KNX veriyolundan 30 Vdc

Veriyolundan Akım Tüketimi< 13 mA

Veriyolundan Maks. Güç320 mW

Çıkışlar

Çıkış Sayısı2

Maks. Kontrol Edilen Güç300 W

Min. Kontrol Edilen Güç10 W

Fonksiyonlar ve Özellikler

Plastik gövde

Ön yüzde programlama butonu ve LED'i

Çıkışların durum göstergesi için LED'li membran klavye

Çalışma modunu değiştirme butonu (normal / programlama)

KNX klemensi ile veri yolu hattına bağlantı

Vidalı klemensler ile çıkışların ve 230 Vac güç kaynağının bağlantısı

35 mm ray üzerine montaj (EN 60715 standardına uygun)

4 modüler ünite (1 MU = 18 mm)

IP20 koruma derecesi (montajı tamamlanmış cihaz)

Ağırlık: 160 g

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı bir açıklaması cihazın uygulama el kitabında bulunabilir. Konfigürasyon ve devreye alma ETS5 veya sonraki sürümleri gerektirir. ETS uygulama programı: APEKGA1TP##.knxprod (## = sürüm).
