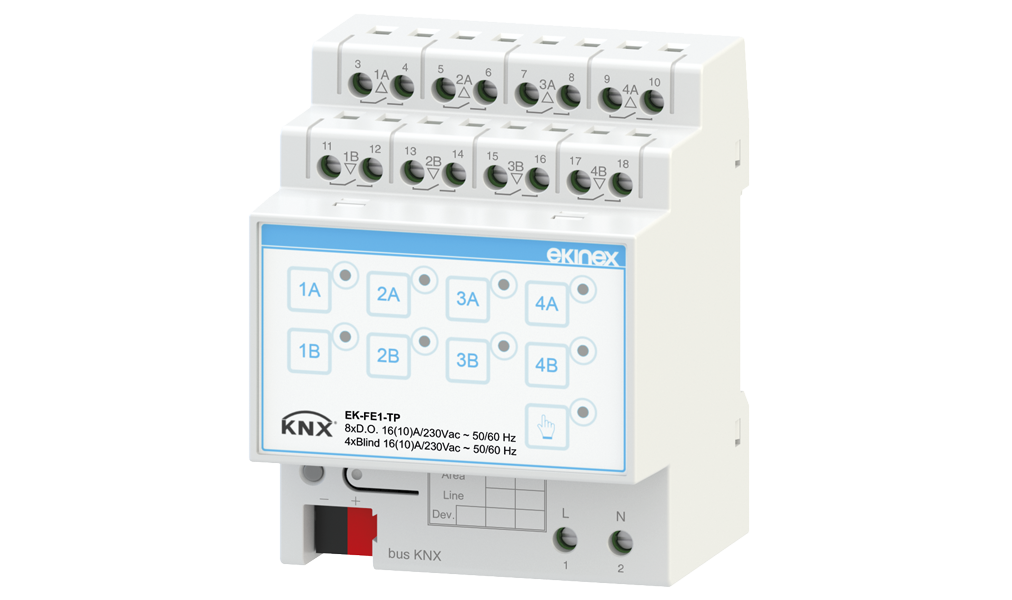

8 Kanallı Binari Çıkış / 4 Kanallı Panjur Aktüatörü

Kod: EK-FE1-TP

Üretimden Kaldırıldı

8 Kanallı Binari Çıkış / 4 Kanallı Panjur Aktüatörü

Açıklama

Ekinex® EK-FE1-TP binari çıkış / panjur aktüatörü, 8 elektrik yükü grubunu bağımsız olarak kumanda etmenize veya motorlu panjurlar için 4 sürücüyü kontrol etmenize olanak tanır. Cihaz, manuel kumanda için (veri yolu elektriği kesikken bile) membran basma butonları ve durum göstergesi için LED'lerle donatılmıştır; özel bir basma butonu otomatik ve manuel çalışma modları arasında geçiş yapmayı sağlar. Cihaz entegre bir KNX veri yolu iletişim modülüne sahiptir ve standart 35 mm DIN rayına montaj için üretilmiştir. Cihaz KNX veri yolundan beslenir ve çalışması için ek olarak 230 Vac şebeke gerilimi gerektirir.

Teknik Veriler

Güç Beslemesi

•Yardımcı gerilim: 100-230 Vac 50/60 Hz
•Kontrol bölümü gerilimi: KNX veri yolu üzerinden 30 Vdc
•Veri yolundan akım tüketimi: < 10 mA
•Veri yolundaki güç: < 240 mW

Çıkışlar

•Sayı: 8 veya 4 bağımsız kanal (cihaz kullanımına bağlı olarak)
•Nominal gerilim (Un): 100-230 Vac 50/60Hz
•Nominal akım (In): maks 16 (10) A (hem 100Vac hem 230Vac için)
•Maks. anahtarlanan güç: maks 4000 VA @250Vac

Teslimat Kapsamı

Teslimat kapsamına veri yoluna bağlantı için bir klemens bloğu dahildir.

Fonksiyonlar / Özellikler

Plastik gövde

Ön panelde programlama butonu ve LED'i

Durum göstergesi için LED'li membran klavye

Çalışma modunu değiştirme butonu (normal / programlama)

KNX klemens bloğu ile veri yolu hattına bağlantı

Vidalı klemenslerle çıkışların ve 230 Vac güç beslemesinin bağlantısı

Aşırı gerilim sınıfı III (EN 60664-1 uyarınca)

İklimsel sınıflandırma 3K5 ve mekanik 3M2 (EN 50491-2 uyarınca)

Kirlilik derecesi 2 (IEC 60664-1 uyarınca)

35 mm ray üzerine montaj (EN 60715 uyarınca)

4 modüler ünite (1 MU = 18 mm)

IP20 koruma derecesi (kurulu cihaz)

Ağırlık 315 g

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı bir açıklaması cihazın uygulama kılavuzunda bulunabilir. Konfigürasyon ve devreye alma için ETS5 veya daha sonraki sürümler gereklidir. ETS uygulama programı: APEKFE1TP##.knxprod (## = sürüm).
