Control4 Sisteminizi Güçlendirin
Made in Italy Ekinex Cihazları ile

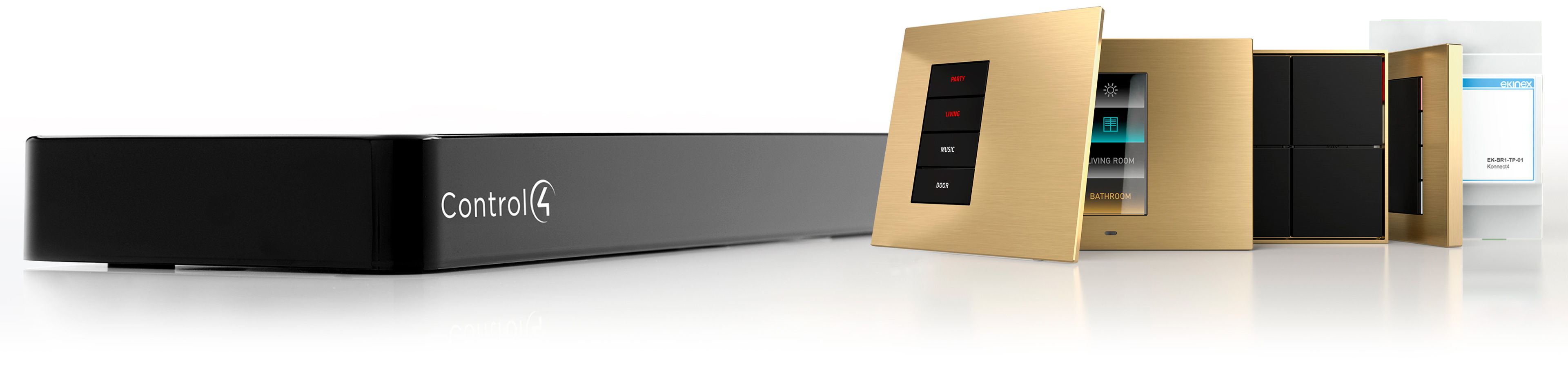

Ekinex Konnect4
Ekinex cihazlarının Control4 sistemine yerel entegrasyonu ve Composer Pro ile yapılandırılması
Ekinex ürün ailesi artık Control4 ekosistemi ile tam uyumludur. Composer Pro ortamında Ekinex ürünlerini yapılandırmak, Control4 otomasyon sistemine entegre etmek ve üçüncü taraf cihazlarla kusursuz bir uyum içinde çalıştırmak mümkündür.
Tüm Duvar Tipi Kontrol Ünitelerimiz İçin Tek Bir Sürücü
Termostat özellikli tüm Ekinex duvar tipi kontrol üniteleri, modeli otomatik olarak tanıyan ve çalışma parametrelerinin kolayca belirlenmesini sağlayan Composer Pro sürücümüz ile programlanabilir.

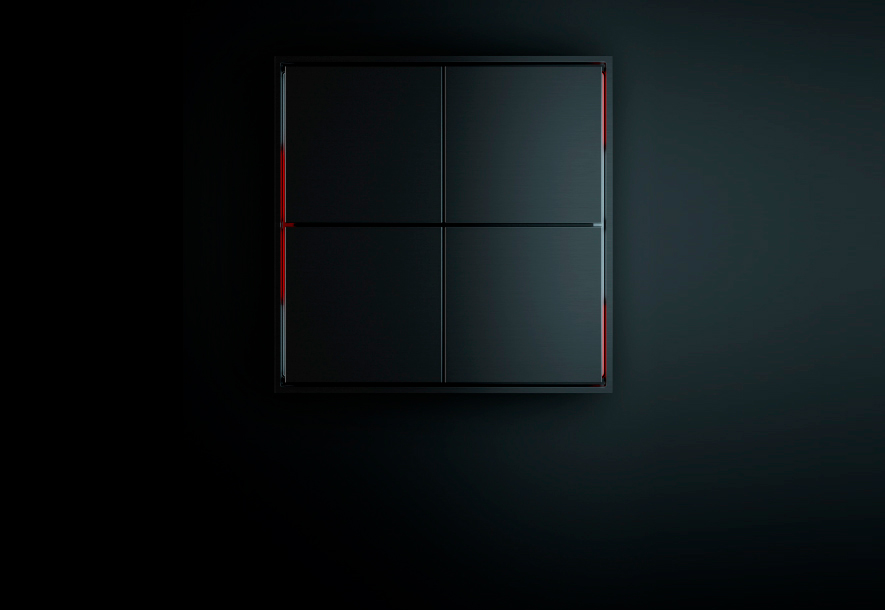

FF Serisi
Formlarda temel geometri, kararlı bir çizgi. Her zamankinden daha güçlü bir sadelik.

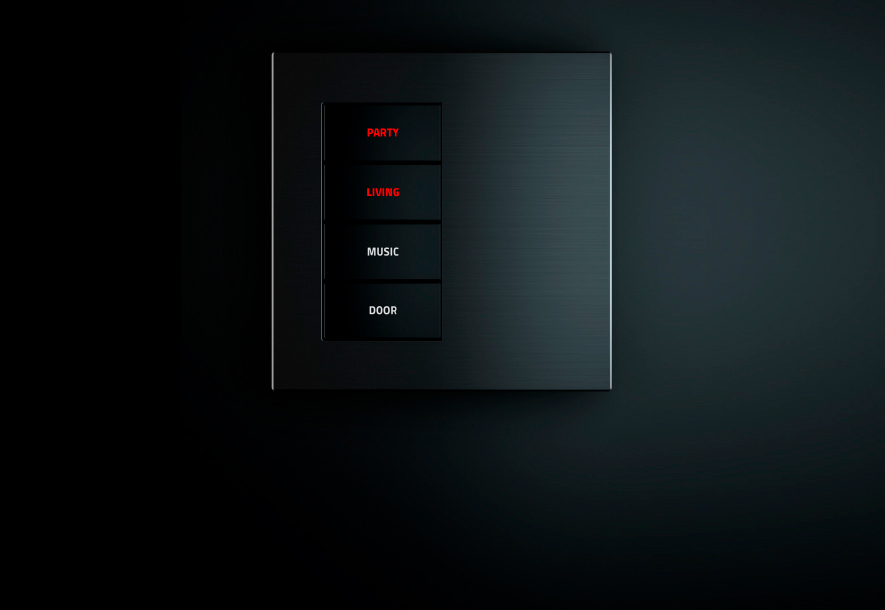

20venti Serisi
Net ve yalın çizgileri, kusursuz ve dengeli hacimleriyle öne çıkan bir tasarım estetiği.

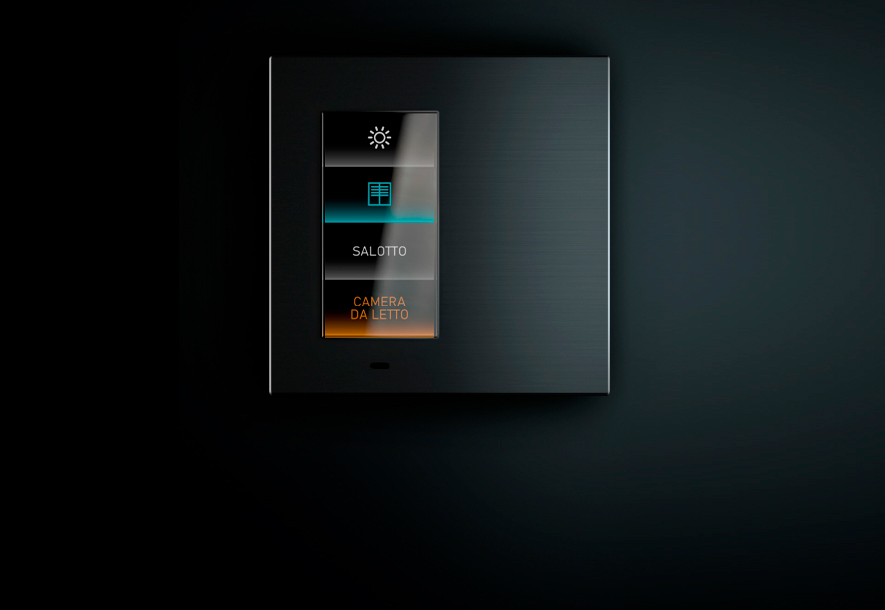

Signum
Duvar tipi kontrol ünitesi kavramını geleneklerin ve alışılagelmişin ötesinde yorumlayan yenilikçi bir yaklaşım.
Tüm Programlama Composer Pro İçinde
ETS yazılımına gerek yok: Tüm programlama doğrudan Composer Pro içinde tamamlanabilir!

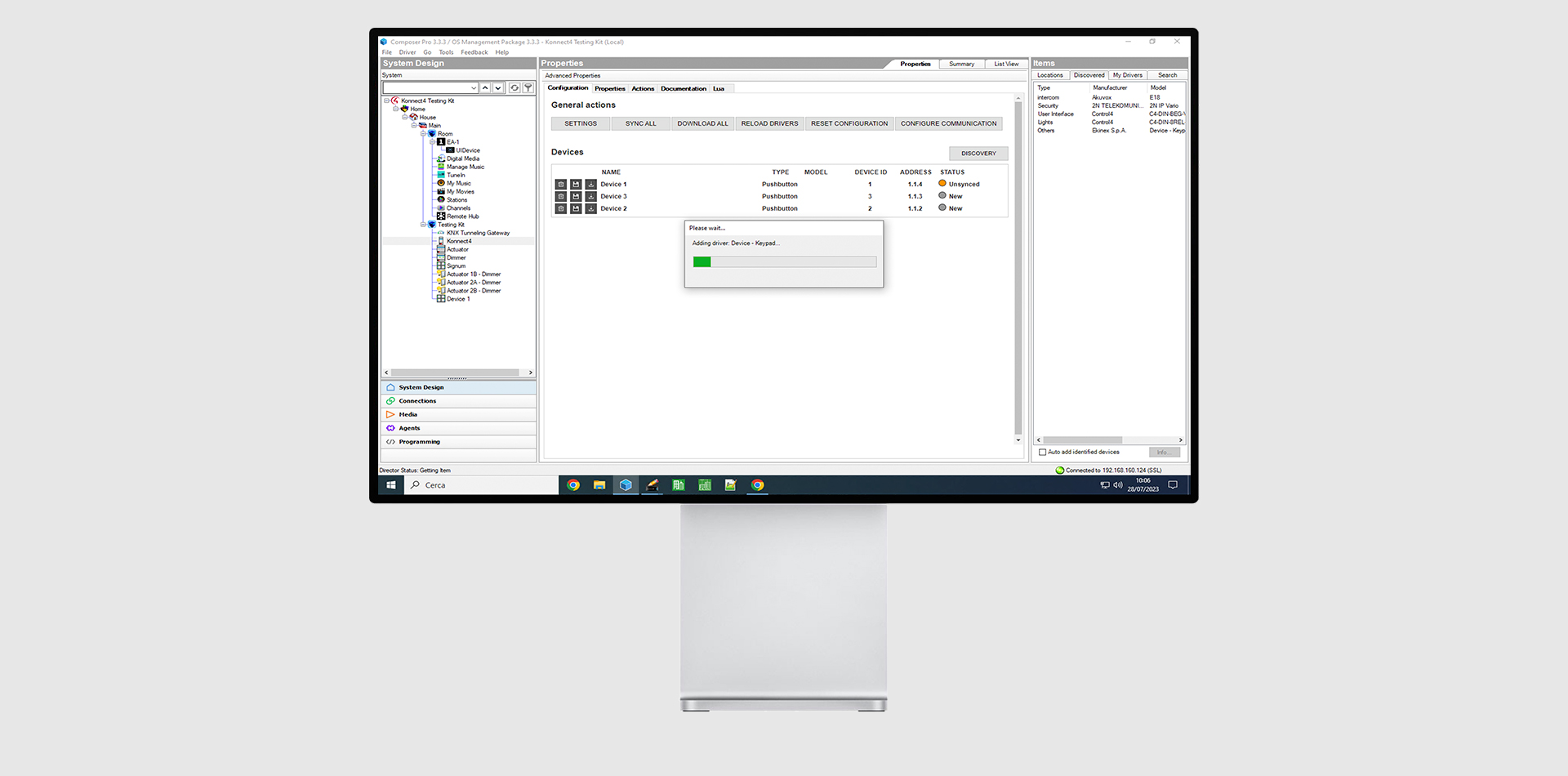

SDDP (Simple Device Discovery Protocol) otomatik cihaz keşfi sayesinde Konnect4 ağ geçidi ve veri yoluna (BUS) bağlı tüm cihazlar otomatik olarak algılanıp projeye dahil edilir. Cihaza özel sağlanan sürücüler, konfigürasyonu doğrudan Composer Pro üzerinden yüklemenize imkan tanır ve dilediğiniz otomasyon senaryolarını hayata geçirmek için gereken tüm bağlantı altyapısını sunar. Sürücüler, Composer Pro içerisindeki çevrim içi katalogdan anında indirilebilir.
Avantajlar
.jpg)
.jpg)

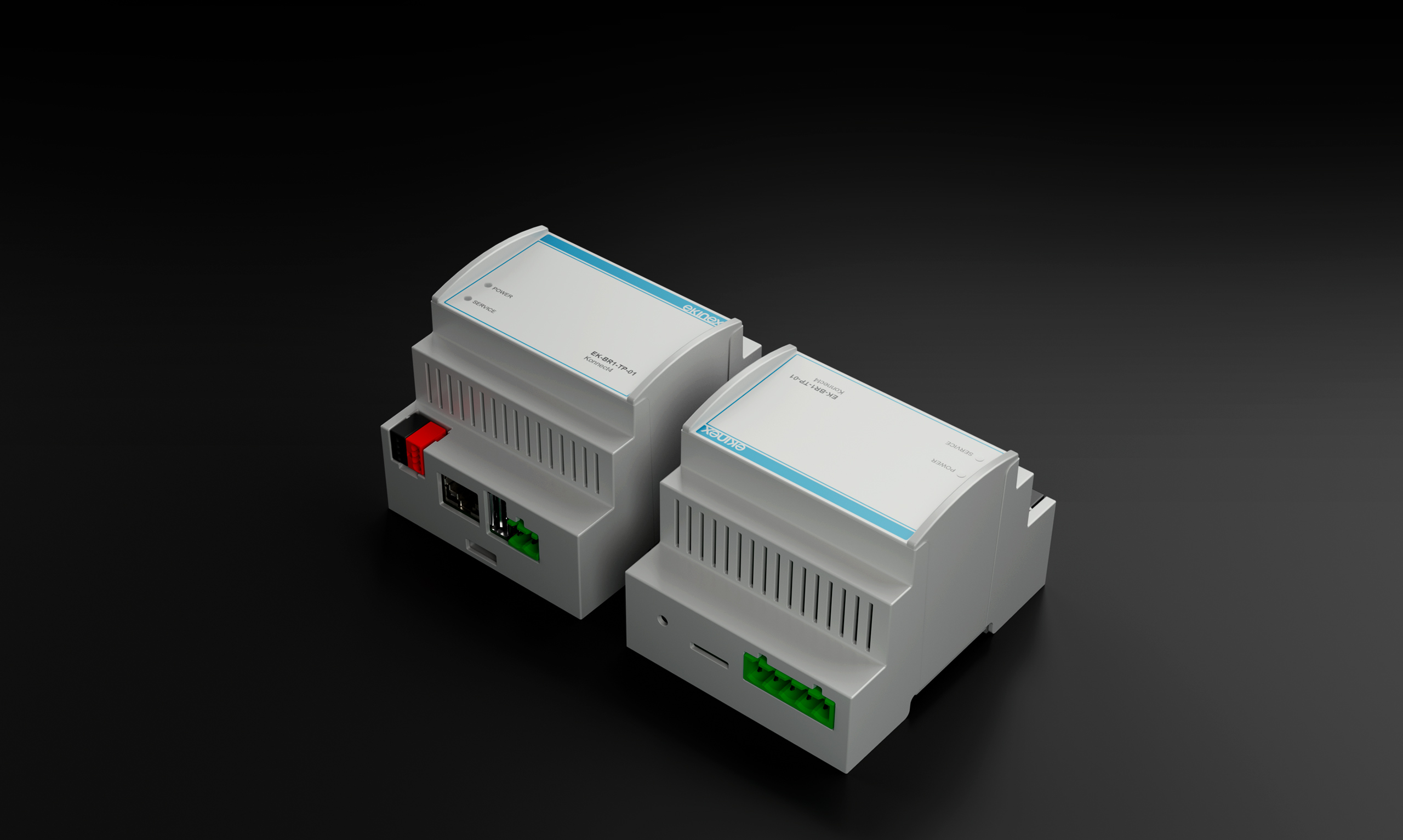

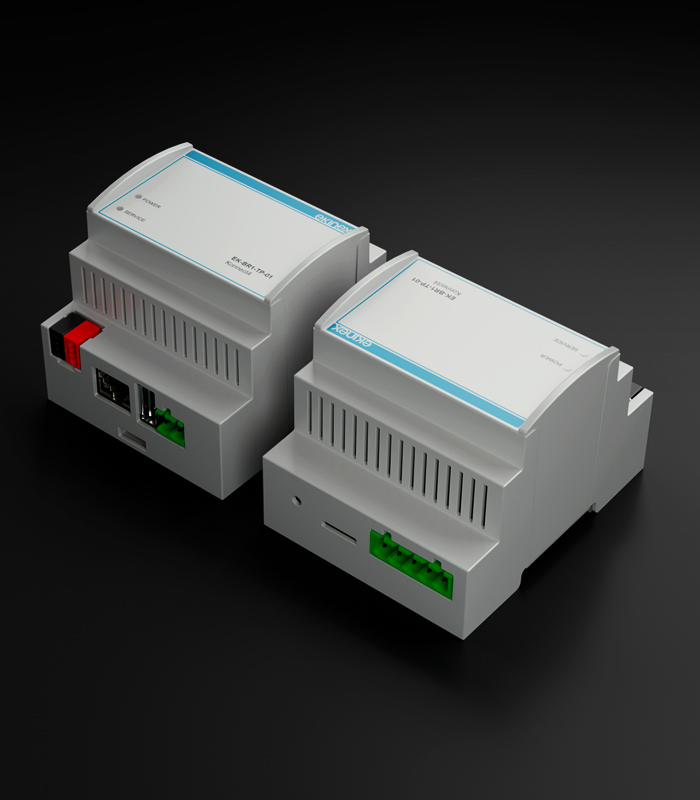

Konnect4, Control4 Ekosistemi ile Ekinex Ürünleri Arasındaki Köprüdür
Konnect4'ü Control4 kontrol ünitesi ile aynı yerel ağa (LAN) ve Ekinex cihaz veri yoluna bağlayın. Programlama butonuna basıldığında yeni cihazlar otomatik olarak algılanır ve Composer Pro'daki SDDP keşif listesinde listelenir. İlgili sürücüleri projeye eklemek için çift tıklamak ve istenen davranışları tanımlamak üzere özelliklerini düzenlemek yeterlidir.
Konnect4: Ekinex ve Control4 Arasındaki Akıllı Bağlantı
Basitleştirin, hızlandırın, bağlayın. Konnect4, Control4 otomasyon sistemlerinin programlanmasını her zamankinden daha sezgisel hale getirmek için geliştirilmiş modüler bir cihazdır. IP arayüzü sayesinde Ekinex cihazlarının doğrudan Composer Pro içinde yapılandırılmasını sağlar ve ETS kullanma gereksinimini ortadan kaldırır.

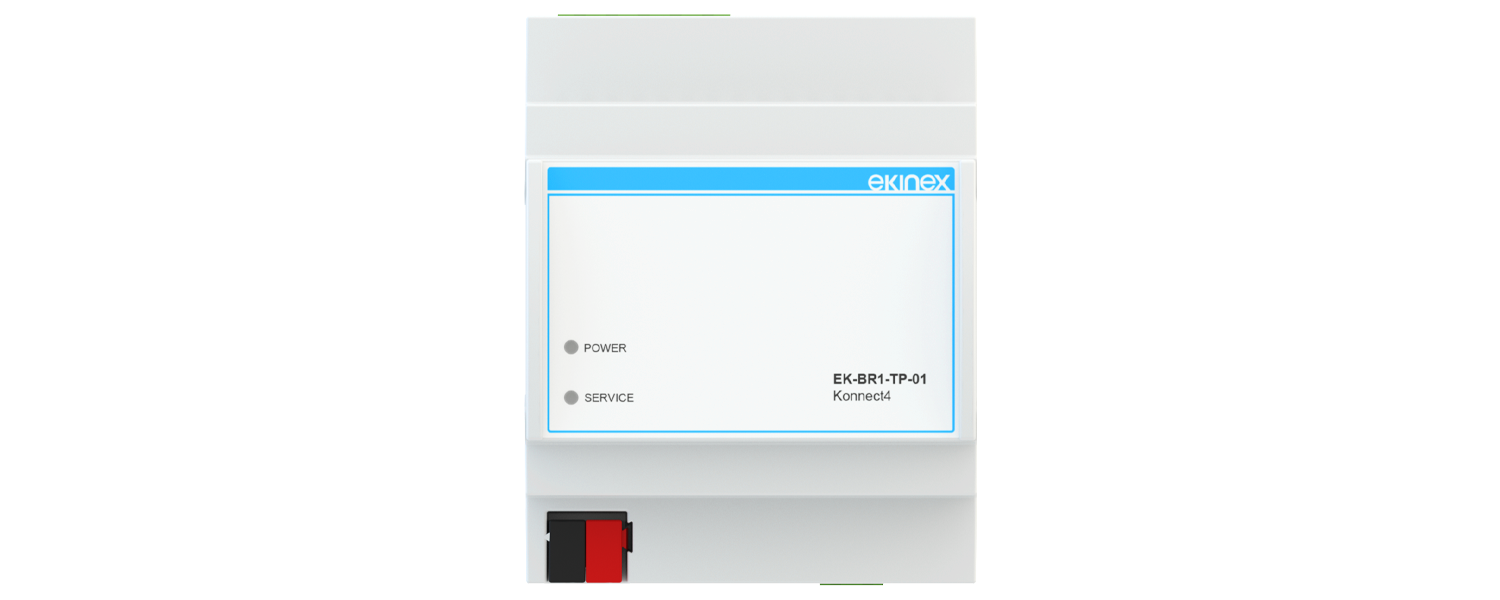

Açıklama
Gelişmiş IP-KNX arayüz fonksiyonuna ve entegre web sunucusuna sahip modüler KNX S-mode cihazı. Ekinex KNX cihazlarının yer aldığı projelerde Control4 merkezi denetim ve izleme sistemine çok yönlü bağlantı ve operasyonel servisler sunar.
Teknik Veriler
- •Besleme gerilimi: 12 / 24 Vdc
- •Güç tüketimi: 3 W (12V'ta 240 mA)
- •Ethernet LAN bağlantı portu
- •Plastik modüler muhafaza
- •35 mm montaj rayına uygun tasarım (EN 60715 standardı)
- •Koruma sınıfı: IP20 (EN 60529 uyarınca)
- •İzolasyon sınıfı: Sınıf II (EN 60335-1 standardı)
- •Ağırlık: 70 g
- •2 UM modüler genişlik (1 UM = 18 mm)
- •Boyutlar: 36 x 94 x 71 mm (G x Y x D)
Uyumlu Ekinex Cihazları ve Minimum Donanım Yazılımı (FW)
| Seri | Ürün Kodu | Minimum Donanım Yazılımı |
|---|---|---|
| FF Serisi | EK-ED2-TP | 05.015 veya üzeri |
| 20venti Serisi (4/8 tuş) | EK-E20-TP-4T | 05.018 veya üzeri |
| 20venti Serisi (4/8 tuş) | EK-E20-TP-8T | 05.018 veya üzeri |
| 20venti Serisi | EK-E2E-TP-4L | 01.022 veya üzeri |
| 20venti Serisi | EK-E2E-TP-4R | 01.022 veya üzeri |
| 20venti Serisi | EK-E2E-TP-8 | 01.022 veya üzeri |

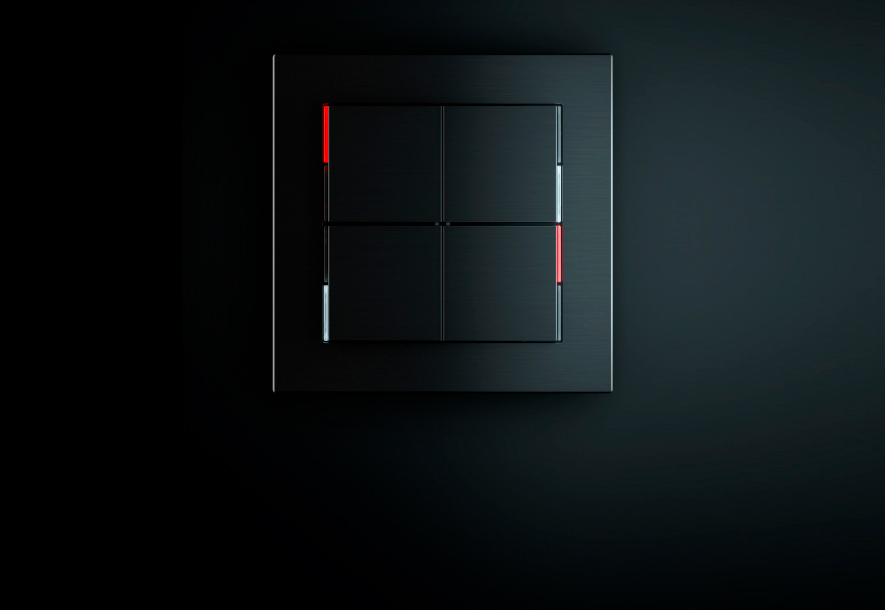

| 71 Serisi | EK-E13-TP | 05.015 veya üzeri |
| Signum | EK-EV2-TP | 1.2.3 veya üzeri |
| Signum | EK-EV3-TP | 1.2.3 veya üzeri |
Teknik Belgeler ve İndirmeler
Sistem Mimarisi
Aşağıdaki şema, Ekinex cihazlarının Konnect4 ağ geçidi üzerinden bir Control4 otomasyon sistemine nasıl bağlandığını göstermektedir. Şemada görüldüğü gibi, Ekinex cihazları üçüncü taraf donanımlarla etkileşime girebilir ve Control4 merkezi görselleştirmesi üzerinden yönetilebilir.
