Kare Plaka için Modüler Mekanizmalar (45x45 mm Pencere)

EK-DEA-P-SSB | EK-PWT / EK-PWA / EK-PWI

Ekinex® 45x45 mm pencereli kare plakalar için modüler mekanizmalar, üstün işlevsellik ile rafine tasarımı bir araya getirerek her türlü mimari ortama kusursuz bir uyum sağlar. Bu modüller, 250 V~'e kadar AC gerilime sahip ev içi ve ticari cihazların güvenli bağlantısı için tasarlanmış olup çocuk korumalı kontak perdeleriyle donatılmıştır. Yuvarlak veya kare sıva altı buatlara monte edilir; 2,5 mm²'ye kadar kablo kesitleri için sağlam vidalı veya yaylı klemens bağlantı seçenekleri sunar.

Yüzey / Bitiş Seçimi:Fırçalanmış Çelik

Çocuk Emniyetli Kontak

45x45 mm Manyetik Uyum

Geniş Modül Yelpazesi

İtalyan Üretimi

Uyumlu Modüller ve Mekanizmalar

45x45 mm pencereli ERA kare plakalar için farklı uluslararası standartlarda soketler, ziller, devre kesiciler ve kör kapaklar:

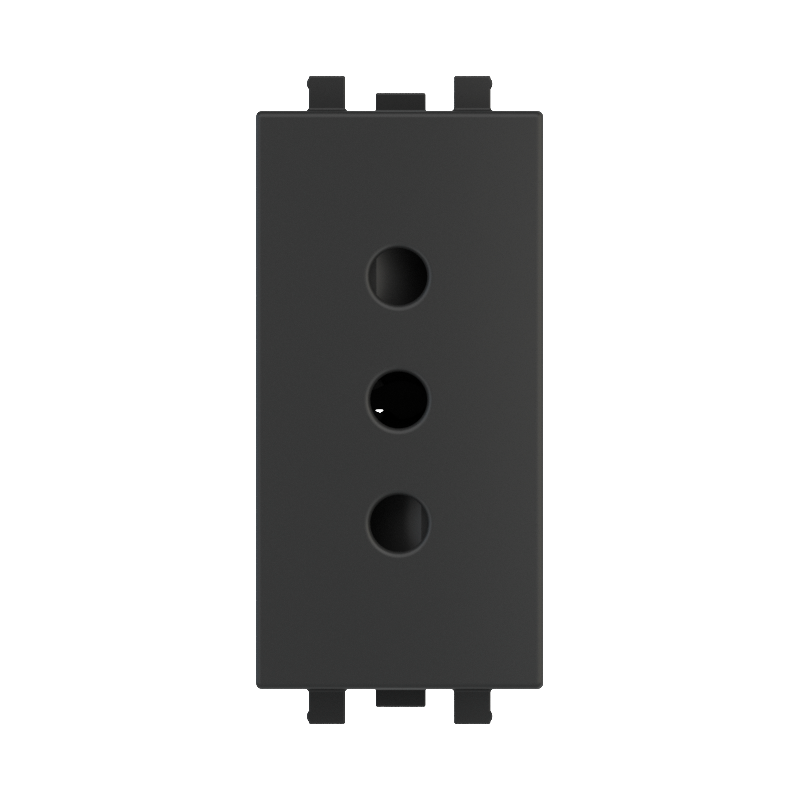

EK-PWT-IT-10A

İtalyan Standart Priz - 10A

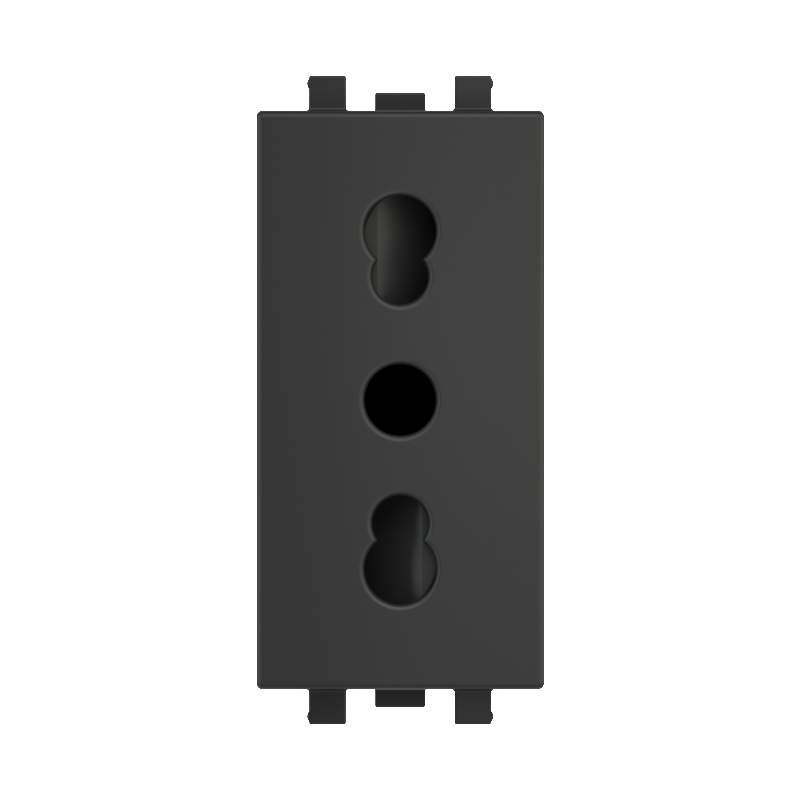

EK-PWT-IT-B

Bipasso Priz

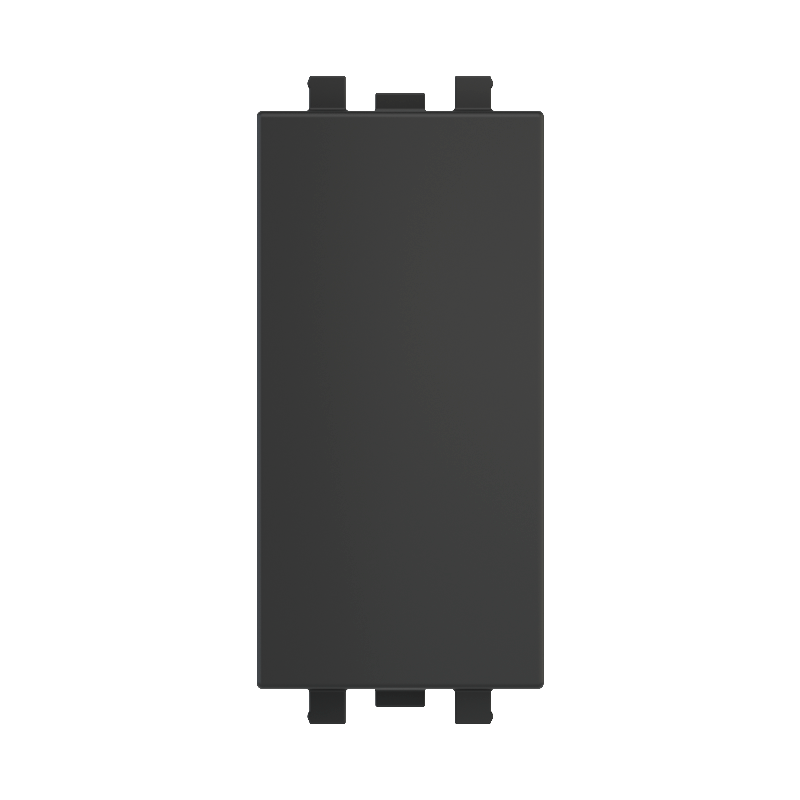

EK-PWA-CF

Kör Kapak Modülü (2 adet)

EK-PWA-RZ

Zil / Buzzer 230V

EK-PWA-SN

Elektronik Melodi / Zil 230V

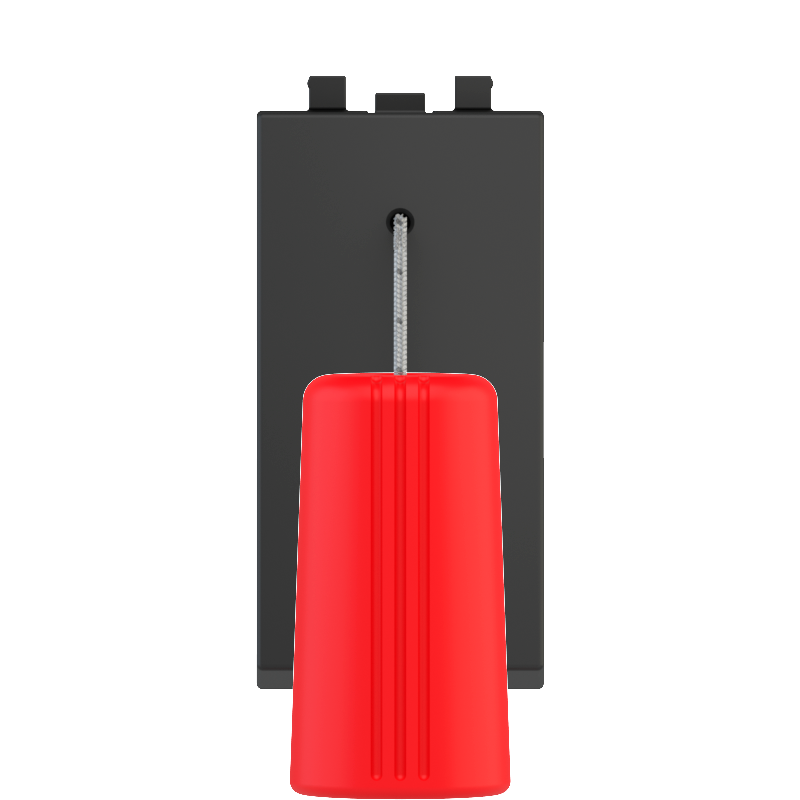

EK-PWT-BG

İpli İmdat Butonu

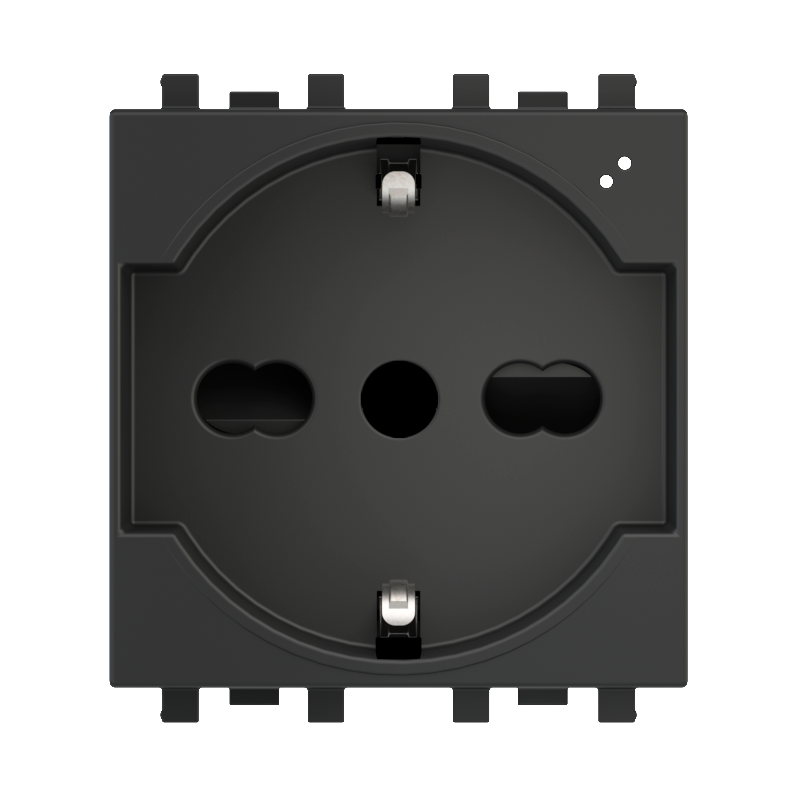

EK-PWT-IT-U

UNEL / Çoklu Standart Priz

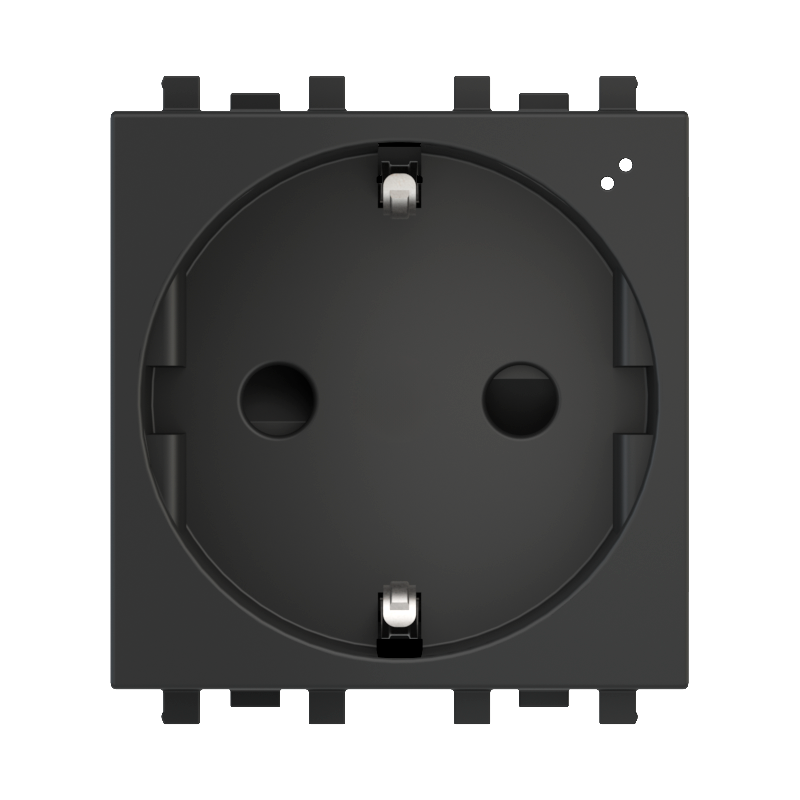

EK-PWT-DE

Schuko Priz (Vidalı Klemens)

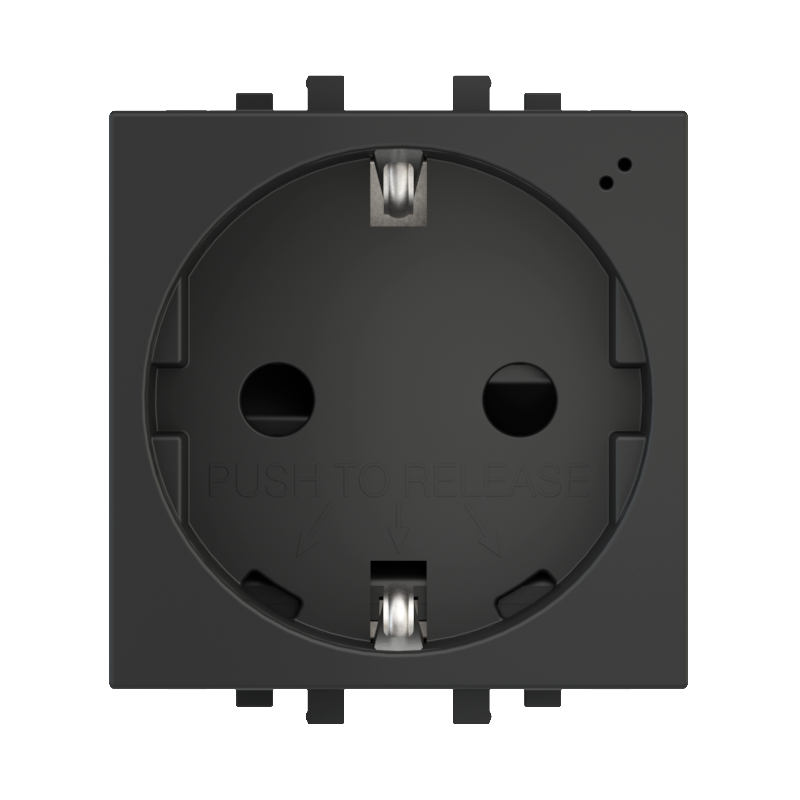

EK-PWT-DE-S

Schuko Priz (Yaylı Klemens)

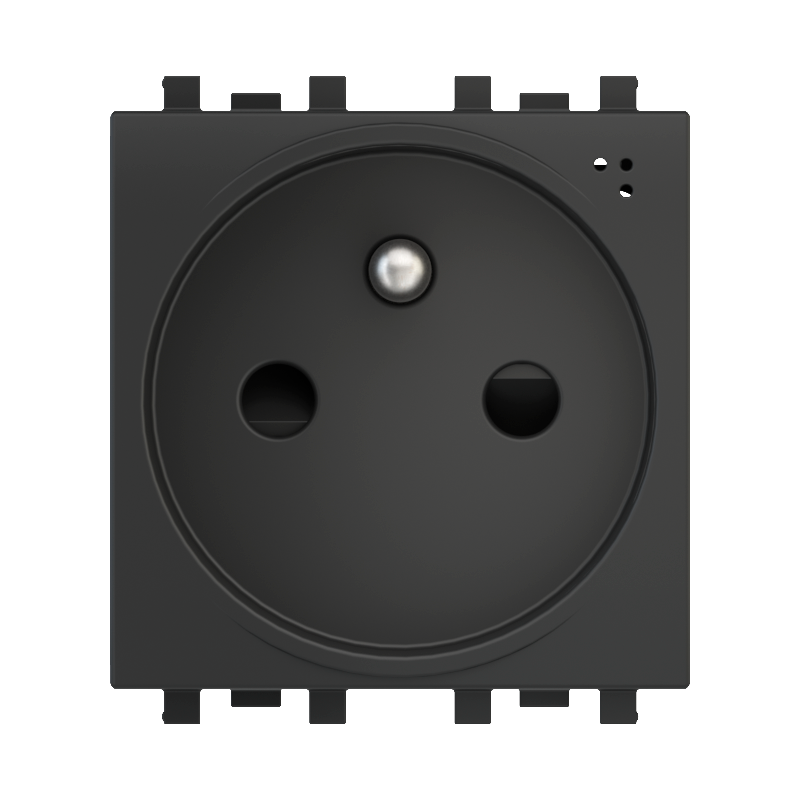

EK-PWT-FR

Fransız Tipi Priz - Tip E (Vidalı)

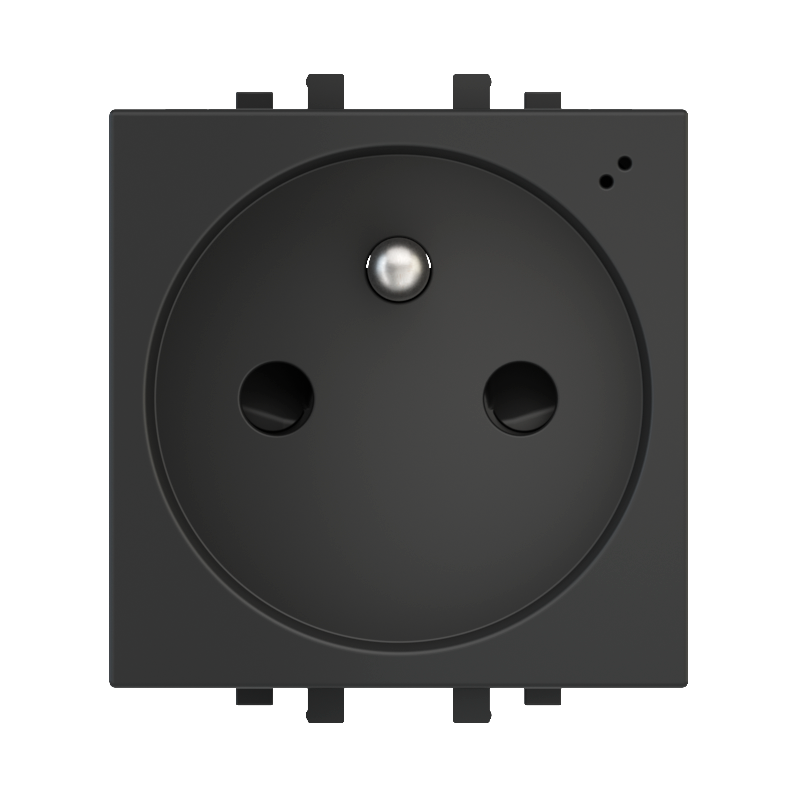

EK-PWT-FR-S

Fransız Tipi Priz - Tip E (Yaylı)

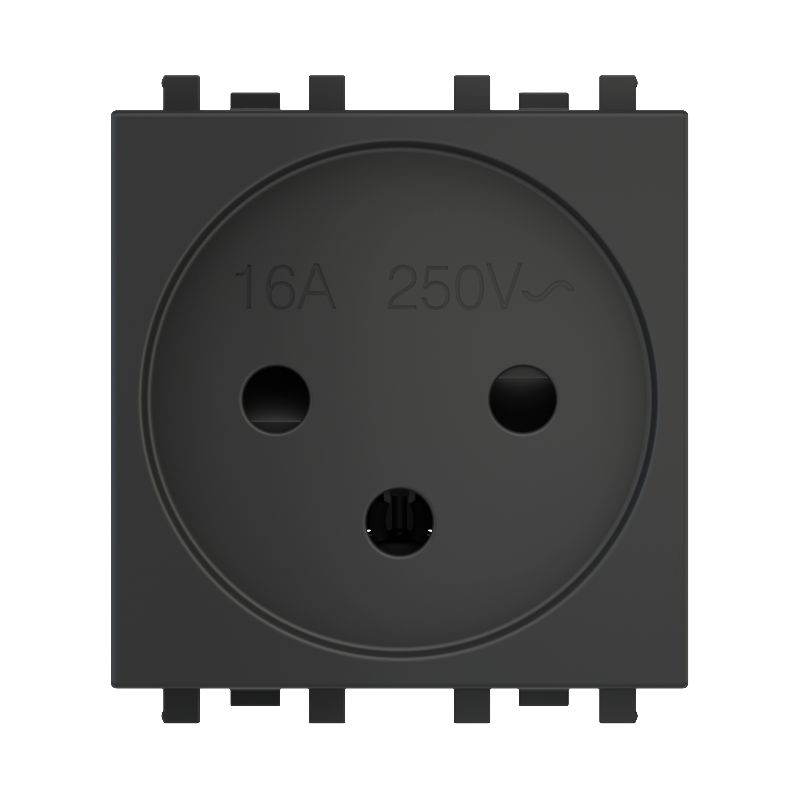

EK-PWT-IL

İsrail Tipi Priz

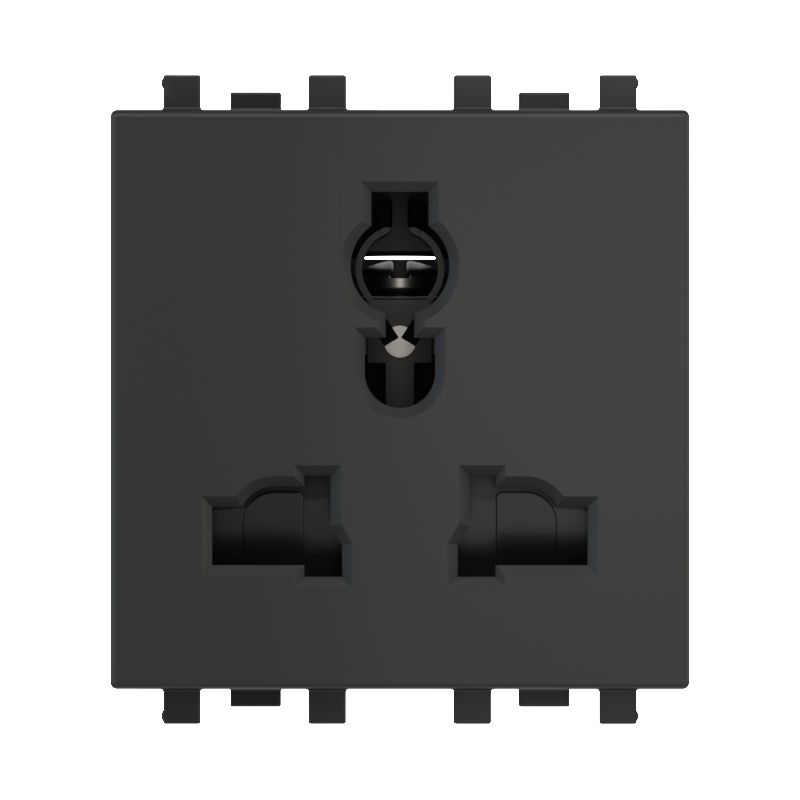

EK-PWT-UN

Evrensel Çoklu Standart Priz

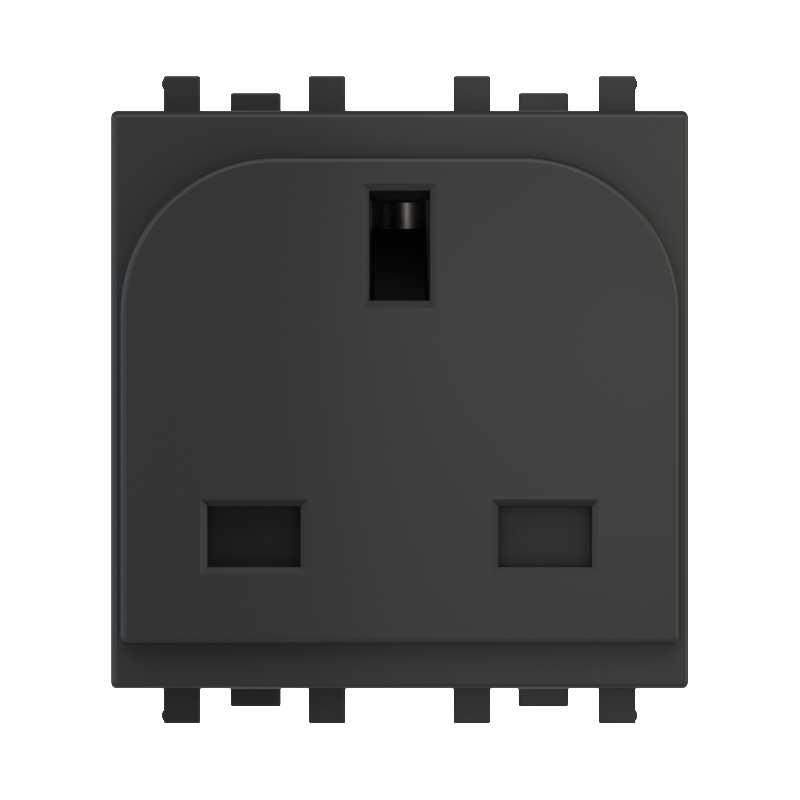

EK-PWT-UK

İngiliz Standart Priz (UK)

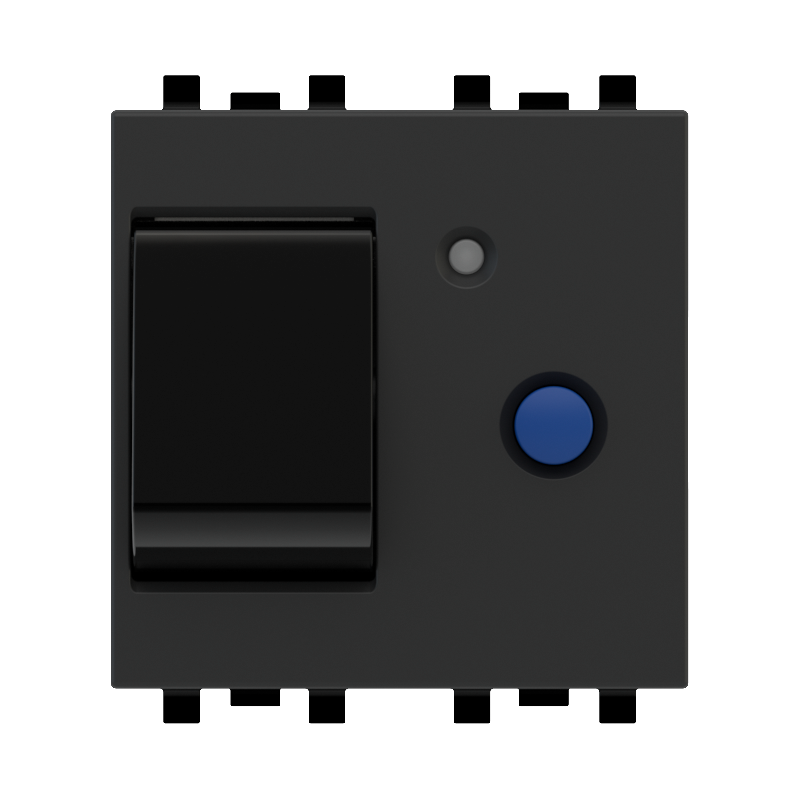

EK-PWI-MG

Diferansiyel Termik Manyetik Devre Kesici

İşlevler ve Özellikler

250 V~'e kadar AC gerilimli ev ve ofis tüketicilerinin güvenli bağlantısı
Çocuk emniyeti sağlayan kontak perdesi (shutter) koruması
Standart yuvarlak veya kare sıva altı buat montajı
2,5 mm²'ye kadar kablo kesitleri için vidalı veya yaylı klemens bağlantıları
ERA serisi metal manyetik plakalar ile sıfır kenar estetik entegrasyon

Teknik Veriler

Nominal Gerilim	250 V~ (50/60 Hz)
Nominal Akım	10A / 16A (seçilen modüle bağlı olarak)
Kablo Kesiti	Maksimum 2,5 mm² tek veya çok damarlı iletken
Pencere Ölçüsü	45 x 45 mm standart kare açıklık
Montaj Standardı	Yuvarlak veya kare sıva altı buat (vida aralığı 60 mm)
Koruma Sınıfı	IP20 (EN 60529 uyarınca)
Yapılandırma	Gerekli değildir (Tak-çalıştır mekanik donanım)

Tamamlayıcı Aksesuarlar

Sistemin tamamlanması için aşağıdaki aksesuarlar ayrıca sipariş edilmelidir:

Aksesuar Tanımı	Sipariş Kodları
ERA Kare Manyetik Plaka (45x45 mm)	EK-DEA-P-SSB \| EK-DEA-P-SBV \| EK-DEA-P-GWB \| EK-DEA-P-GBD
Montaj Destek Plakası (Standart Buatlar İçin)	EK-SMP-71-1
Montaj Destek Plakası (UK ve İsviçre Buatları İçin)	EK-SMP-B-1

Teknik Dokümantasyon

Montaj talimatları, güvenlik yönergeleri ve uluslararası uygunluk beyanları:

Talimatlar

Schuko Priz Montaj ve Güvenlik Talimatı

FISPEKPWTDEEXX00 • v. 1.0 • 708 KB
