ekinex

KNX-Sentio Gateway

DIN Rayı Montaj Modülleri

Kod: EK-BS1-TP-01

Yeni

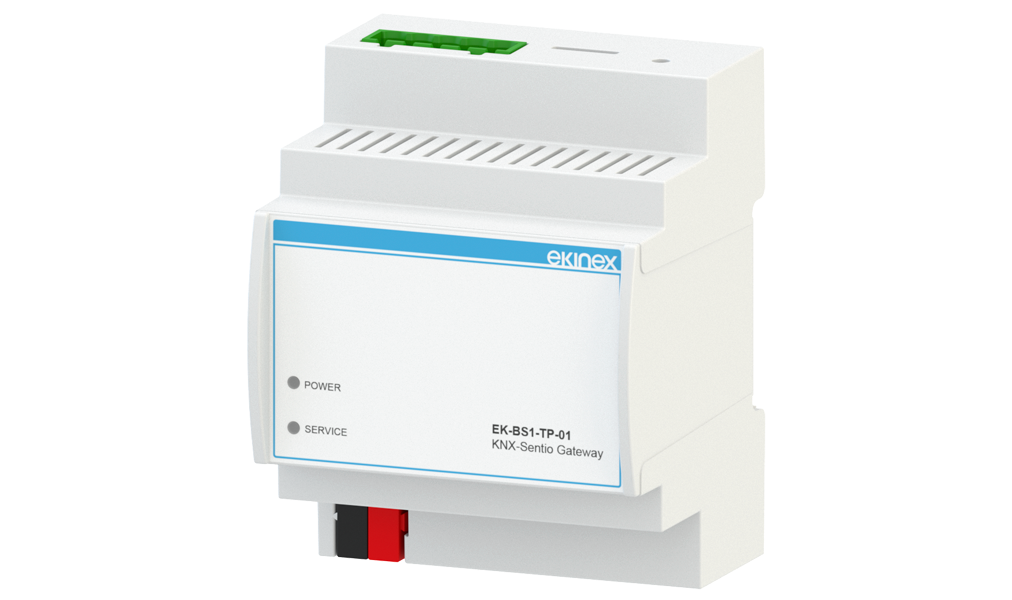

KNX-Sentio Gateway

Açıklama

KNX-Sentio Gateway, SENTIO serisindeki bir veya daha fazla çok odalı (multi-room) ses cihazının KNX teknolojisi ile entegre edilmesini sağlayarak diğer KNX cihazlarıyla arayüz görevi görür.

Gömülü işletim sistemine sahip cihaz, DIN rayı montajı için tasarlanmış olup panoda 4 modül yer kaplar. Doğrudan KNX veriyolu ağına bağlanabilen bir KNX TP (twisted pair) düğümüne sahiptir. Cihazın harici ağ bağlantısı ise ev yönlendiricisine doğrudan bağlanan Ethernet portu aracılığıyla gerçekleştirilir.

KNX-Sentio Gateway, ağdaki SENTIO streamer cihazlarını otomatik olarak algılar ve her biri için veriyolu üzerinden durum bilgisi almak ve komut göndermek üzere bir dizi KNX grup adresi tanımlanmasına imkan tanır.

Desteklenen Ses Kontrol Komutları

Ses seviyesi ayarı (hem yüzde komutu hem de artırma / azaltma adımları ile)
Tiz ve bas ton ayarları (hem yüzde komutu hem de artırma / azaltma adımları ile)
Oynat / Duraklat (Play / Pause)
Sessize alma (Mute)
Önceki / sonraki parça geçişi
Tekrar (Repeat) ve / veya Karışık Çalma (Random Play) ayarları
Önayar ve kaynak seçimi (doğrudan seçim veya önceki/sonraki kaydırma ile)

Çalınmakta olan sanatçı ve parça adı bilgisi de KNX veriyoluna iletilir. KNX-Sentio Gateway, Sentio sistemini Signum kontrol panelleri üzerinden, entegre ses kontrol sayfası aracılığıyla yönetmek için özellikle uygundur.

Teknik Veriler

Güç Kaynağı

Harici Besleme Gerilimi12-24 Vdc (güç kaynağı dahil değildir)
Akım Tüketimi12 Vdc'de 240 mA
Güç BağlantısıÖzel geçmeli klemens (birlikte verilir)
KNX Veriyolu21..30 Vdc (SELV)

Ortam Koşulları

Çalışma Sıcaklığı0°C ... +40°C
Depolama Sıcaklığı-10°C ... +70°C
Taşıma Sıcaklığı-10°C ... +70°C
Bağıl Nem%95 (yoğuşmasız)
İklim Sınıflandırması3K5 (iç mekan, kuru) ve mekanik 3M2 (EN 50491-2)

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza
Modüler Genişlik4 UM (1 UM = 18 mm, yakl. 71 mm)
Boyutlar (G x Y x D)71 x 90.5 x 63 mm
Ağırlık200 g
Montaj35 mm DIN rayı (EN 60715)
Koruma SınıfıIP20 (EN 60529)
Yalıtım SınıfıSınıf II (EN 60335-1)

Bağlantılar ve Arayüzler

KNX TP VeriyoluKırmızı / siyah standart klemens
Ethernet Portu1 adet RJ45 (Cat. 5 veya üzeri kablo)
Ön LED GöstergeleriPOWER LED (güç) ve SERVICE LED (işlem)
Sıfırlama (RESET)Ön kapak altında dikey kart üzerinde 1 buton
RS485 PortuKullanılmaz (gelecek fonksiyonlar için)
USB 2.0 PortuKullanılmaz (gelecek fonksiyonlar için)

Fonksiyonlar ve Özellikler

SENTIO çok odalı ses cihazları ile KNX kurulum veriyolu arasında tam çift yönlü ağ entegrasyonu
Ağdaki SENTIO streamer ünitelerini otomatik olarak algılama ve listeleme
Her ses bölgesi (zone) için bağımsız KNX grup adresi tanımlama
Ses seviyesi ve tiz / bas tonlarının mutlak (yüzde) ve bağıl (artırma/azaltma) kontrolü
Oynatma durumu kontrolü: Play, Pause, Mute, Parça Değiştirme, Tekrar ve Karışık Çalma
Önceden tanımlı çalma listesi (preset) ve giriş kaynağı seçimi
Çalınan şarkı ve sanatçı meta verilerinin KNX ekranlarında dinamik gösterimi
Ekinex Signum dokunmatik oda kontrol üniteleri ile yerel ses sayfası entegrasyonu
Web tarayıcısı üzerinden kolay ve hızlı devreye alma

Konfigürasyon ve Devreye Alma

Cihazın ağ parametreleri ve ses bölgelerinin konfigürasyonu standart bir internet tarayıcısı (web arayüzü) üzerinden kolaylıkla gerçekleştirilir.

Teknik Dokümantasyon

Teknik Bilgi Föyü (İngilizce)

STEKBS1TP01_EN• v.1.0(09/09/2026)• PDF• 779 KB

Montaj ve Kullanım Kılavuzu

FISPBS1TP01IEX0_P• v.1.0(09/09/2026)• PDF• 1.2 MB

CE Uygunluk Beyanı

CEEKBS1TP01• v.1(09/09/2026)• PDF• 380 KB

UKCA Uygunluk Beyanı

UKCADCEKBS1TP01• v.1.0(09/09/2026)• PDF• 215 KB

Teknik Çizim / CAD

DSEKBS1TP01• DXF• 5.0 MB
