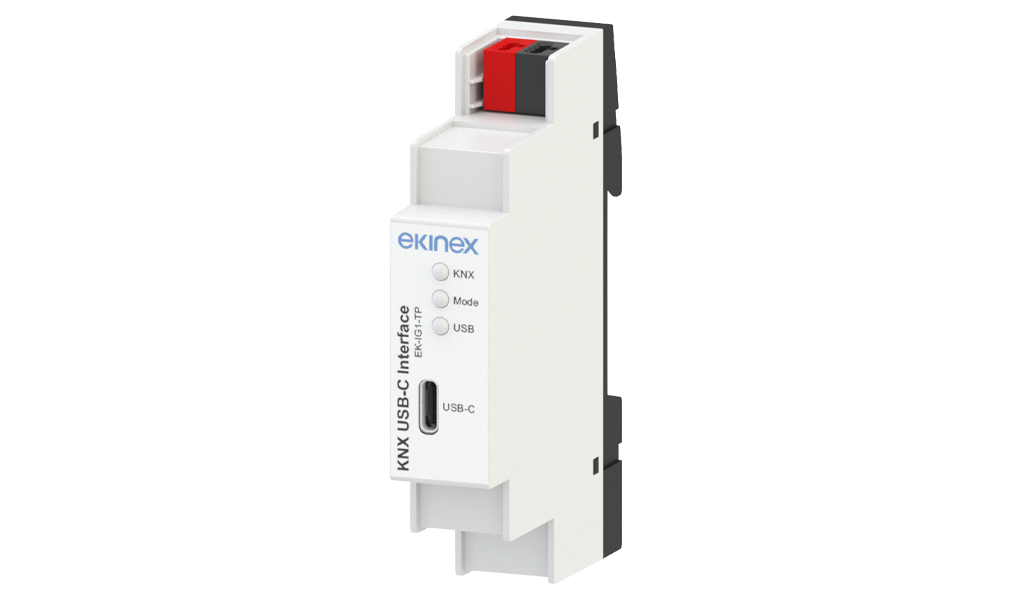

KNX / USB-C Arayüzü

Kod: EK-IG1-TP

Yeni

Açıklama

Ekinex® EK-IG1-TP cihazı, USB portuna sahip bir PC veya dizüstü bilgisayar ile KNX kurulum veriyolu arasında yüksek hızlı çift yönlü veri arayüzü sağlar.

Cihaz, ETS® mühendislik yazılımı için bir programlama arayüzü olarak kullanılır ve KNX Long Frames (uzun telgraflar) standardını destekler. Uzun telgraflar, destekleyen cihazlara çok daha hızlı yazılım ve parametre indirilmesine olanak tanır ve modern KNX güvenliği (KNX Security) altyapısı için zorunludur.

Cihaz üzerindeki çok renkli LED'ler operasyonel çalışma durumunu ve veriyolundaki olası haberleşme hatalarını gösterir. Modern USB Type-C konnektörü, KNX veriyolu hattından tamamen galvanik olarak izole edilmiştir. Harici ek güç kaynağı gerektirmez; USB portu ve KNX veriyolu üzerinden beslenir. EN 60715 standardına uygun 35 mm profil ray üzerine monte edilir.

Bağlantılar ve Montaj

KNX TP standart kırmızı/siyah veriyolu klemensi ile bus bağlantısı
PC/dizüstü bilgisayar bağlantısı için modern USB Type-C konnektör (maks. kablo uzunluğu: 5 m)
EN 60715 standardına uygun 35 mm profil ray montajı (1 modül = 18 mm)
Harici ek güç kaynağı gerektirmez (USB ve KNX hattından beslenir)

Teknik Veriler

Besleme GerilimiKNX veriyolu hattından (21–30 Vdc) ve USB

Akım TüketimiKNX veriyolundan <15 mA, USB-C portundan <3 mA

Harici Güç KaynağıGerekmez (harici adaptörsüz)

Haberleşme OrtamıKNX TP (Bükümlü çift)

Arayüz ProtokolüHID / cEMI

Maksimum APDU Uzunluğu233 Bayt

Nesne Sunucusu ProtokolüBAOS V2

Cihaz ModeliSystem B

USB KonnektörType-C (maks. kablo uzunluğu: 5 m)

Çalışma Sıcaklığı-5 °C ... +45 °C

Depolama Sıcaklığı-25 °C ... +70 °C

Bağıl Nem%5 ... %93 (yoğuşmasız)

Gövde MalzemesiPolikarbonat (PC) plastik muhafaza

Koruma SınıfıIP20 (monte edilmiş durumda, EN 60529)

Cihaz SınıfıSınıf III (EN 60664-1)

Genişlik1 Modül (17,8 x 90 x 60 mm)

Ağırlık40 g

Fonksiyonlar ve Özellikler

USB Type-C portu üzerinden PC ile KNX veriyolu arasında galvanik izoleli hızlı bağlantı

ETS® mühendislik yazılımı için doğrudan programlama arayüzü işlevi

KNX Long Frames (uzun telgraflar) desteği ile yüksek hızlı parametre indirme

KNX Security güvenli haberleşme altyapısıyla tam uyumluluk

Operasyonel durumu ve veriyolu haberleşme hatalarını bildiren 3 adet çok renkli LED

Harici ek güç kaynağı gerektirmeyen USB ve veriyolu beslemeli mimari

Kompakt 1 modül genişliğinde (18 mm) DIN rayı montaj gövdesi

Yapılandırma ve Devreye Alma

Cihazın yapılandırılması ve devreye alınması için ETS5 veya daha yeni bir sürüm gereklidir. ETS uygulama programı: APEKIG1TP##.knxprod (## = sürüm numarası).
