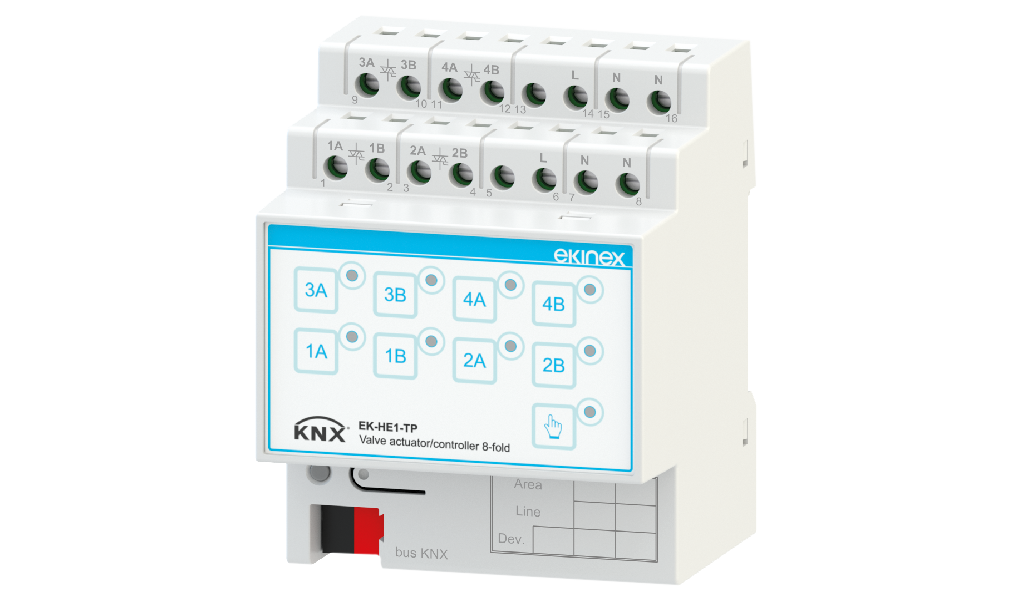

Elektrotermal Vana Sürücüleri İçin 8 Kanallı Aktüatör / Kontrolör

Kod: EK-HE1-TP

Açıklama

Ekinex® EK-HE1-TP aktüatör / kontrolör, mekan ısıtma ve/veya soğutma amaçlı hidronik sistemlerde elektrotermal aktüatörlerin veya servomotorların kumanda edilmesini sağlar. Cihaz, bir veya birden fazla KNX oda termostatı ile birlikte basit bir aktüatör işlevi görebileceği gibi, bir veya birden fazla KNX sensöründen sıcaklık değerini alarak bağımsız kontrolör / aktüatör işlevi de görebilir.

Cihaz, elektrotermal kesme vanası aktüatörlerinin ON/OFF kontrolü ile 2 veya 4 borulu hidrolik dağıtım sistemleri için uygundur. Manuel kumanda için membran tuş takımı ve durum göstergesi için LED'lerle donatılmıştır; özel bir buton otomatik ve manuel çalışma modları arasında geçiş yapmayı sağlar.

Cihaz entegre bir KNX veri yolu iletişim modülüne sahiptir ve standart 35 mm DIN rayına montaj için üretilmiştir. KNX veri yolu üzerinden beslenir ve elektrotermal sürücüleri çalıştırmak için ek olarak 230 Vac şebeke besleme gerilimi gerektirir.

Teknik Veriler

Güç Beslemesi

•Gerilim (yükler): 230 Vac 50/60 Hz
•Gerilim (elektronik): KNX veri yolu üzerinden 30 Vdc

Çıkışlar

•ON/OFF bölge vana sürücülerini sessiz ve aşınmasız kumanda etmek için 8 adet TRIAC röle çıkışı

Teslimat Kapsamı

Teslimat kapsamına KNX veri yolu bağlantı klemensi dahildir.

Fonksiyonlar / Özellikler

Plastik gövde

Ön yüzde programlama butonu ve LED'i

Çıkış durum göstergesi için LED'li membran tuş takımı

Çalışma modunu değiştirme butonu (normal / programlama ve manuel / otomatik)

KNX klemensi ile veri yolu hattına bağlantı

Vidalı klemensler ile çıkışlar ve 230 Vac güç beslemesi bağlantısı

İklimsel sınıflandırma 3K5 ve mekanik 3M2 (EN 50491-2 standardına göre)

Aşırı gerilim sınıfı III (EN 60664-1 standardına göre)

Kirlilik derecesi 2 (IEC 60664-1 standardına göre)

35 mm ray montajı (EN 60715 standardına göre)

4 modüler birim genişlik (1 MU = 18 mm)

IP20 koruma derecesi (monte edilmiş cihaz)

Ağırlık 160 g

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Konfigürasyon ve devreye alma ETS5 veya sonraki sürümleri gerektirir. ETS uygulama programı: APEKHE1TP##.knxprod (## = sürüm).
