Açıklama

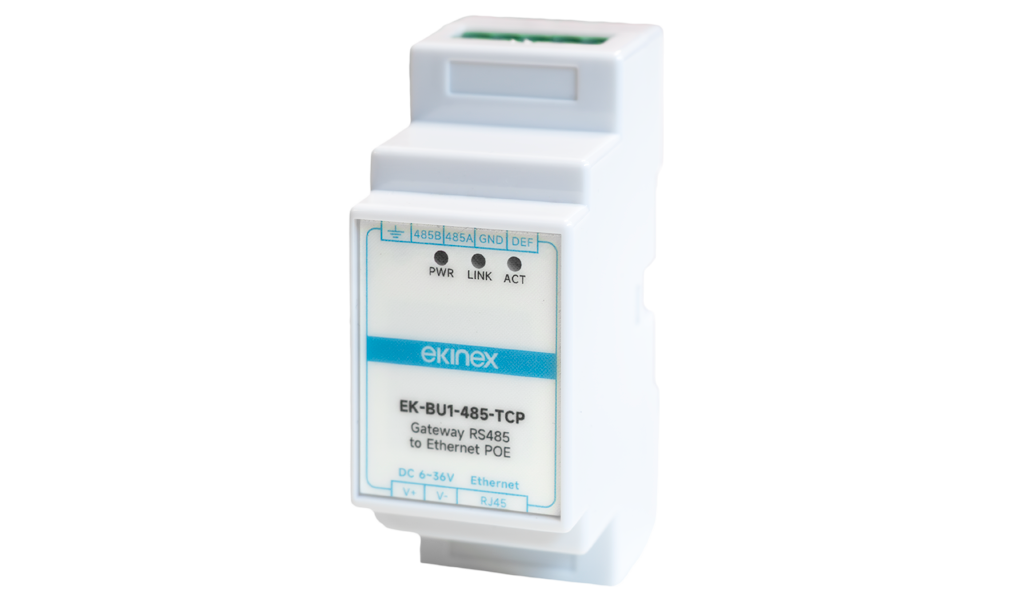

Seri Modbus ve IP ağlarının entegrasyonu için çift yönlü gateway. Ekinex EK-BU1-485-TCP arayüzü, Modbus RS-485 portuna sahip cihazlar ile IP veri ağı arasında çift yönlü iletişimi sağlamak üzere tasarlanmış modüler bir cihazdır. Çok yönlülüğü sayesinde gateway, seri Modbus cihazlarının Ethernet ağ altyapılarına kolayca entegre edilmesini sağlayarak güvenilir ve kararlı bir bağlantı sunar.
Arayüz, elektrik panoları veya dağıtım dolapları için uygun olan 35 mm DIN rayına montaj için tasarlanmıştır. Güç beslemesi iki şekilde sağlanabilir: doğrudan LAN kablosu üzerinden PoE (Power over Ethernet) ile veya yardımcı bir DC güç kaynağı (6–36 VDC) ile.
Cihaz aşağıdaki donanımlara sahiptir:
- Modbus cihazlarını bağlamak için bir RS-485 seri portu
- IP veri ağı ile arayüz oluşturmak için bir RJ45 konnektörü
Çalışma Prensibi
EK-BU1-485-TCP gateway, RS-485 seri hattı ile bir Ethernet/IP ağı arasında Modbus protokolünün çift yönlü dönüştürülmesini sağlar. Evrensel bir cihaz olarak tasarlandığından, Modbus master rolünü üstlenen herhangi bir ekipmanla birlikte çalışabilir ve otomasyon ile denetim sistemlerine maksimum entegrasyon esnekliği sağlar.
Delégo ortamında gateway, sistem tarafından yönetilen RS-485 seri hatlarının sayısını artırmaya olanak tanır. Delégo Server, Modbus cihazlarının doğrudan bağlanması için yerel bir RS-485 portuna sahiptir; birden fazla seri hattaki cihazlarla iletişim gerektiğinde, bir veya daha fazla EK-BU1-485-TCP gateway kullanılarak sistem yetenekleri basit ve ölçeklenebilir şekilde genişletilebilir.
Teknik Veriler
Güç Kaynağı
Ortam Koşulları
İletişim Arayüzleri
RS-485 Parametreleri
Yazılım ve Protokoller
Fonksiyonlar ve Özellikler
Konfigürasyon ve Devreye Alma
EK-BU1-485-TCP gateway'in konfigürasyonu ve devreye alınması, cihazda entegre olarak bulunan web sunucusuna erişilerek gerçekleştirilir. Bu işlemler sistem tasarımına uygun olarak ve yetkili uzmanlar tarafından yapılmalıdır. Ayrıntılı bilgi için teknik dokümantasyona başvurun.
