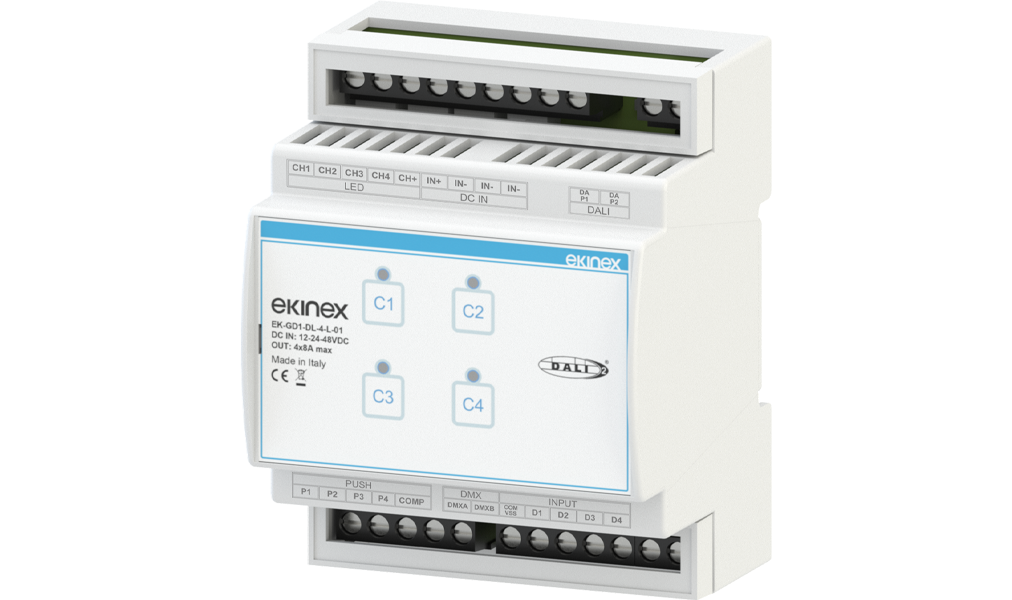

DALI Dimmer 12/48 Vdc 4 Kanal Çok Fonksiyonlu

Kod: EK-GD1-DL-4-L-01

Yeni

DALI Dimmer 12/48 Vdc 4 Kanal Çok Fonksiyonlu

Açıklama

EK-GD1-DL-4-L-01 DALI 2 standart 4 kanallı dimmer; 12/24/48 Vdc ile beslenir, kırpışmasız (flicker-free) PWM dimleme sunar ve alçak gerilimli LED'ler için parlaklık, dinamik beyaz (Tunable White - TW) ve RGBW renk (DT6 ve DT8) kontrolü sağlar.

Girişler, IEC 62386 standardına uygun DALI 2 veriyolu tipindedir.

Çalışma modu ayarları cihaz üzerindeki yerel dip-switch seçici üzerinden pratik bir şekilde gerçekleştirilir.

Teknik Veriler

Girişler

Sabit Giriş Gerilimi12 / 24 / 48 Vdc

Besleme Gerilimi8 ila 53 Vdc

Çıkışlar

Çıkış Sayısı4 Kanal

PWM Çıkış Gerilimi12 / 24 / 48 Vdc

Yük TipiTek Renk, Tunable White, RGB, RGBW

Kanal Başına Çıkış Akımı0 A ila 8 A

Tek Kanal Modunda Akım0 A ila 32 A (1536 W @48Vdc)

Kanal Başına Güç @12Vdc96 W

Kanal Başına Güç @24Vdc192 W

Kanal Başına Güç @48Vdc384 W

Kontrol

Desteklenen Kontrol TipleriDALI2 DT6 DT8, 0-10V / 1-10V, PUSH, lineer potansiyometre, anahtar, sensör, faz kesim, DMX512A-RDM, BLE

Dimleme

Grafik, tüm dimleme aralığı boyunca ölçülen, frekansın bir fonksiyonu olarak kırpışma (flickering) olgusunu göstermektedir. Sonuçlar düşük riskli bölgeyi (sarı) ve gözlemlenebilir etkisi olmayan bölgeyi (yeşil) göstermektedir (IEEE 1789-2015 standardı ile tanımlanmıştır).

Fonksiyonlar ve Özellikler

Yalıtılmış PUSH girişli, aktif ve pasif 0-10V / 1-10V potansiyometre, anahtar, sensör, faz kesim, DALI2 DT6, DALI2 DT8, DMX512A-RDM, BLE çok fonksiyonlu dimmer

DMX512A-RDM üzerinde Master / Slave çalışma fonksiyonu

Çıkış kanallarının durumunu ve dimmer konfigürasyonunu gösteren bildirim LED'leri

Geniş PWM frekans seçenekleri: 390 Hz - 3000 Hz - 10000 Hz

Kapsamlı elektronik korumalar: polarite terslenmesi, kısa devre, açık devre ve gerilim sıçramalarına karşı tam koruma

Çalışma modunu ayarlamak için dahili dip-switch seçici

UL onaylı yüksek dayanımlı baskılı devre kartı (PCB)

Konfigürasyon ve Devreye Alma

Cihazın konfigürasyonu ve devreye alınması, yetkili uzman bir profesyonel tarafından hazırlanan bina otomasyon sistemi projesine uygun olarak gerçekleştirilmelidir.
