DALI Dimmer 12/48 Vdc 2 Kanal Çok Fonksiyonlu

Kod: EK-GD2-DL-2-L-01

Yeni

DALI Dimmer 12/48 Vdc 2 Kanal Çok Fonksiyonlu

Açıklama

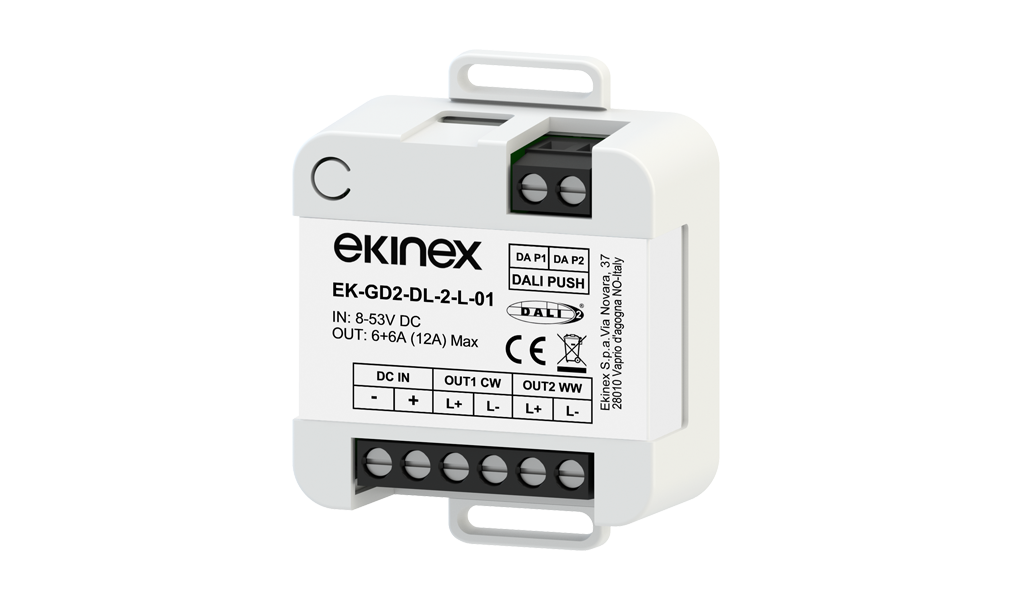

EK-GD2-DL-2-L-01 cihazı; LED şeritleri ile tek renkli, Tunable White (ayarlanabilir beyaz) veya DimToWarm PWM ile kısılabilir LED yükleri için tasarlanmış 2 kanallı, çok alçak gerilimli 12, 24 ve 48 Vdc PWM dimmerdir.

Dimmer; DALI1 veya DALI2 veriyolu üzerinden veya şebeke geriliminde ya da 12/24/48 Vdc'de buton kontrolü (N/O - normalde açık) ile kontrol edilebilir. Cihazın çalışma modları kart üzerindeki dip-switch anahtarlar ile seçilebilir.

Giriş tipi değiştirilirse güç beslemesi kesilmeli ve ardından tekrar verilmelidir. Dimmer ayrıca güç beslemesinin doğru olduğunu göstermek için bir LED göstergeye sahiptir. Dimmer, teknik veri sayfasındaki şemalarda belirtilen polariteye göre DC IN (+ ve -) klemensleri kullanılarak beslenmelidir. Güç kaynağı polaritesi ters çevrilirse cihaz zarar görmez. LED yükü OUT1 ve OUT2 klemensleri (L+ ve L-) kullanılarak bağlanmalıdır.

Teknik Veriler

Girişler

Sabit Giriş Gerilimi12 / 24 / 48 Vdc

Besleme GerilimiMin: 8 Vdc .. Maks: 53 Vdc

Komut / KontrolDALI2 / Buton (Push)

DALI GirişiIEC 62386 standardına uygun DALI2 veriyolu girişi

Çıkışlar

PWM Çıkış Gerilimi12 / 24 / 48 Vdc

Kanal Başına Akım6 A (her çıkış kanalı için)

Çıkış Sayısı2 Kanal

Nominal Güç72 W @12Vdc, 144 W @24Vdc, 288 W @48Vdc

Yük TipiTek Renk / Tunable White / DimToWarm Dimleme

PWM Frekansı390 Hz - 3000 Hz

Dimleme

Grafik, tüm dimleme aralığı boyunca ölçülen, frekansın bir fonksiyonu olarak kırpışma (flickering) olgusunu göstermektedir. Sonuçlar düşük riskli bölgeyi (sarı) ve gözlemlenebilir etkisi olmayan bölgeyi (yeşil) göstermektedir (IEEE 1789-2015 standardı ile tanımlanmıştır).

Fonksiyonlar ve Özellikler

Yalıtılmış buton girişli, DALI2 DT6, DT8, DimToWarm çok fonksiyonlu dimmer

Gerilim-akım dönüştürücüler için yüksek uyumluluğa sahip DALI2 DT6 ve DT8 modları

Doğru güç beslemesini gösteren durum LED göstergesi

0,05 ila 3 mm² (30 ila 12 AWG) kablolar için güç kaynağı ve çıkış klemensleri

Geniş PWM frekans aralığı: 390 Hz - 3000 Hz

Kapsamlı elektronik korumalar: polarite terslenmesi, kısa devre, açık devre ve gerilim sıçramalarına karşı tam koruma

Güç çıkışı: her kanal için 72 W @12Vdc, 144 W @24Vdc, 288 W @48Vdc

UL onaylı yüksek dayanımlı baskılı devre kartı (PCB)

Konfigürasyon ve Devreye Alma

Cihazın montajı, elektriksel bağlantısı, konfigürasyonu ve devreye alınması yalnızca yürürlükteki teknik standartlara ve ilgili ülkedeki yasal düzenlemelere uygun olarak yetkili uzman teknik personel tarafından gerçekleştirilmelidir.
