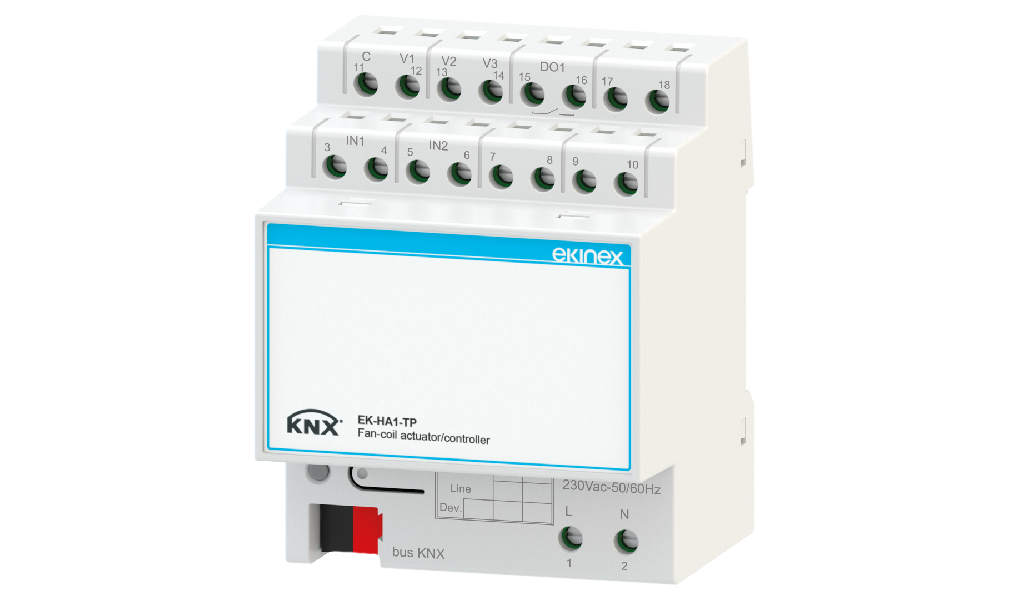

3 Hızlı Fancoil Kontrolörü

Kod: EK-HA1-TP

Açıklama

Ekinex® EK-HA1-TP aktüatör / kontrolör, ortam hava iklimlendirmesi için bir fancoil ünitesinin kumanda edilmesini sağlar. Cihaz, bir KNX oda termostatı ile birlikte basit bir aktüatör işlevi görebileceği gibi, bir KNX oda sensöründen veya bir analog girişe bağlı sondadan sıcaklık değerini alarak regülatör / aktüatör işlevi de görebilir.

Cihaz; kesme vanası için elektrotermal sürücünün ON/OFF kontrolü ve 3 hızlı fanın kumandası ile 2 borulu hidrolik dağıtım sistemleri için uygundur. Fancoil ünitesini kontrol etmek için kullanılmayan çıkışlar, diğer uygulamalar için bağımsız binari çıkış kanalları olarak yapılandırılabilir.

Cihaz ayrıca analog veya dijital olarak serbestçe yapılandırılabilen 2 girişe sahiptir. Entegre bir KNX veri yolu iletişim modülüne sahiptir ve standart 35 mm DIN rayına montaj için üretilmiştir. KNX veri yolu üzerinden beslenir ve çalışması için ek olarak 230 Vac şebeke gerilimi gerektirir.

Teknik Veriler

Güç Beslemesi

•Gerilim (yükler): 230 Vac 50/60 Hz
•Gerilim (elektronik): KNX veri yolu üzerinden 30 Vdc

Girişler

•Pasif sıcaklık sensörleri (25 °C'de 10 kΩ NTC) veya potansiyelsiz binari girişler olarak serbestçe yapılandırılabilir 2 giriş

Çıkışlar

•3 hızlı bir fanı kontrol etmek için 3 kilitli (interlocked) röle çıkışı (veya farklı uygulamalar için bağımsız binari çıkış olarak yapılandırılabilir)
•ON / OFF kesme vanasını kontrol etmek için 1 SPST röle (2 borulu hidrolik dağıtım sistemlerinde)

Teslimat Kapsamı

Teslimat kapsamına veri yoluna bağlantı için bir klemens bloğu dahildir.

Fonksiyonlar / Özellikler

Plastik gövde

Ön panelde programlama butonu ve LED'i

KNX klemens bloğu ile veri yolu hattına bağlantı

Girişlerin, çıkışların ve 230 Vac güç kaynağının vidalı klemenslerle bağlantısı

İklimsel sınıflandırma 3K5 ve mekanik 3M2 (EN 50491-2 uyarınca)

Aşırı gerilim sınıfı III (EN 60664-1 uyarınca)

Kirlilik derecesi 2 (IEC 60664-1 uyarınca)

35 mm ray montajı (EN 60715 uyarınca)

4 modüler ünite (1 MU = 18 mm)

IP20 koruma derecesi (kurulu cihaz)

Ağırlık 175 g

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı bir açıklaması cihazın uygulama kılavuzunda bulunabilir. Konfigürasyon ve devreye alma için ETS5 veya daha sonraki sürümler gereklidir. ETS uygulama programı: APEKHA1TP##.knxprod (## = sürüm). Kullanılabilir diller: İngilizce, Fransızca, Almanca, İtalyanca.
