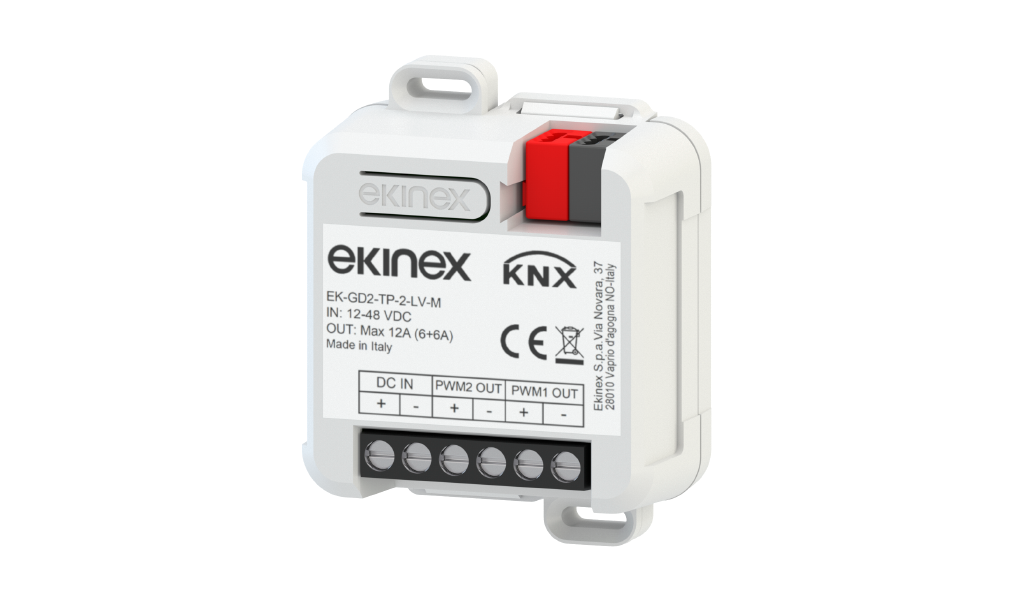

2 Kanallı KNX Dimmer 12/24/48 Vdc

Kod: EK-GD2-TP-2-LV-M

Üretimi Sonlandırıldı

Açıklama

EK-GD2-TP-2-LV-M 12/24/48 Vdc KNX 2 kanallı dimmer; LED yükleri için PWM modunda parlaklık kontrolü sağlar.

Kısılabilir LED şeritleri ve yükleri için özel olarak tasarlanmış olup KNX sistemi ile tam uyumludur ve monokromatik şeritler için uygundur.

DIN rayı montajı ile kolay kurulum sağlar ve elektrik panolarına kusursuz entegrasyon sunar. Cihaz, entegre ve KNX sertifikalı SELV 30 Vdc veriyolu haberleşme modülüne sahiptir.

Teknik Veriler

Girişler

Sabit Giriş Gerilimi12 / 24 / 48 Vdc

Besleme GerilimiMin: 10,8 Vdc .. Maks: 52,8 Vdc

Maks. Giriş Akımı12 A

Çıkışlar

PWM Çıkış Gerilimi12 / 24 / 48 Vdc

Çıkış AkımıTek kanal için 6 A (paralel bağlı 2 kanal için 12 A)

Çıkış Kanalı Sayısı2 Kanal

Dimleme

PWM Dimleme Modu250 Hz ÷ 6 kHz aralığı

Besleme ve Teslimat

Teslimat kapsamına KNX veriyolu hattına bağlantı klemensi dahildir.

Fonksiyonlar ve Özellikler

ETS üzerinden 250 Hz'den 6 kHz'e kadar PWM çıkış frekansı seçimi

Yumuşak açılma/kapanma (fade-in/fade-out) süresi, minimum ve maksimum parlaklık seviyeleri, lineer veya logaritmik ayar eğrisi ETS üzerinden ayarlanabilir

Çıkış gücünü artırmak için çıkışların paralel bağlanabilme imkanı

Güç geri gelmesi sonrası davranış, veriyolu AÇIK/KAPALI durumu ve ETS üzerinden indirme konfigürasyonu

Kanallar ETS üzerinden bağımsız, paralel veya başka bir kanaldan kopyalama fonksiyonuyla ayarlanabilir

Her kanal için kilit fonksiyonu, zorunlu çalıştırma, merdiven otomatiği, senaryolar, gece modu, sayaç ve mantık fonksiyonları ETS üzerinden yapılandırılabilir

Harici röle aracılığıyla yardımcı çıkış fonksiyonu ve KNX üzerinden durum bildirimi

Koruma derecesi: IP00 (buat kutusu veya elektrik panosu içinde IP20)

Güç kaynağı ve yük kablolaması: 0,05 - 2,5 mm² (30 - 12 AWG)

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Konfigürasyon ve devreye alma için ETS5 veya sonraki sürümler gereklidir. ETS için uygulama programı: APEKGDXTPXLVM##.knxprod (## = sürüm numarası).
