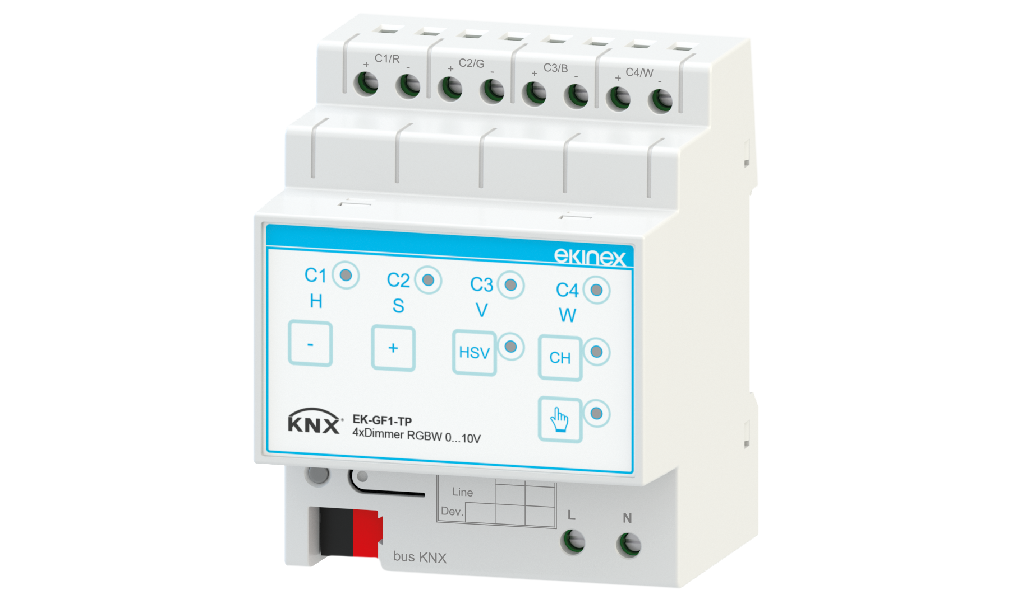

4 Kanallı 0-10 V Aktüatör

Kod: EK-GF1-TP

Açıklama

Ekinex® 4 kanallı 0-10 V aktüatör EK-GF1-TP; 0-10 V kontrol çıkış cihazı olarak veya alternatif olarak kısılabilir LED güç kaynaklarını kontrol etmek için kullanılabilir.

LED kontrolünde kullanıldığında renk seçimi isteğe bağlı olarak HSV veya RGB modunda yapılabilir. Senaryolar, önceden tanımlanmış diziler, dizi tekrarı ve rastgele fonksiyonlar mevcuttur; dimleme hızı ve bekleme süresi programlanabilir.

Cihaz, manuel kontrol için membran butonlar ve durum gösterimi için LED'lerle donatılmıştır; özel bir buton otomatik veya manuel çalışma modları arasında geçiş yapmayı sağlar. Cihaz, entegre bir KNX veriyolu haberleşme modülüne sahiptir ve standart 35 mm DIN rayına montaj için üretilmiştir. Cihaz, KNX veriyolu üzerinden beslenir.

Teknik Veriler

Girişler

Kontrol GerilimiKNX veriyolu üzerinden 30 Vdc

Çıkış Katı Nominal Besleme Gerilimi100-230 Vac, 50/60 Hz maks. 5 W

Çıkışlar

Çıkış Kanalı Sayısı4 Kanal

Çıkış Gerilim Aralığı0-10 V veya 1-10 V

Kanal Başına Maks. Akım50 mA

Besleme ve Teslimat

Cihaz KNX veriyolu üzerinden beslenir. Teslimat kapsamına veriyolu bağlantısı için bir klemens ve yardımcı güç kaynağı bağlantısı için bir klemens dahildir.

Fonksiyonlar ve Özellikler

Plastik muhafaza gövde

Ön yüzde programlama butonu ve LED'i

Çıkışların durum gösterimi için LED'li membran klavye

Otomatik / manuel çalışma modu geçiş butonu

Münferit veya eşzamanlı kanal kontrolü için CH butonu

HSV / RGB renk kontrol modu butonu

KNX klemensi ile veriyolu hattına bağlantı

Vidalı klemensler ile çıkış bağlantısı

35 mm profil raya (EN 60715) montaj

4 modüler birim (1 modül = 18 mm)

IP20 koruma derecesi (monte edilmiş durumda)

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Konfigürasyon ve devreye alma için ETS5 veya sonraki sürümler gereklidir. ETS için uygulama programı: APEKGF1TP##.knxprod (## = sürüm numarası).
