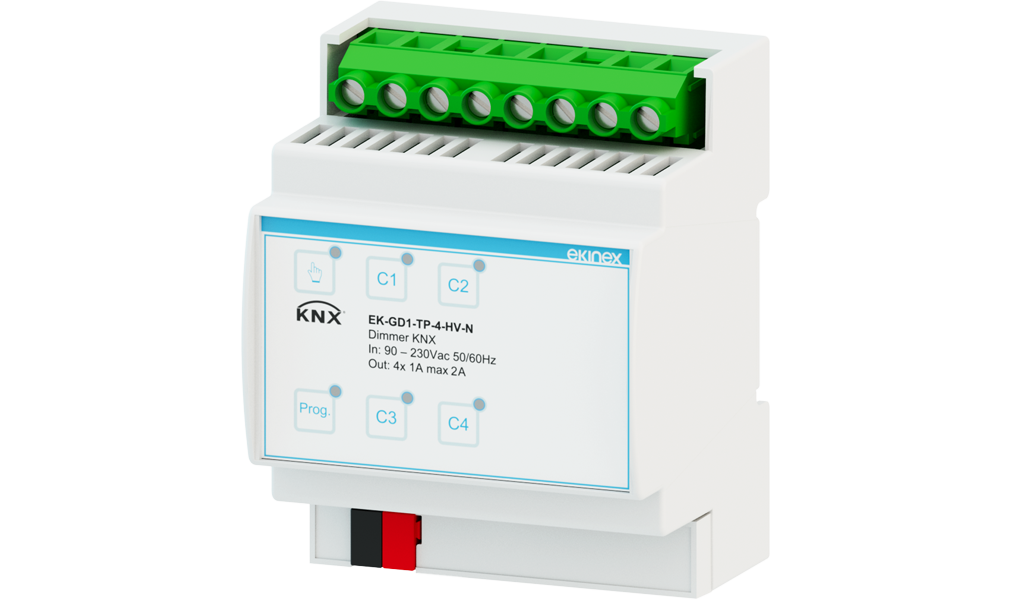

KNX Dimmer 90-230V~ 50/60Hz 4 Kanal Ortak Nötrlü

Kod: EK-GD1-TP-4-HV-N

Açıklama

Aydınlatma yükleri için 4 kanallı faz kesme (phase cut) dimmer fonksiyonuna sahip KNX veriyolu cihazı; 50/60 Hz frekansta 90-230 Vac besleme gerilimine sahiptir. Standart KNX ev ve bina otomasyonu sistemlerinde kullanılır. Yüklerin bağlantısını kolaylaştırmak için ortak nötrlü olarak tasarlanmıştır.

NOT: Dimmer ile kullanılabilecek yükler şunlardır: akkor lambalar, şebeke gerilimli halojen lambalar, şebeke gerilimli kısılabilir (dim edilebilir) LED lambalar, şebeke gerilimli kısılabilir LED şeritler, faz kesmeli kısılabilir LED'ler için anahtarlamalı güç kaynakları. Dimmer, fazı Trailing Edge (düşen kenar) modunda keser.

Teknik Veriler

Girişler

Besleme Gerilimi90-230 Vac 50/60 Hz

Maks. Giriş Akımı2 A

Çıkışlar

Besleme Gerilimi90-230 Vac 50/60 Hz

Kanal Başına Çıkış Gücü110 W @110 Vac, 220 W @220 Vac, 230 W @230 Vac

Minimum Yük Gücü1 W / kanal

Çıkış Başına Maksimum Akım1 A / kanal

Maksimum Toplam Akım2 A

KlemenslerVidalı klemensler (maks. 4 mm²)

Dimleme

Dimleme ModlarıTrailing Edge, Leading Edge (ETS üzerinden de seçilebilir) ve AI Edge (230 Vac LED şeritler için optimize edilmiş)

Dimleme Aralığı%1 - %100

Fonksiyonlar ve Özellikler

Çalışma sıcaklığı: -20 °C ... +40 °C

Depolama sıcaklığı: -40 °C ... +60 °C

Taşıma sıcaklığı: -40 °C ... +60 °C

Maks. nominal gövde sıcaklığı (tc): 80 °C

Bağıl nem: %91 yoğuşmasız

Koruma sınıfı: IP00 (dağıtım panosu veya buat içinde IP20)

Besleme ve yük kablolaması: 1,5 mm² (tek damarlı) / 2,5 mm² (çok damarlı), 16 - 13 AWG

KNX veriyolu kablolaması: 0,26 - 0,5 mm² - 23 - 20 AWG

Kablo soyma uzunluğu: 5,0 - 6,0 mm

Plastik gövde

4 modül DIN rayı montajlı armatür (4 UM)

Ağırlık: 200 g

Boyutlar (G x Y x D): 71 x 91 x 62 mm

Tekil veya gruplandırılmış aydınlatmaların ON/OFF kontrolü ve dimlenmesi

ETS üzerinden ayarlanabilir açma/kapama geçiş süresi (fade time), minimum ve maksimum parlaklık seviyesi, lineer veya logaritmik dimleme eğrisi

Ayarlanabilir gecikme ile yumuşak (soft) veya anlık açma ve kapama

ETS üzerinden enerji sıfırlama, bus ON/OFF ve yük boşaltma sonrası davranış konfigürasyonu

Kanallar ETS üzerinden bağımsız, paralel veya başka bir kanaldan kopyalama fonksiyonu ile tanımlanabilir

LED'ler ile çıkış durumu gösterimi

Her kanal için ETS ile ayarlanabilir kilitleme, zorlamalı çalışma, merdiven otomatiği, sahne, gece modu, sayaç ve mantık fonksiyonları

KNX üzerinden durum bildirimi ile yardımcı çıkış fonksiyonu

Membran butonlar ile manuel kontrol ve KNX veri yolu olmasa dahi 1, 2, 3, 4 kanalların yerel ON/OFF testi: butona kısa basış yükü açar/kapatır, en az 2 saniye basılı tutulması yükün her 1 saniyede bir yanıp sönmesini sağlar

Konfigürasyon ve Devreye Alma

Cihazın devreye alınması, parametrelendirilmesi ve ETS uygulama programının yüklenmesi ETS (Engineering Tool Software) yazılımı üzerinden gerçekleştirilir. Ayrıntılı parametre kılavuzu için uygulama el kitabına başvurun.
