Açıklama
Ekinex, iklimlendirme sistemlerinin KNX entegrasyonunu sertifikalı protokollerle çözer.

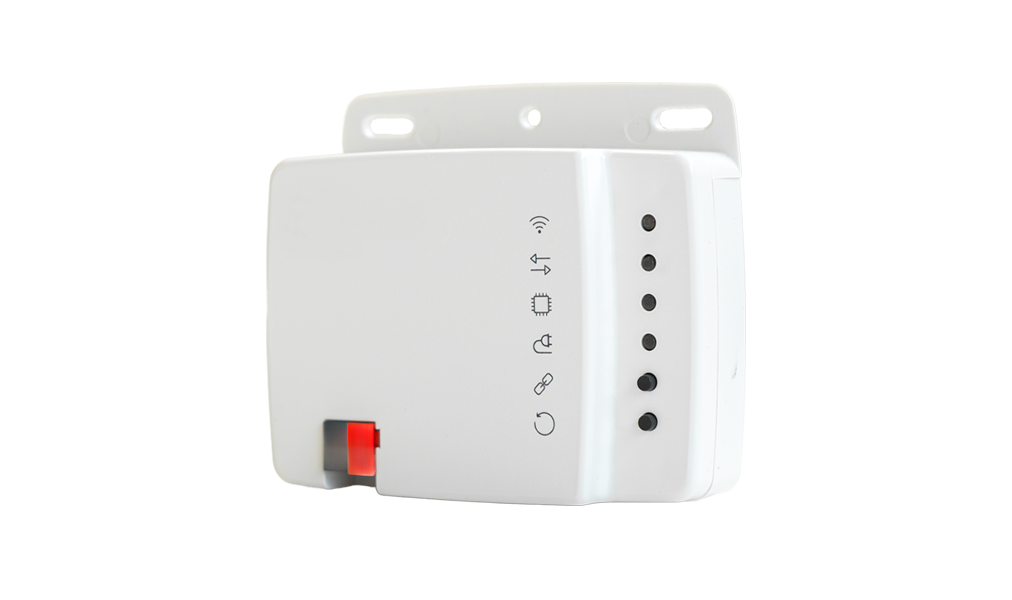

Ekinex VRF KNX kontrol arayüzü, klima üreticileri ile iş birliği içinde geliştirilmiş ve onaylanmış protokoller sayesinde Inverter/VRF üniteleri ile çift yönlü iletişim sağlayan bir cihazdır. KNX bina otomasyon sistemi ile VRV/VRF klima ünitesi arasındaki entegrasyon tak-çalıştır (plug and play) özelliktedir; harici bir adaptör veya güç kaynağı gerektirmez. Çift yönlü veri alışverişi, teyit edilen eylemler, durumlar ve hata algılama ile güvenle gerçekleşir.
Cihaz; Daikin, Mitsubishi Electric, Toshiba, Panasonic, LG, Samsung ve diğer lider üreticilere özel iletişim arayüzü modelleriyle sunulmaktadır.
Kullanılabilir Kontroller*
- •Açma / Kapama (ON/OFF)
- •Çalışma modu (Soğutma, Isıtma, Otomatik, Kurutma, Fan)
- •Fan hızı kademeleri
- •Sıcaklık ayar noktası (Setpoint)
- •Oda sıcaklığı geri bildirimi
- •Arıza teşhisi ve hata bildirimleri
- •Enerji tüketimi izleme
*) Bazı kontrol ve izleme özellikleri, üreticilerin münferit VRF/VRV ünite modellerine bağlı olarak değişiklik gösterebilir veya sınırlı olabilir.
Bağlantılar
- •Standart konnektörlü KNX portu
- •Doğrudan genleşmeli iç üniteye bağlantı için klemens
- •3 adet ek dijital giriş için vidalı klemens
Teslimat Kapsamı
Teslimat kapsamına; KNX veri yolu hattına bağlantı için bir klemens, ek dijital girişlerin bağlantısı için bir klemens ve Inverter/VRF iç ünitesine bağlantı kablosu dahildir.
Üreticiye Özel Model Versiyonları
| Ürün Kodu | Model ve Desteklenen Üretici |
|---|---|
| EK-AI6-TP-DA0 | KNX İletişimli VRF Kontrol Arayüzü (Daikin Residential) |
| EK-AI6-TP-DA1 | KNX İletişimli VRF Kontrol Arayüzü (Daikin Sky Air / VRV) |
| EK-AI6-TP-LGE | KNX İletişimli VRF Kontrol Arayüzü (LG) |
| EK-AI6-TP-MEL | KNX İletişimli VRF Kontrol Arayüzü (Mitsubishi Electric) |
| EK-AI6-TP-PA0 | KNX İletişimli VRF Kontrol Arayüzü (Panasonic RAC Domestic) |
| EK-AI6-TP-PAN | KNX İletişimli VRF Kontrol Arayüzü (Panasonic PACi) |
| EK-AI6-TP-SA2 | KNX İletişimli VRF Kontrol Arayüzü (Samsung NASA) |
| EK-AI6-TP-TOS | KNX İletişimli VRF Kontrol Arayüzü (Toshiba) |
Fonksiyonlar / Özellikler
Teknik Dokümantasyon
Montaj ve Talimat Sayfaları Paketi FISPEKAI6TPXXX
FISPEKAI6TPXXX• v. 1.0(03/12/2024)• ZIP• 3,2 MB
Uygulama Kılavuzu MAEKAI6TPXXX_EN
MAEKAI6TPXXX_EN_V100• v. 1.0.0(03/12/2024)• PDF• 1,3 MB
ETS Uygulama Yazılımı APEKAI6TP20
APEKAI6TP20• v. 2.0(03/12/2024)• KNXPROD• 277,3 KB
Teknik Çizim DQEKAI6TPxxx
DQEKAI6TPxxx• PDF• 109,8 KB
