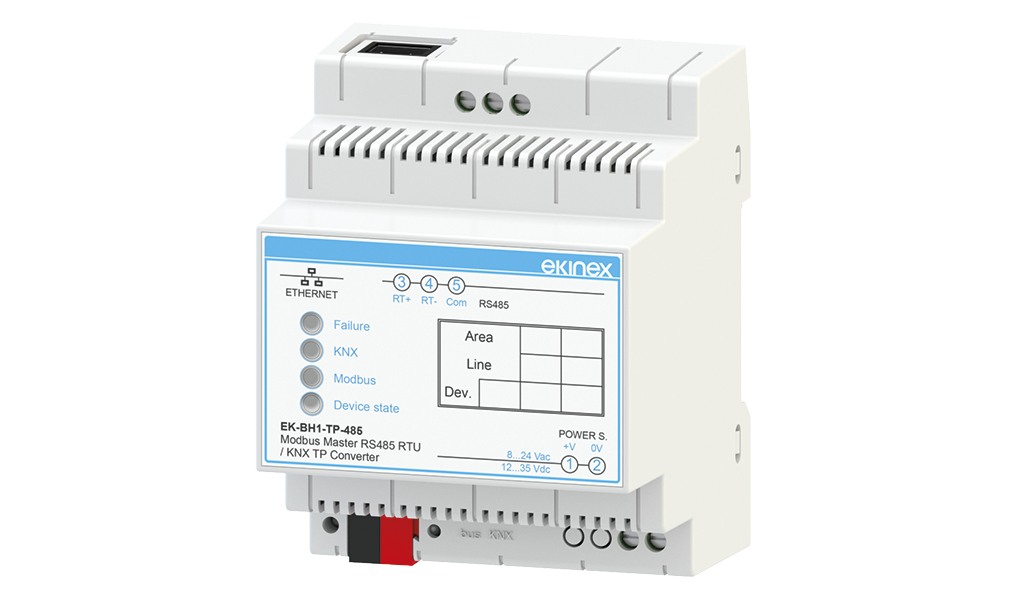

Modbus RS485 Master - KNX Gateway

Kod: EK-BH1-TP-485

Açıklama

Ekinex® Modbus RS485 - KNX Gateway, seri diferansiyel RS485 hattı üzerinde Modbus RTU (Remote Terminal Unit) protokolü ile KNX TP ağı arasında çift yönlü protokol dönüşümü gerçekleştirir. Cihaz Modbus hattında Master (ana yönetici) olarak çalışır. Modbus ağından alınan bilgiler, bükümlü çift (TP) iletişim kablosu üzerinden KNX ağına güncellenir.

Cihaz çift yönlü veri akışını yönetir: Modbus kayıtları (register) periyodik olarak okunabilir ve değerleri yapılandırılmış grup adreslerine KNX TP ağı üzerinden çok noktaya yayın (multicast) ile gönderilebilir. KNX ağı üzerindeki veri güncellemesi periyodik olarak veya Modbus ağından okunan veride değişim olduğunda gerçekleştirilir.

Benzer şekilde gateway, KNX iletişim nesnelerini okuyabilir veya veri yolu üzerindeki değer değişimlerini yakalayarak bir veya birden fazla Modbus slave cihazının kayıtlarına veri yazabilir. 1-bitlik (Coil ve Status) ve 16-bitlik (Holding ve Input) yazmaçların yanı sıra 32-bit kayan noktalı (IEEE 754) değerleri içeren çoklu register'ları da destekler. Dahili dönüşüm fonksiyonları tamsayı Modbus kayıtlarını KNX 16-bit float (DPT 9.xxx) nesnelerine dönüştürebilir.

Modbus Standart Uyumluluğu

Modbus®, endüstriyel otomasyon, akıllı bina altyapısı, HVAC ve enerji yönetimi gibi geniş bir yelpazede akıllı saha cihazları arasında master/slave haberleşme sağlayan açık kaynaklı ve küresel olarak kabul görmüş bir endüstri standardıdır.

Teknik Veriler

Güç Kaynağı ve Tüketim

Besleme Gerilimi8...24 Vac veya 12...35 Vdc

Güç Tüketimi (24 Vdc)3.5 VA

KNX İletişim Parametreleri

KNX PortuKNX TP (bükümlü çift), beslemeden elektriksel olarak izole

İletişim Hızı9600 baud

Bellek Tamponu1440 bayt uçucu 'KNX image' arabelleği

Desteklenen Nesneler1-bit, 1-byte, 2-byte ve 4-byte nesneler (DPT 9.xxx float dönüşümü dahil)

Modbus RS485 İletişim Parametreleri

Seri PortRS485 diferansiyel port, güç kaynağından elektriksel izole

Hat Sonlandırma1 kutuplu mikro anahtar ile devreye alınabilen 120 Ω direnç

ProtokolModbus RTU Master

İletişim Hızı1200 ila 115200 baud arasında seçilebilir

Cihaz Adresleme0 ila 250 arasında adresleme

Desteklenen Register TürleriCoil, Input, Holding Register ve Input Register

Bellek Tamponu1440 bayt uçucu 'Modbus image' arabelleği

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

Modüler Genişlik4 UM (1 UM = 18 mm, toplam 72 mm)

Montaj35 mm DIN rayı (EN 60715)

Ağırlık145 g

Koruma DerecesiIP20 (monte edilmiş cihaz)

Teslimat Kapsamı

Teslimat kapsamına cihaz ve KNX veri yolu hattına bağlantı için klemensler dahildir.

Fonksiyonlar ve Özellikler

Seri RS485 Modbus RTU cihazları ile KNX TP kurulum veriyolu arasında tam çift yönlü protokol dönüşümü

0'dan 250'ye kadar Modbus slave cihazı adresleme ve veri noktalarını yönetme

Coil, Discrete Input, Holding Register ve Input Register için tekli ve çoklu okuma/yazma

32-bit kayan noktalı (IEEE 754) değerleri ve DPT 9.xxx float veri tipi dönüştürme

Periyodik veya değer değişimine dayalı olay tetiklemeli otomatik veri güncelleme

Dahili 120 Ohm hat sonlandırma direnci seçimi

Ethernet portu ve kullanıcı dostu CGEKBH1TP485 PC yazılımı ile kolay devreye alma

Konfigürasyon ve Devreye Alma

Cihaz parametrelerinin ve Modbus kayıt haritalamasının yapılandırılması, entegre Ethernet portu üzerinden çalışan CGEKBH1TP485 PC yazılımı ile gerçekleştirilir.
