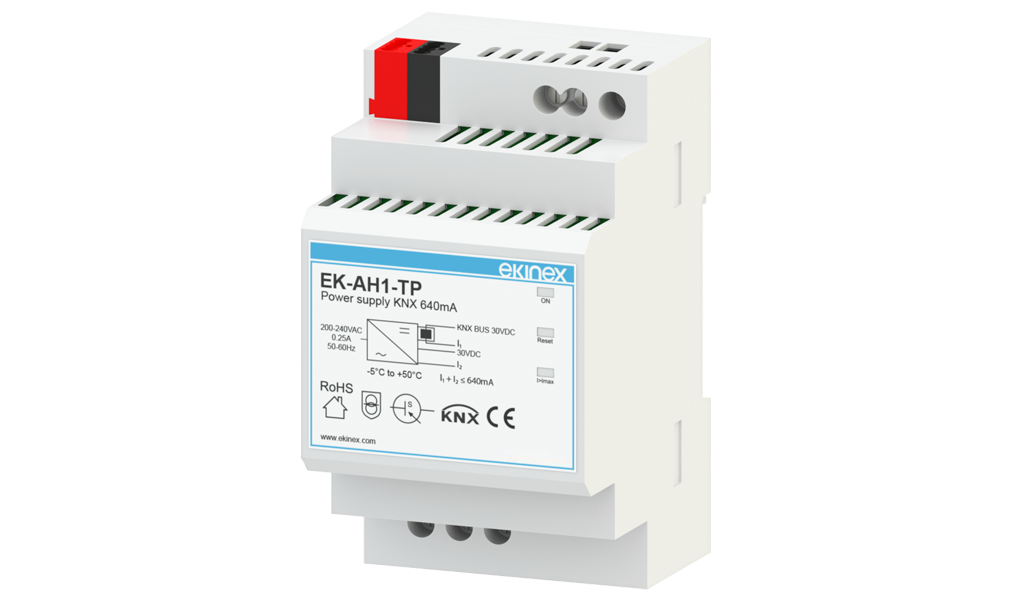

30 Vdc Yardımcı Çıkışlı KNX Veriyolu Güç Kaynağı 640 mA

Kod: EK-AH1-TP

Açıklama

Ekinex® EK-AH1-TP güç kaynağı, KNX veriyolu sisteminin çalışması için gerekli olan 30 Vdc gerilimi üretir ve izler. Cihazın içerisine entegre edilmiş şok bobini (choke), güç kaynağı ile veriyolu hattı arasında dekuplaj sağlar. Çıkış katı aşırı gerilim, aşırı akım ve kısa devre korumalarına sahiptir.

EK-AH1-TP, diğer SELV (güvenlik ekstra düşük gerilim) cihazlarını yardımcı olarak beslemek için kullanılabilecek ek bir 30 Vdc çıkışa sahiptir. İki çıkışın (KNX veriyolu hattı ve yardımcı güç beslemesi) sağladığı toplam akım 640 mA değerini aşamaz. Cihaz, şebeke gerilimindeki kısa süreli kesintileri tamponlayabilir.

Teslimat kapsamına KNX veriyolu bağlantı klemensi dahildir.

Bağlantılar

KNX veriyolu klemensi ile veriyolu hattı bağlantısı
Özel vidalı klemensler ile 30 Vdc yardımcı güç çıkışı bağlantısı
Vidalı klemensler ile 200-230 Vac şebeke besleme bağlantısı

Teknik Veriler

Besleme Gerilimi200-230 Vac, 50/60 Hz

Güç Tüketimi20 W

Güç Kaybı (Kayıplar)< 3 W

Veriyolu Hattı Gerilimi30 Vdc ±%5 SELV

Yardımcı Çıkış Gerilimi30 Vdc

Nominal Akım640 mA (iki çıkış toplamı)

Tamponlama Süresi (Buffer Time)200 ms

Modül Genişliği3 UM (54 mm)

Montaj35 mm DIN rayı (EN 60715)

Gövde MalzemesiPlastik muhafaza

Koruma DerecesiIP20 (EN 60529 uyarınca cihaz takılıyken)

İklimsel DayanımSınıf 3K5 (EN 50491-2)

Mekanik DayanımSınıf 3M2 (EN 50491-2)

Kirlilik Derecesi2 (IEC 60664-1)

Güvenlik SınıfıSınıf II

Ağırlık195 g

Fonksiyonlar ve Özellikler

Entegre şok bobini (choke) ile KNX veriyolu hattı için kararlı 30 Vdc gerilim üretimi ve izlenmesi.

Diğer SELV ekstra düşük gerilimli cihazlar için ek 30 Vdc yardımcı besleme çıkışı.

Aşırı gerilim, aşırı akım ve kısa devreye karşı tam donanımlı elektronik koruma katmanı.

Şebeke kesintilerinde veri ve haberleşme sürekliliği için 200 ms tamponlama süresi.

Standart KNX klemensi ve vidalı klemenslerle güvenli ve pratik montaj.

3 modüllü kompakt pano montaj yapısı (3 UM = 54 mm).

Yapılandırma ve Devreye Alma

Cihaz herhangi bir yazılımsal konfigürasyon gerektirmez. Elektriksel bağlantıları tamamlandıktan hemen sonra devreye girer. ETS uygulama programı: APEKAB1TP##.knxprod (## = sürüm numarası).
