Açıklama

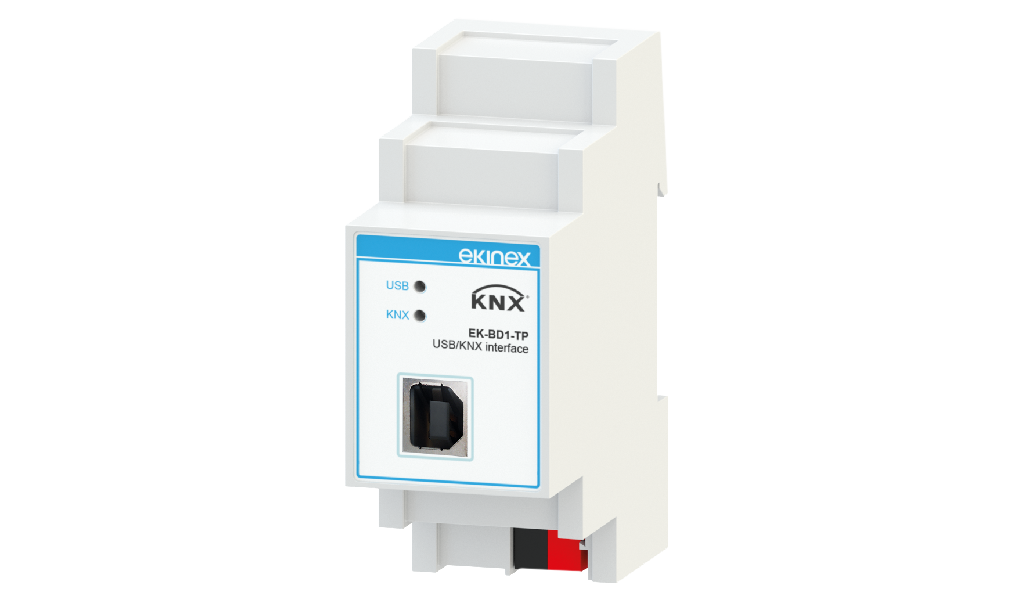

Ekinex® EK-BD1-TP USB / KNX arayüzü, bir masaüstü bilgisayar veya dizüstü laptop ile KNX bus sistemi arasında doğrudan çift yönlü veri bağlantısı kurar. ETS (Engineering Tool Software) yazılımı üzerinden KNX veri yolu üzerindeki tüm cihazların adreslenmesini, parametre yapılandırmasını, görselleştirilmesini, veri protokollerinin kaydedilmesini ve kapsamlı arıza teşhisini sağlar.
Cihaz, standart EMI (External Message Interface) iletişim protokolünü kullanır ve USB HID (Human Interface Device) sınıfını desteklediği için modern işletim sistemlerinde özel bir sürücü kurulumu gerektirmeden doğrudan Tak ve Çalıştır (Plug & Play) olarak çalışır.
Ön panelde bulunan B tipi USB konnektörü ile KNX veriyolu hattı arasında tam galvanik izolasyon sağlanmıştır. Bu sayede bilgisayarınız tesisattaki elektriksel dalgalanmalara veya parazitlere karşı güvenle korunur.
Ön yüzdeki iki adet durum LED'i, hem PC ile olan USB bağlantısını ve veri akışını, hem de KNX bus hattı üzerindeki telgraf trafiğini anlık olarak görselleştirir.
Bağlantılar ve Teslimat
- KNX bus hattına bağlantı için standart kırmızı/siyah klemens (teslimata dahildir)
- PC/laptop bağlantısı için ön panelde USB Tip B dişi konnektör
- EN 60715 standardına uygun 35 mm profil DIN rayı montajı (2 modül = 36 mm)
- Teslimat kapsamına bir adet KNX bus bağlantı klemensi dahildir
Teknik Veriler
Fonksiyonlar ve Özellikler
Yapılandırma ve Devreye Alma
Cihaz ETS yazılımı içinde herhangi bir parametre yapılandırması gerektirmez. USB HID standardı sayesinde modern işletim sistemleri tarafından otomatik olarak tanınır. Devreye almak için cihazı DIN rayına monte edip KNX hattını ve PC bağlantısını bağlamanız yeterlidir.
