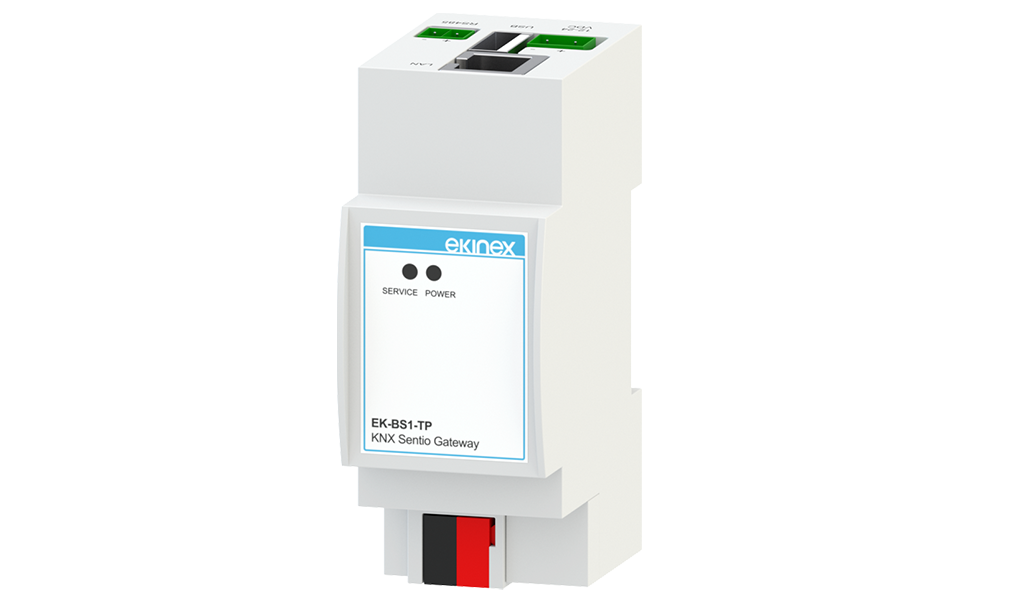

KNX-Sentio Gateway

Kod: EK-BS1-TP

Üretimi Sonlandırıldı

Açıklama

KNX-Sentio Gateway, SENTIO serisindeki bir veya daha fazla çok odalı ses cihazının KNX teknolojisi ile entegre edilmesini sağlayarak diğer KNX cihazlarıyla arayüz görevi görür.

KNX-Sentio Gateway, ağdaki ses sisteminin bölgelerini otomatik olarak algılar ve her biri için veriyolu üzerinden durum bilgisi almak ve aşağıdaki komutları göndermek üzere bir dizi KNX grup adresi tanımlanmasına olanak tanır:

Desteklenen Ses Kontrol Komutları

Ses seviyesi ayarı (hem yüzde komutu hem de artırma / azaltma adımları ile)

Tiz ve bas ton ayarları (hem yüzde komutu hem de artırma / azaltma adımları ile)

Oynat / Duraklat (Play / Pause)

Sessize alma (Mute)

Önceki / sonraki parça geçişi

Tekrar (Repeat) ve / veya Karışık Çalma (Random Play) ayarları

Önayar ve kaynak seçimi (doğrudan seçim veya önceki / sonraki kaydırma ile)

Çalınmakta olan sanatçı ve parça adı bilgisi de KNX veriyoluna iletilir. KNX-Sentio Gateway, Sentio sistemini Signum kontrol panelleri üzerinden, entegre ses kontrol sayfası aracılığıyla yönetmek için özellikle uygundur.

Teknik Veriler

Güç Kaynağı ve Tüketim

Harici Güç Kaynağı12-24 Vdc (12 Vdc'de 240 mA akım tüketimi), kutuda verilen özel geçmeli klemens ile. Güç kaynağı dahil değildir

KNX VeriyoluKNX TP (bükümlü çift) veriyolu, standart kırmızı-siyah klemens ile

Bağlantılar ve Arayüzler

Ethernet Portu1 adet RJ45 portu (Cat. 5 veya üzeri kablo)

Ön LED GöstergeleriPOWER LED (besleme varlığı) ve SERVICE LED (devam eden özel işlemler)

Sıfırlama ButonuÖn kapağın altında, dikey kartın arkasında yerleşik 1 adet RESET butonu

Kullanılmayan Portlar1 adet RS485 portu (kullanılmaz), 1 adet USB 2.0 portu (kullanılmaz)

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

Modüler Genişlik4 UM (1 UM = 18 mm, yakl. 71 mm)

Montaj35 mm DIN rayı (EN 60715)

Koruma DerecesiIP20 (monte edilmiş cihaz)

Yapılandırma

İnternet web tarayıcısı üzerinden kolay yapılandırma

Fonksiyonlar ve Özellikler

SENTIO çok odalı ses cihazları ile KNX bina otomasyon ağı arasında doğrudan çift yönlü entegrasyon

Ağdaki ses bölgelerinin ve streamer cihazlarının otomatik tespiti

Ses seviyesi, tiz/bas, oynat/duraklat, sessize alma ve parça geçişi kontrolleri

Çalan sanatçı ve parça bilgilerinin KNX nesneleri üzerinden aktarımı

Ekinex Signum dokunmatik oda kontrol paneli ses sayfası ile tam uyum

Web tarayıcısı üzerinden kullanıcı dostu yapılandırma ve parametrelendirme

Standart 4 modül DIN rayı muhafazası

Yapılandırma ve Devreye Alma

Cihazın yapılandırma ve devreye alma işlemleri internet tarayıcısı (web browser arayüzü) üzerinden kolaylıkla gerçekleştirilir. Parametrelerin ve grup adreslerinin ayrıntılı açıklaması cihazın uygulama ve teknik kılavuzlarında yer almaktadır.
