C4 Toolbox

Kod: EK-BT1-TP

Yeni

Açıklama

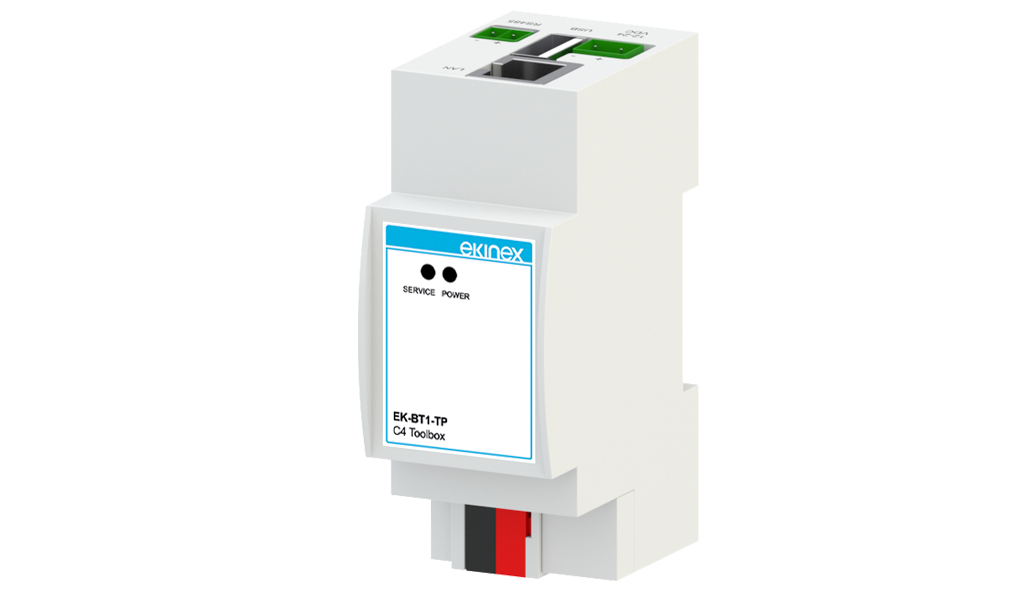

C4 TOOLBOX, Ekinex KNX cihazları ile birlikte kullanıldığında CONTROL4 süpervizyon sistemine gelişmiş işlevler ve üstün bağlantı olanakları kazandırmak üzere tasarlanmış bir web-sunucu ve IP-KNX arayüzüdür.

Gömülü işletim sistemine sahip cihaz, DIN rayı montajı için tasarlanmış olup panoda 2 modül yer kaplar. Doğrudan KNX veriyolu ağına bağlanabilen bir KNX TP (twisted pair) düğümüne sahiptir. Control4 sistemi için IP ağ geçidi bağlantısı ise standart Ethernet portu üzerinden sağlanır. HTML5 teknolojisiyle oluşturulan entegre web sunucusu, doğrudan tarayıcı üzerinden konfigürasyon ortamına erişim sunar.

C4 TOOLBOX ile Yapılabilecekler:

CONTROL4 sistemi içerisinden KNX cihazlarına komut gönderme ve gerçek zamanlı durum bilgisi alma

Composer için özel grafik sürücüsü ile bina enerji tüketimini izleme ve toplam çekilen güce göre yükleri akıllıca kontrol etme

KNX cihazları üzerinde sürekli tanı ve arıza teşhisi (diyagnostik) yürüterek arıza anında otomatik bildirim alma

Komut dizilimleri (senaryolar) tanımlama ve Composer içerisinde üçüncü taraf sürücülerle basit bağlantılar kurarak çalıştırma

Grafik mantık editörü ile yapılandırılabilir mantık fonksiyonları (logic) oluşturma ve bunları arka planda otonom yürütme

Veriyolu üzerindeki arıza durumlarında veya yapılandırılmış tetikleyici olaylarda CONTROL4 sistemine anlık bildirim gönderme

Teknik Veriler

Güç Kaynağı

Harici Besleme Gerilimi12-24 Vdc (harici güç kaynağı dahil değildir)

Akım Tüketimi12 Vdc'de 240 mA

Besleme BağlantısıÖzel geçmeli klemens (birlikte verilir)

KNX Veriyolu21..30 Vdc (SELV)

Ortam Koşulları

Çalışma Sıcaklığı0°C ... +40°C

Depolama Sıcaklığı-10°C ... +70°C

Taşıma Sıcaklığı-10°C ... +70°C

Bağıl Nem%95 (yoğuşmasız)

İklim Sınıflandırması3K5 (iç mekan, kuru) ve mekanik 3M2 (EN 50491-2)

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

Modüler Genişlik2 UM (1 UM = 18 mm, 36 mm)

Boyutlar (G x Y x D)36 x 90.5 x 62 mm

Ağırlık120 g

Montaj35 mm DIN rayı (EN 60715)

Koruma SınıfıIP20 (EN 60529)

Yalıtım SınıfıSınıf II (EN 60335-1)

Bağlantılar ve Arayüzler

KNX TP VeriyoluKırmızı / siyah standart klemens

Ethernet Portu1 adet RJ45 (Cat. 5 veya üzeri kablo)

Ön LED GöstergeleriPOWER LED (güç) ve SERVICE LED (işlem)

Sıfırlama (RESET)Ön kapak altında dikey kart üzerinde 1 buton

RS485 PortuGelecek entegrasyonlar için hazırlanmış port

USB 2.0 PortuGelecek entegrasyonlar için hazırlanmış port

Fonksiyonlar ve Özellikler

CONTROL4 süpervizyon sistemi ile Ekinex KNX cihazları arasında çift yönlü doğrudan iletişim

Control4 Composer ortamı için hazır ve kapsamlı grafik sürücü desteği

Bina genelinde enerji tüketim ölçümü ve akıllı yük atma (load shedding) yönetimi

Tüm KNX cihazlarının sürekli otomatik izlenmesi ve diyagnostik hata bildirimleri

Üçüncü parti cihazlarla karmaşık otomasyon senaryoları ve olay tetikleyicileri oluşturma

Grafik blok editörüyle kolay mantıksal fonksiyon (logic) programlama

HTML5 tabanlı gömülü web arayüzü ile ek yazılıma ihtiyaç duymadan yapılandırma

Konfigürasyon ve Devreye Alma

Cihazın entegre HTML5 web sunucusu sayesinde yapılandırma işlemleri herhangi bir internet tarayıcısı üzerinden doğrudan yürütülür; Control4 tarafındaki entegrasyon ise Composer yazılımına eklenen özel Ekinex sürücüleri ile tamamlanır.
