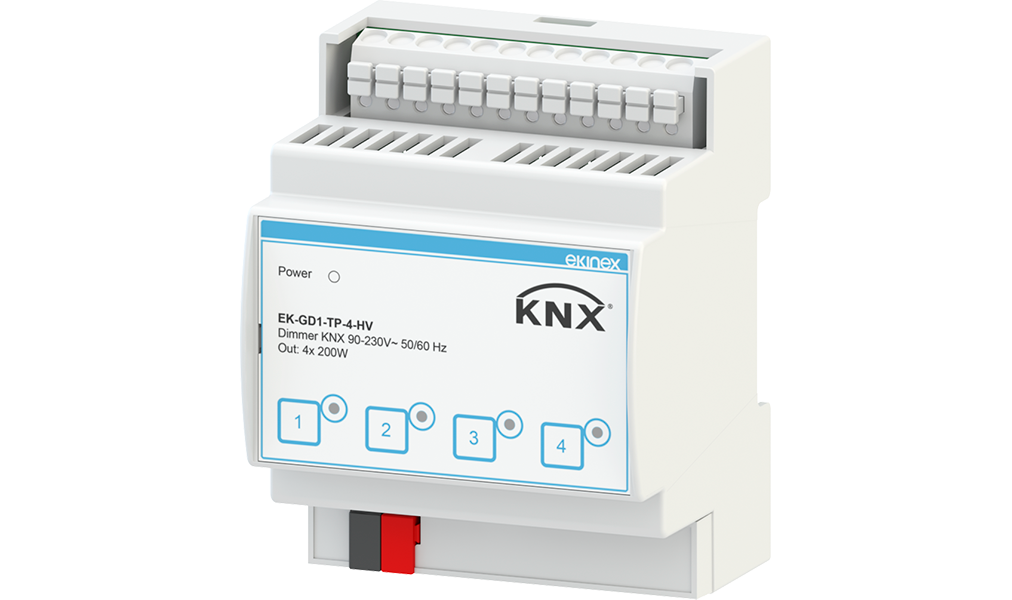

KNX Dimmer 90-230V~ 50/60Hz 4 Kanal

Kod: EK-GD1-TP-4-HV

Yeni

Açıklama

Aydınlatma yükleri için 4 kanallı faz kesme (phase cut) dimmer fonksiyonuna sahip KNX veriyolu cihazı; 50/60 Hz frekansta 90-230 Vac besleme gerilimine sahiptir. Standart KNX ev ve bina otomasyonu sistemlerinde kullanılır.

NOT: Dimmer ile kullanılabilecek yükler şunlardır: akkor lambalar, şebeke gerilimli halojen lambalar, şebeke gerilimli kısılabilir (dim edilebilir) LED lambalar, şebeke gerilimli kısılabilir LED şeritler, faz kesmeli kısılabilir LED'ler için anahtarlamalı güç kaynakları. Dimmer, fazı Trailing Edge (düşen kenar) modunda keser.

Teknik Veriler

Girişler

Besleme Gerilimi90-230 Vac 50/60 Hz

Maks. Giriş Akımı4 A

Çıkışlar

Çıkış Kanalı Sayısı4 Kanal

Kanal Başına Çıkış Gücü110 W @110 Vac, 220 W @220 Vac, 230 W @230 Vac

Minimum Yük GücüKanal başına 1 W

Maks. Çıkış AkımıKanal başına 1 A

Dimleme

Dimleme YöntemiTrailing Edge (düşen kenar) faz kesme

Fonksiyonlar ve Özellikler

Koruma derecesi: IP00 (buat kutusu veya elektrik panosu içinde IP20)

Yumuşak açılma/kapanma süresi, minimum ve maksimum parlaklık seviyesi, lineer veya logaritmik dimleme eğrisi ETS üzerinden ayarlanabilir

Güç geri gelmesi sonrası davranış, veriyolu AÇIK/KAPALI durumu ve ETS üzerinden indirme konfigürasyonu

Kanallar ETS üzerinden bağımsız, paralel veya başka bir kanaldan kopyalama fonksiyonuyla ayarlanabilir

LED'ler aracılığıyla çıkışların durum gösterimi

Her kanal için kilitleme fonksiyonu, zorunlu çalıştırma, merdiven otomatiği, senaryolar, gece modu, sayaç ve mantık fonksiyonları ETS üzerinden yapılandırılabilir

KNX üzerinden durum bildirimi ile yardımcı çıkış fonksiyonu

KNX veriyolu yokluğunda dahi 1-2-3-4 kanallarının yerel AÇMA/KAPAMA testi için membran butonlarla manuel kullanım: butona kısa basıldığında yük açılır/kapanır; en az 2 saniye basıldığında yük yaklaşık her 1 saniyede bir yanıp söner

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Konfigürasyon ve devreye alma için ETS5 veya sonraki sürümler gereklidir. ETS için uygulama programı: APEKGDXTPXHV##.knxprod (## = sürüm numarası).
