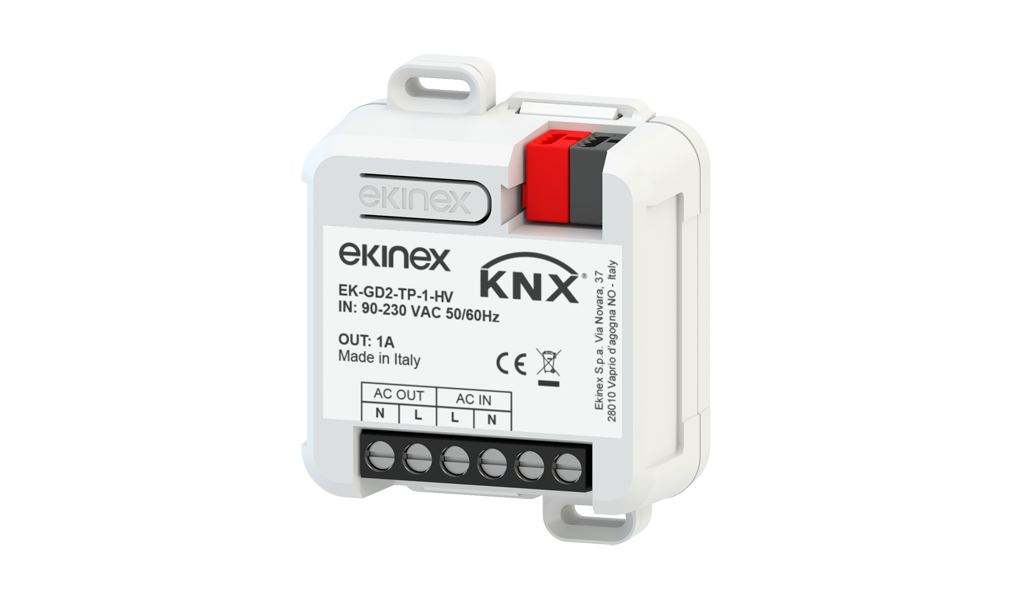

KNX Dimmer 90-230V~ 50/60Hz

Kod: EK-GD2-TP-1-HV

Yeni

Açıklama

Aydınlatma yükleri için tek kanallı faz kesme (phase cut) dimmer fonksiyonuna sahip KNX veriyolu cihazı; 50/60 Hz frekansta 90-230 Vac besleme gerilimine sahiptir. Standart KNX ev ve bina otomasyonu sistemlerinde kullanılır.

NOT: Dimmer ile kullanılabilecek yükler şunlardır: akkor lambalar, şebeke gerilimli halojen lambalar, şebeke gerilimli kısılabilir (dim edilebilir) LED lambalar, şebeke gerilimli kısılabilir LED şeritler, faz kesmeli kısılabilir LED'ler için anahtarlamalı güç kaynakları. Dimmer, fazı Trailing Edge (düşen kenar) modunda keser.

Teknik Veriler

Girişler

Besleme Gerilimi90 - 230 Vac 50/60 Hz

Maks. Giriş Akımı1 A

Çıkışlar

Çıkış Kanalı Sayısı1 Kanal

Çıkış Gerilimi90 - 230 Vac 50/60 Hz

Çıkış Gücü110 W @110 Vac, 220 W @220 Vac, 230 W @230 Vac

Minimum Yük Gücü1 W

Maks. Çıkış Akımı1 A

Dimleme

Dimleme YöntemiAçık devre (OPEN CIRCUIT) ve yük kısa devre (SHORT CIRCUIT) kontrollü Trailing Edge (düşen kenar) faz kesme modu

Dimleme Aralığı%1 - 100

Fiziksel Özellikler ve Montaj

Çalışma Sıcaklığı-20 °C ... +40 °C

Depolama Sıcaklığı-40 °C ... +60 °C

Bağıl Nem%91 (yoğuşmasız)

Koruma DerecesiIP00

Gövde ve MontajPlastik gövde; sıva altı buat veya pano içi montaj (birlikte verilen aksesuar ile)

Ağırlık37 g

Boyutlar (G x Y x D)53 x 61 x 29 mm

Fonksiyonlar ve Özellikler

Tekil veya gruplandırılmış aydınlatma armatürlerinin AÇMA/KAPAMA kontrolü ve ışık yoğunluğu ayarı (dimleme)

Yumuşak açılma/kapanma (fade) süresi, minimum ve maksimum parlaklık seviyesi, lineer veya logaritmik dimleme eğrisi ETS üzerinden ayarlanabilir

Ayarlanabilir gecikme ile yumuşak (soft) veya anlık açma ve kapama

Güç geri gelmesi sonrası davranış, veriyolu AÇIK/KAPALI durumu ve ETS üzerinden indirme konfigürasyonu

Kısa devre, açık yük ve güç kesintisi durumunda alarm bildirimi

KNX üzerinden durum bildirimi ile yardımcı çıkış fonksiyonu

Kilitleme fonksiyonu, zorunlu çalıştırma, merdiven otomatiği, senaryolar, gece modu, sayaç ve mantık fonksiyonları ETS üzerinden yapılandırılabilir

KNX veriyolu yokluğunda dahi yerel AÇMA/KAPAMA testi için membran butonla manuel kullanım: butona kısa basıldığında yük açılır/kapanır; en az 2 saniye basıldığında yük yaklaşık her 1 saniyede bir yanıp söner

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Konfigürasyon ve devreye alma için ETS5 veya sonraki sürümler gereklidir. ETS için uygulama programı: APEKGDXTPXHV##.knxprod (## = sürüm numarası). KNX veri yolu, kumanda, besleme ve LED kaynağı için vidalı klemensler.
