Açıklama

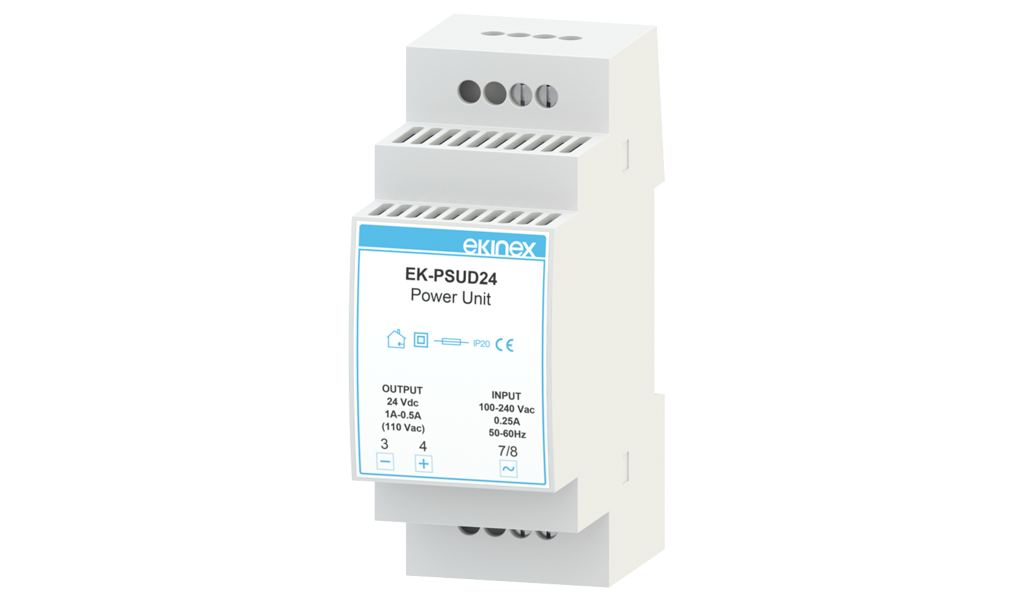

Ekinex® EK-PSUD24; 100 ila 240 Vac (50/60 Hz) veya 110 ila 350 Vdc giriş aralığına sahip, çıkışında 23,3 ila 28 Vdc arasında trimpot ile ayarlanabilir kararlı doğru akım gerilimi sağlayabilen pano montajlı anahtarlamalı (switching) bir güç kaynağı ünitesidir.
EN 60715 standardına uygun 35 mm profil raylar üzerine elektrik ve otomasyon panolarına monte edilmeye uygundur. Termal aşırı ısınma, aşırı yük ve kısa devre korumalarıyla donatılmış olup 2 modül genişliğinde (1 UM = 18 mm) UL94V-0 alev geciktirici plastik muhafaza içinde güvenli kullanım sunar.
Bağlantılar
- Şebeke besleme girişi için vidalı klemensler
- Yük çıkışları için vidalı klemensler
- Çıkış gerilimi hassas ayarı için yıldız tornavida ayarlı trimpot
Teknik Veriler
Giriş Gerilimi100 ÷ 240 Vac (50/60 Hz) veya 110 ÷ 350 Vdc
Nominal Giriş Akımı0,20 A (230 Vac) / 0,22 A (115 Vac)
Giriş KorumasıDahili sigorta korumalı
Çıkış Akımı0,5 A (@115 Vac), 1 A nominal
Ayarlanabilir Çıkış Gerilimi23,3 ÷ 28 Vdc (Trimpot ile)
Tutma Süresi (Hold-up)15 ms (@230 Vac), 7 ms (@115 Vac)
Dalgalanma (Ripple)< 50 mV rms
Elektronik KorumalarTermal koruma, aşırı yük ve kısa devre koruması
Güç Kaybı (Dissipation)4 W (@230 Vac)
Çalışma Sıcaklığı-10 °C ... +60 °C
Bağıl Nem%0 ... %95 (yoğuşmasız)
Modül Genişliği2 UM (35,5 mm)
Gövde MalzemesiUL94V-0 alev geciktirici plastik
Klemens BağlantısıVidalı klemensler, maks. 2,5 mm² kablo
Koruma SınıfıIP20 (EN 60529 uyarınca)
Boyutlar (G x Y x D)35,5 x 90 x 60 mm
Ağırlık110 g
Standartlar ve UygunlukCEI EN 64-8 PELV/SELV, CEI EN 60950-1, CEI EN 61000-6-1, CEI EN 61000-6-3, CEI EN 55011, CEI EN 55014
Fonksiyonlar ve Özellikler
Yıldız uçlu tornavida ile ayarlanabilen trimpot aracılığıyla çıkış geriliminin 23,3 ila 28 Vdc aralığında hassas kalibrasyonu.
Özellikle KNX standardı bina otomasyonu merkezi süpervizyonu için tasarlanan ekinex® Delégo EK-DEL sunucu modüllerini beslemek için optimize edilmiştir.
Yüksek enerji dönüşüm verimliliği ve düşük bekleme modu güç kaybı.
2 modüllü ultra kompakt tasarımı ile pano içinde minimum alan işgali.
Yapılandırma ve Devreye Alma
Herhangi bir yazılımsal konfigürasyon veya parametrelendirme gerektirmez. Elektriksel bağlantıları yapıldıktan hemen sonra kullanıma hazırdır.
