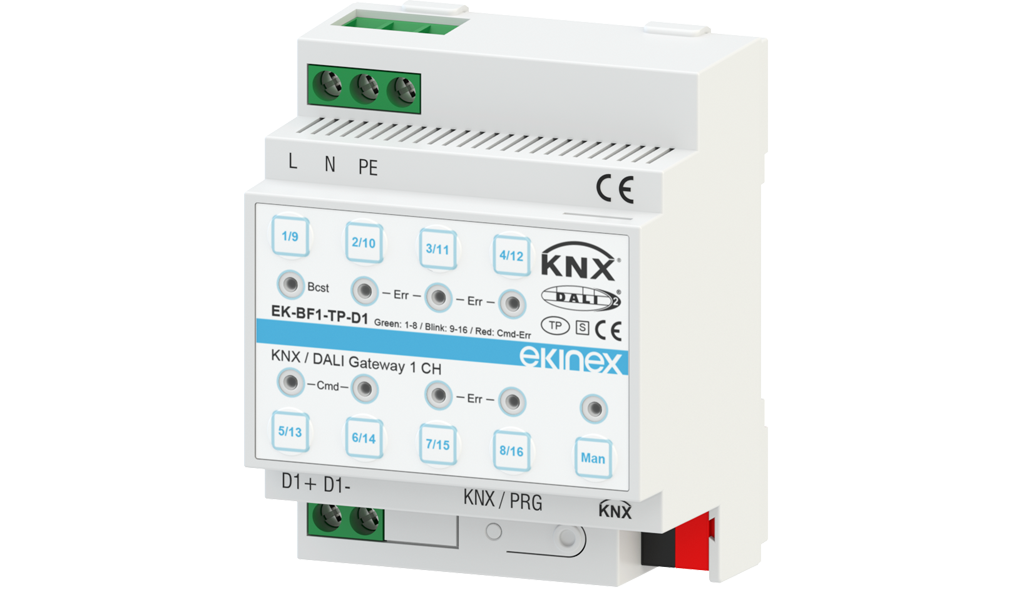

KNX / DALI Gateway 1 veya 2 Kanal

Kod: EK-BF1-TP-D1 | EK-BF1-TP-D2

Yeni

Açıklama

EK-BF1-TP-D1/D2 KNX/DALI gateway'leri, DALI arayüzlü (EN 62386 standardına uygun) elektronik kontrol ünitelerini (balast / ECG) KNX kurulum veriyolu üzerinden kontrol eden modüllerdir. KNX sisteminden gelen anahtarlama ve karartma (dimleme) komutlarını DALI protokolüne, DALI veriyolundan gelen durum bilgilerini ise KNX veriyoluna dönüştürürler.

Cihaz, 110-240 Vac/dc yardımcı besleme gerilimi ile çalışır ve EN 62386-101 ile EN 62386-103 ed2 standartlarına tam uygundur (firmware >= 0.2.5 ile DALI-2 sertifikalıdır).

Model Seçenekleri

EK-BF1-TP-D1 (1 Kanal)

16 adede kadar DALI grubunun ve/veya 64 adede kadar bağımsız kontrol ünitesinin (ECG) adreslenmesine olanak tanır.

EK-BF1-TP-D2 (2 Kanal)

2x16 DALI grubuna ve/veya 2x64 bağımsız elektronik kontrol ünitesine (ECG) kadar genişletilmiş adresleme imkanı sunar.

Teknik Veriler

Güç Kaynağı

Yardımcı Cihaz Beslemesi110-240 Vac/dc, 50/60 Hz

Yardımcı Besleme Güç TüketimiMaks. 5 VA

KNX Veriyolu Gerilimi21..30 Vdc (SELV)

KNX Veriyolu Akım Tüketimi< 10 mA

DALI Veriyolu Çıkış GerilimiTipik 16-20 Vdc (kanal başına maks. 250 mA)

Ortam Koşulları

Çalışma Sıcaklığı-5°C ... +45°C

Depolama Sıcaklığı-25°C ... +70°C

Taşıma Sıcaklığı-25°C ... +70°C

Bağıl Nem%5 ... %93 (yoğuşmasız)

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiAlev geciktirici polikarbonat

Modüler Genişlik4 UM (4 modül = 70 mm)

Boyutlar (G x Y x D)70 x 90 x 60 mm

Montaj35 mm DIN rayı (EN 60715)

Koruma SınıfıIP20 (EN 60529 uyarınca monte edildiğinde)

Güvenlik SınıfıII (EN 61140 uyarınca)

Bağlantılar

KNX VeriyoluStandart KNX klemensi (kırmızı / siyah)

DALI VeriyoluVidalı klemensler (maks. 2.5 mm² iletken kesiti)

Şebeke BeslemesiVidalı klemensler (maks. 2.5 mm² iletken kesiti)

Teslimat Kapsamı

Teslimat kapsamına KNX veriyolu bağlantı klemensi, klemens koruma kapağı ve veriyolu kablo yalıtımı için ısıyla daralan makaron (1.2 x 2 cm) dahildir.

Fonksiyonlar ve Özellikler

ETS5 / ETS6 ve DCA Uygulaması ile esnek ve pratik DALI devreye alma

Tip 8 (DT8) kontrol üniteleri yardımıyla gelişmiş ışık rengi kontrolü (Tunable White, RGB, RGBW)

Değere ve/veya renge göre grup ve kontrol ünitesi (ECG) için saatlik ve zaman programlama

Çalışma modları: sürekli (permanent), gece (night), merdiven otomatiği (staircase)

Alarm özellikli, her grup ve kontrol ünitesi için bağımsız çalışma saati sayacı

Her lamba ve kontrol ünitesi (ECG) için ayrı iletişim nesneleriyle bağımsız arıza tespiti

Arızalı kontrol ünitelerinin zahmetsizce ve hızla değiştirilmesi için hızlı değişim (quick replacement) fonksiyonu

Cihaz üzerindeki butonlar ile grup ve yayın (broadcast) telgraflarının manuel kontrolü

LED durum göstergeleri ile hata ve çalışma durumu bildirimi

Konfigürasyon ve Devreye Alma

KNX fonksiyonlarının parametrelendirilmesi ETS (v.5 ve 6) uygulama yazılımı ile, DALI segmentlerinin ve balastların gelişmiş konfigürasyonu ise ETS içerisinde çalışan özel DCA Uygulaması aracılığıyla gerçekleştirilir.
