Açıklama

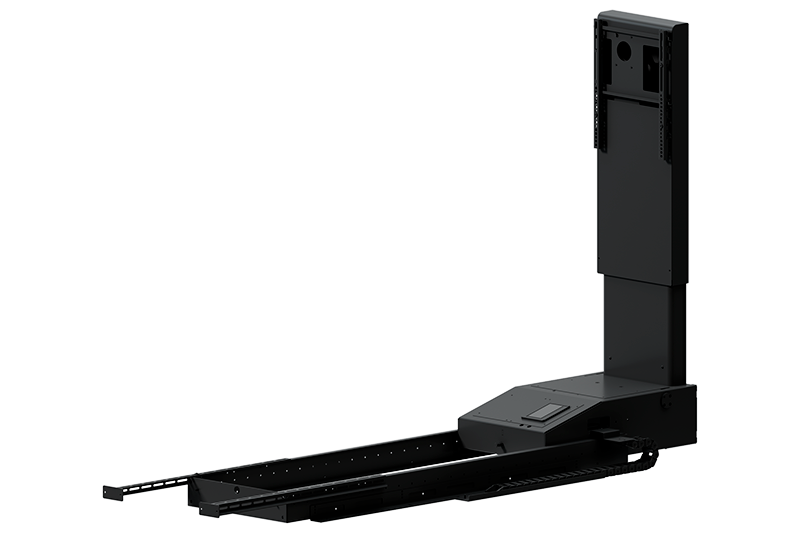

EK-BTV-BL TV asansörü, bir televizyonu yatak altında gizlemek ve hareket ettirmek için özel olarak tasarlanmış ve üretilmiştir. Ürün bekleme durumundayken yatağın altında konumlanır; kablolu bir kumanda çalıştırıldığında, kayar motorlu kaldırma mekanizması televizyonu kullanım konumuna getirir. Bekleme ve kullanım durumları arasındaki geçiş, üç elektrik motoru tarafından tahrik edilen üç hareket vasıtasıyla gerçekleşir:
Yatay öteleme (televizyon yatağın altından dışarı çıkar);
Dönme / Rotasyon (televizyon dikey konuma getirilir);
Kaldırma (televizyon kurulum aşamasında önceden ayarlanan yüksekliğe kaldırılır).
Teknik Veriler
Teknik Veriler
- Bekleme konumundaki boyutlar (TV hariç)
- 1574 x 680 x 221 mm
- Maksimum boyutlar (TV hariç)
- 1930 x 680 x 1740 mm
- Ağırlık (TV hariç)
- 80 kg
- Çevrim süresi
- 25 - 28 saniye
Güç Kaynağı
- Gerilim
- 230 V ± 10%
- Frekans
- 50 Hz ± 2%
- Akım
- 1.6 A
- Toplam kurulu güç
- 150 W
- Gerekli koruma sınıfı
- IP20
Televizyon Uyumluluk Verileri
- Minimum ekran boyutu
- 32"
- Maksimum ekran boyutu
- 55"
- TV ile üstteki yatak iskeleti arasındaki minimum boşluk
- 50 mm
- Maksimum TV ağırlığı
- 25 kg
Fonksiyonlar ve Özellikler
Entegre ekranlı fonksiyon kontrol paneli (yalnızca yetkili operatör için)
Duvar veya yatak başucu montajı için sabitleme braketleri
Renk: Siyah RAL 9005 Gloss 30
Sessiz ve akıcı motorlu hareket mekanizması
Yatay hareket, rotasyon ve kaldırma hareketlerini kontrol eden kablolu kumanda
Aydınlık/karanlık darbesine sahip kızılötesi lazer fotoelektrik sensörler
EN 60335-1 standardına uygun uluslararası onay
TV kablolaması için kolayca çıkarılabilir koruyucu kapak panelleri
Sky Glass ve modern düz ekranlarla tam uyumluluk
Optimum izleme açısı için 48 inç ekranlar önerilir
Yapılandırma ve İlk Devreye Alma
Önde gelen Control4, Crestron, KNX ses/görüntü otomasyon çözümleriyle tam uyumlu olup, bağımsız (stand-alone) olarak da kullanılabilir.
İlk Kullanım ve Devreye Alma Adımları
- 01.Ürünü ambalajından dikkatlice çıkarın.
- 02.Cihazla birlikte verilen güç kablosunu takın.
- 03.Cihazla birlikte verilen kablolu kumandayı bağlayın.
- 04.Manuel emniyet STOP işlevini devre dışı bırakmak için, kablolu kumandanın solunda bulunan dişi porta ürünle birlikte verilen 2 pimli (erkek) konnektörü takın.
- 05.Kablolu kumandanın yukarı/aşağı ok butonlarını kullanarak cihazın hareket döngüsünü test edin.
