Üretimi Sonlandı

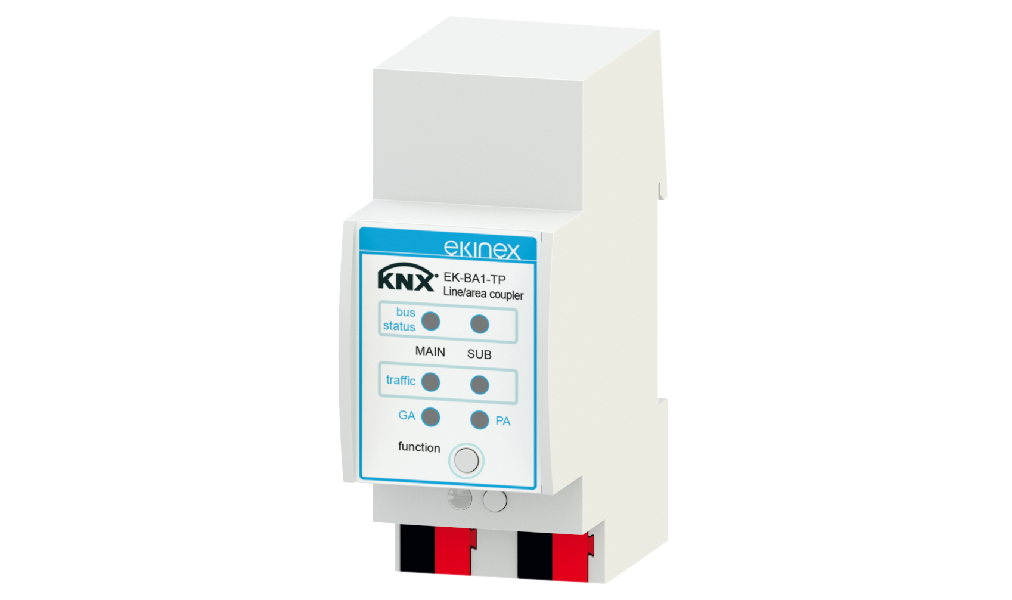

Hat / Alan Kuplörü

Kod: EK-BA1-TP

Açıklama

Ekinex® EK-BA1-TP hat / alan kuplörü; bir KNX TP (bükümlü çift) ana hattı ile ikincil bir hattı bağlamak için hat kuplörü, bir omurga (backbone) hattı ile bir ana hattı bağlamak için alan kuplörü veya sinyal iletim mesafesini genişletmek için hat tekrarlayıcı (repeater) olarak esnek biçimde kullanılabilen modüler bir sistem cihazıdır.

Cihaz, birbirine bağlanan iki bağımsız KNX hattı arasında tam galvanik izolasyon sağlar. Kurulumun topolojik hiyerarşisine veya grup telgraflarına yönelik yerleşik filtre tablolarına göre hatlar arasındaki veri trafiğini akıllıca filtreleyerek bus hattındaki gereksiz yükü önler.

250 bayta kadar uzun APDU mesajlarını (genişletilmiş telgraflar) destekler. Ön panelde bulunan 6 adet çok fonksiyonlu LED gösterge; ana ve ikincil hatların trafik durumunu, grup adresleri ve fiziksel adreslerin yönlendirme/engelleme durumunu net şekilde göstererek pano içi sorun giderme işlemlerini kolaylaştırır.

Ön paneldeki özel fonksiyon butonu sayesinde kurulum, test ve devreye alma esnasında filtre tabloları geçici olarak devre dışı bırakılabilir veya özel arıza teşhis modları hızlıca etkinleştirilebilir.

Bağlantılar ve Teslimat

Ana ve ikincil KNX hatlarına bağlantı için 2 adet standart klemens bloğu (teslimata dahildir)
30 Vdc KNX veriyolu beslemesi (ana hattan beslenir, harici güç kaynağı gerektirmez)
EN 60715 standardına uygun 35 mm profil DIN rayı montajı (2 modül = 36 mm)
Teslimat kapsamına iki adet kırmızı/siyah bus bağlantı klemensi dahildir

Teknik Veriler

Besleme Gerilimi30 Vdc (KNX veriyolu hattı üzerinden)

Akım TüketimiYaklaşık 10 mA (ana hattan)

Galvanik İzolasyonAna ve ikincil hatlar arasında tam yalıtım

Maks. Telgraf Boyutu250 bayta kadar uzun APDU desteği

Durum Göstergeleri6 LED (Ana hat, alt hat, grup/fiziksel filtre, programlama)

Özel Fonksiyon ButonuFiltre baypas ve teşhis fonksiyonları için ön buton

Koruma SınıfıIP20 (EN 60529 uyarınca monte durumda)

Çalışma Sıcaklığı-5 °C ÷ +45 °C

Depolama Sıcaklığı-25 °C ÷ +55 °C

Taşıma Sıcaklığı-25 °C ÷ +70 °C

Bağıl NemMaks. %95 (yoğuşmasız)

Genişlik2 Modül (36 x 90 x 70 mm)

AğırlıkYaklaşık 100 g

Fonksiyonlar ve Özellikler

İkincil hatta cihaz yapılandırmasını engelleme olanağı

Grup mesajlarının filtrelenmesini etkinleştirme veya devre dışı bırakma

Fiziksel adresli cihaz hedefli telgrafları hiyerarşiye göre yönlendirme veya engelleme

İkincil hattaki veri trafiğini anlık LED göstergeler ile izleme

Hatalı veya gereksiz telgraf yeniden iletimlerini (retransmissions) minimize etme

250 bayta kadar genişletilmiş APDU uzun mesajları ile tam uyumluluk

Ön paneldeki buton ile geçici filtre baypas ve pratik arıza teşhis imkanı

2 modül genişliğinde kompakt DIN rayı muhafazası

Yapılandırma ve Devreye Alma

Parametrelerin detaylı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Yapılandırma ve devreye alma için ETS5 veya daha yeni bir sürüm gereklidir. ETS uygulama programı: APEKBA1TP##.knxprod (## = sürüm numarası).
