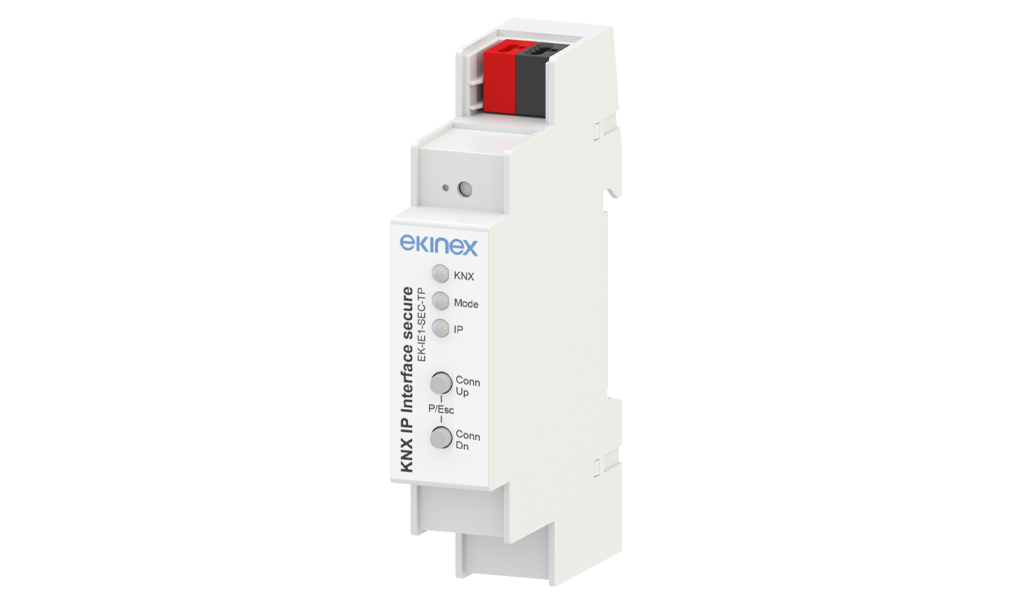

Güvenli IP Arayüzü

Kod: EK-IE1-SEC-TP

Yeni

Açıklama

Ekinex® EK-IE1-SEC-TP güvenli IP arayüzü, bir LAN yerel alan ağı üzerinden PC veya dizüstü bilgisayar ile KNX veriyolu sistemi arasında çift yönlü yüksek hızlı veri bağlantısı kurar.

Tünelleme (tunneling) protokolünü destekleyen cihaz; ETS yazılımı aracılığıyla KNX cihazlarının adreslenmesi, parametrelendirilmesi, görselleştirilmesi, protokol kaydı ve sistem diyagnozunu güvenle gerçekleştirir.

Aynı anda 8 adede kadar bağımsız KNXnet/IP tünelleme bağlantısını destekler. Dahili KNX veriyolu haberleşme modülüne sahip olup, EN 60715 standardına uygun 35 mm profil raylar üzerine monte edilir. Beslemesini doğrudan KNX veriyolu hattından alır ve harici yardımcı güç kaynağına ihtiyaç duymaz. Güvenli bir arayüz olarak otomasyon ağına yetkisiz müdahaleleri ve siber tehditleri engeller.

Bağlantılar ve Montaj

KNX TP standart kırmızı/siyah veriyolu klemensi ile bus bağlantısı
Yerel ağ (LAN) bağlantısı için standart RJ45 Ethernet portu
EN 60715 standardına uygun 35 mm profil ray montajı (1 modül = 18 mm)
Besleme doğrudan KNX veriyolu hattından (21-30 Vdc) sağlanır (harici güç kaynağı gerekmez)

Teknik Veriler

Besleme GerilimiKNX veriyolu hattından 21–30 Vdc

Akım TüketimiKNX veriyolundan 20 mA

Eşzamanlı Bağlantı8 adede kadar bağımsız KNXnet/IP tünelleme bağlantısı

Ağ Arayüzü10/100 BaseT Ethernet (RJ45 konnektör)

Güvenlik StandardıKNX Data Security (AES-128)

Çalışma Sıcaklığı-5 °C ... +45 °C

Bağıl Nem%5 ... %93 (yoğuşmasız)

Gövde MalzemesiPolikarbonat (PC) plastik muhafaza

Koruma SınıfıIP20 (monte edilmiş durumda, EN 60529)

Genişlik1 Modül (18 x 90 x 60 mm)

AğırlıkYaklaşık 40 g

Fonksiyonlar ve Özellikler

LAN yerel ağı üzerinden PC ile KNX veriyolu arasında çift yönlü güvenli veri iletişimi

Aynı anda 8 adede kadar bağımsız KNXnet/IP tünelleme (tunneling) bağlantısı

ETS® üzerinden etkinleştirilebilen KNX Data Security (AES-128 bit şifreleme) desteği

Ön panel üzerinde fiziksel adres programlama butonu ve kırmızı programlama LED'i

Veriyolu hattı ve Ethernet ağında operasyonel durum ve veri trafiğini bildiren LED göstergeler

Özel fonksiyonların ve test modunun aktivasyonu için ön panel yardımcı butonları

Harici yardımcı güç kaynağı gerektirmeyen doğrudan KNX veriyolu beslemesi

Kompakt 1 modül genişliğinde pano tipi standart ray montajı

Yapılandırma ve Devreye Alma

Cihazın yapılandırılması ve devreye alınması için ETS5 veya daha yeni bir sürüm gereklidir. Parametrelerin detaylı açıklaması cihazın uygulama kılavuzunda mevcuttur. ETS uygulama programı: APEKIE1SECTP##.knxprod (## = sürüm numarası).
