Açıklama

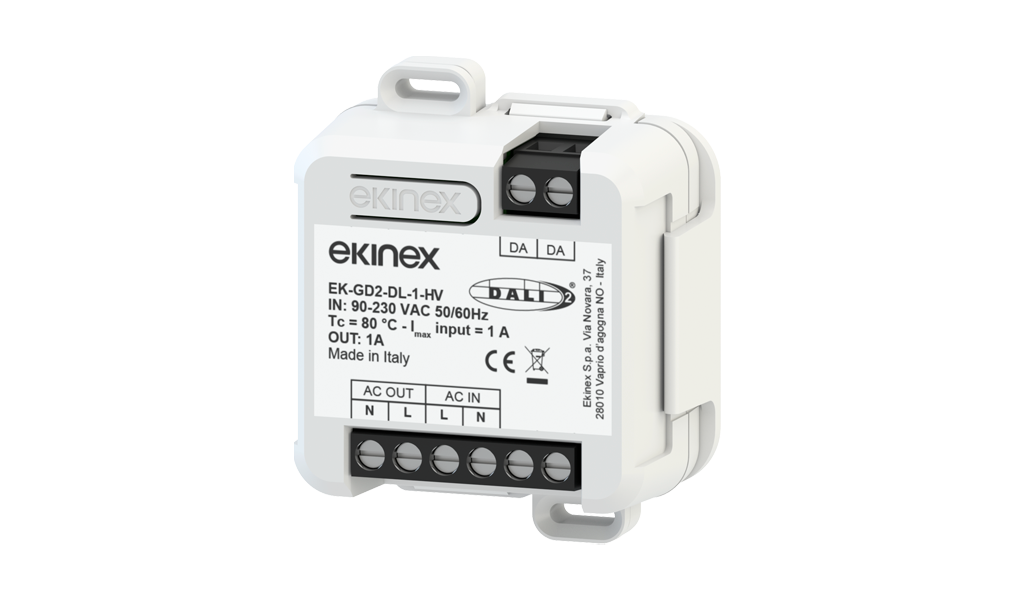

Tek kanallı faz kesim (phase cut) dimmer EK-GD2-DL-1-HV, 90-230 Vac 50/60 Hz besleme gerilimli LED ve halojen aydınlatma kaynaklarının 220W'a kadar parlaklık kontrolünü (dimleme) sağlar. IEC 62386 standardına uygun DALI-2 veriyolu girişi.
NOT: Elektronik yükler ve/veya LED kaynakları için maksimum güç nominal değerin yarısı olarak dikkate alınmalıdır.
Teknik Veriler
Elektriksel Özellikler
Dimmer TipiFaz kesme çıkışlı tek kanallı dimmer
Besleme Gerilimi Aralığı90 - 230 Vac 50/60 Hz
Maksimum Çıkış Gücü230 W (220 W nominal)
Kontrol GirişleriDALI-2 veriyolu (referans IEC 62386 standardı)
Maksimum Rezistif Yük1 A (elektronik ve/veya LED yüklerde güç yarıya iner)
İletken Çapı / Kesiti12-30 AWG (0,05 - 2,5 mm²)
Depolama SıcaklığıMin: -40 °C ... Maks: +60 °C
Gövde ve Montaj Özellikleri
Gövde MalzemesiPlastik muhafaza
Montaj ŞekliBağlantı kutularına (buat) veya duvara serbest montaj
DIN Rayı MontajıBirlikte verilen özel tutucu braket ile 35 mm DIN rayına montaj
Koruma DerecesiIP10 (monte edilmiş cihaz)
Fonksiyonlar ve Özellikler
Tamamen kapanmaya kadar parlaklık ayarı (dim-to-dark)
Minimum parlaklık seviyesi: %1
Optimize edilmiş yumuşak çıkış eğrisi
DALI-2 standardı (IEC 62386) ile kusursuz aydınlatma otomasyonu entegrasyonu
Kompakt yapısı sayesinde buat kutularında veya panolarda minimum yer kaplar
Bağlantı ve Devreye Alma
DALI veriyolu, kumanda, besleme ve LED kaynağı için vidalı klemensler bulunmaktadır.
Dokümantasyon
Teknik Veri Sayfası
STEKGD2DL1HV_EN• v. 1.5(19/02/2026)• PDF• 916,2 KB
Kullanım Kılavuzu
FISPEKGDXDLXHV06• v. 6.0(20/02/2026)• PDF• 1,2 MB
CE Uygunluk Beyanı
CEEKGD2DL1HV• v. 1.0(29/03/2023)• PDF• 992,7 KB
UKCA Beyanı
UKCAEKGD2DL1HV• v. 1.0(29/03/2025)• PDF• 551,3 KB
Teknik Çizim
DQEKGD2DL1HV• DXF• 5,4 MB
