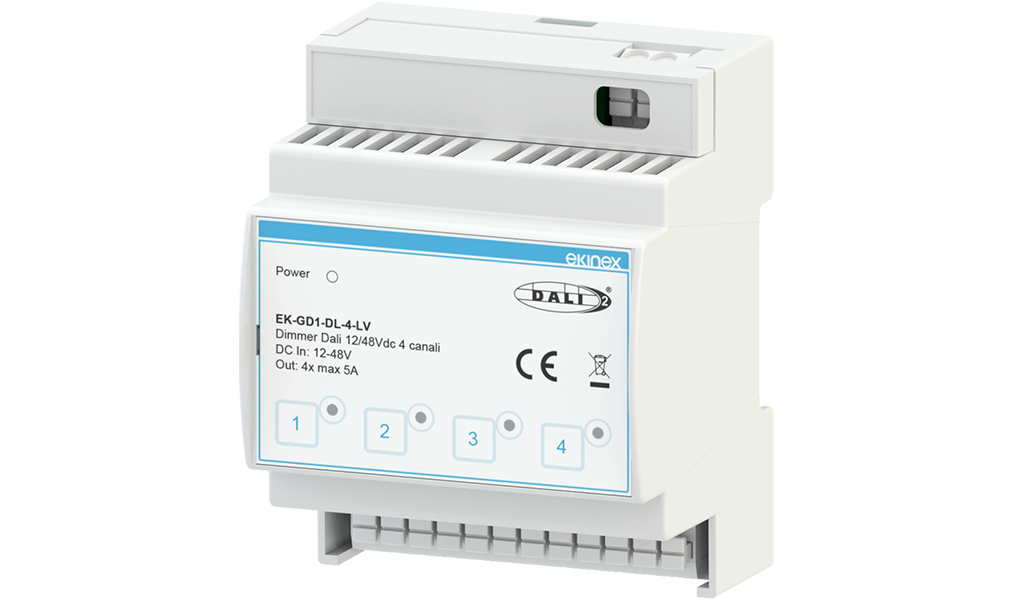

4 kanallı DALI-2 dimmer EK-GD1-DL-4-LV, 12 ila 48 Vdc alçak gerilimli LED kaynaklarının parlaklık, renk sıcaklığı ve RGBW (DT6) renk kontrolünü PWM dimleme yöntemiyle sağlar.
Yeni FLICKER-FREE standardına tam uyumludur. IEC 62386 standardına uygun DALI-2 veriyolu girişi.
Teknik Veriler
Elektriksel Özellikler
Cihaz Besleme Gerilimi10,8 Vdc (min) ... 52,8 Vdc (maks)
Güç Tüketimi (40°C'de)Toplam 480 W
DALI Akım Çekimi1,53 mA
PWM FrekansıAyarlanabilir (300 / 600 / 1200 / 2000 Hz)
Flicker StandardıIEEE 1789-2015 uyarınca güvenli bölge
Gövde ve Montaj Özellikleri
Gövde MalzemesiPlastik muhafaza
Modüler Genişlik4 modüler ünite (4 UM)
DIN Rayı Montajı35 mm DIN rayına montaj (EN 60715 standardına uygun)
Koruma DerecesiIP20 (monte edilmiş cihaz)
Fonksiyonlar ve Özellikler
Hafıza fonksiyonu
Tamamen kapanmaya kadar parlaklık ayarı (dim-to-dark)
Minimum parlaklık seviyesi: %0,1 (push buton ile %1)
Ayarlanabilir frekanslı PWM modülasyonu (300 / 600 / 1200 / 2000 Hz)
Ayarlanabilir dimleme eğrisi: lineer / kuadratik / üstel
Yumuşak açılma ve kapanma (smooth fade)
Optimize edilmiş yumuşak çıkış eğrisi
4 bağımsız alçak gerilim PWM çıkış kanalı (RGBW, Tunable White veya bağımsız tekil kanallar)
Bağlantı ve Devreye Alma
Çalışma modu, dimleme frekansı ve bağlantıların yapılandırılması için Dip-switch bulunmaktadır. Kolay montaj ve güvenli kablolama için yaylı klemensler ile donatılmıştır.
