Açıklama

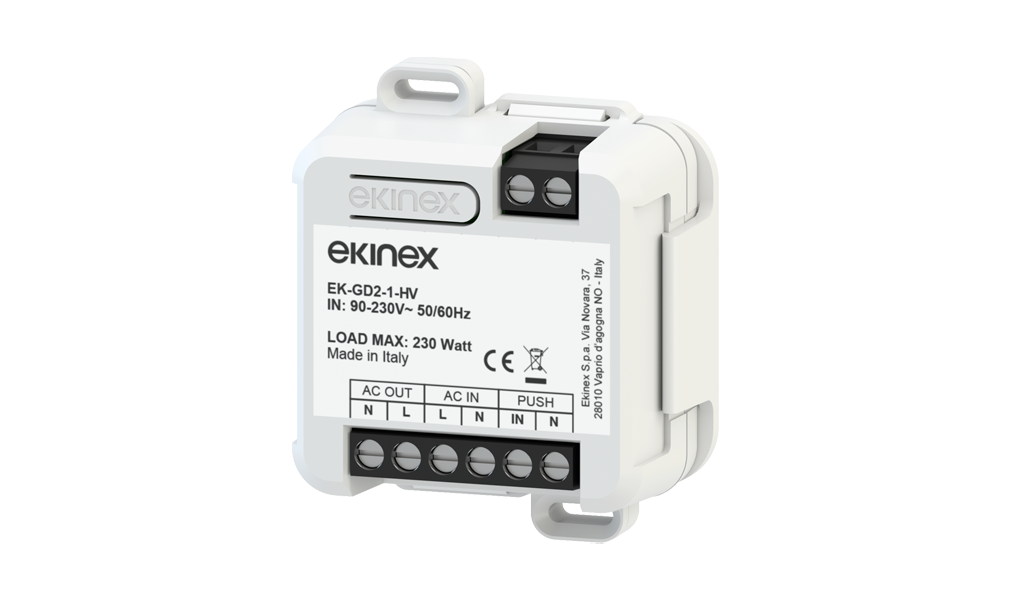

Tek kanallı faz kesim (phase cut) dimmer EK-GD2-1-HV, 90-230 Vac 50/60 Hz besleme gerilimli LED ve halojen aydınlatma kaynaklarının 220W'a kadar parlaklık kontrolünü (dimleme) sağlar.
NOT: Elektronik yükler ve/veya LED kaynakları için maksimum güç nominal değerin yarısı olarak dikkate alınmalıdır.
Teknik Veriler
Elektriksel Özellikler
Dimmer TipiFaz kesme çıkışlı tek kanallı dimmer
Besleme Gerilimi Aralığı90 - 230 Vac 50/60 Hz
Maksimum Çıkış Gücü230 W (220 W nominal)
Kontrol Girişleriİzole olmayan N.A. (Normalde Açık) buton
Maksimum Rezistif Yük1 A
İletken Çapı / Kesiti12-30 AWG (0,05 - 2,5 mm²)
Depolama SıcaklığıMin: -40 °C ... Maks: +60 °C
Gövde ve Montaj Özellikleri
Gövde MalzemesiPlastik muhafaza
Montaj ŞekliBağlantı kutularına (buat) veya duvara serbest montaj
DIN Rayı MontajıBirlikte verilen özel tutucu braket ile 35 mm DIN rayına montaj
Koruma DerecesiIP10 (monte edilmiş cihaz)
Fonksiyonlar ve Özellikler
Tamamen kapanmaya kadar parlaklık ayarı (dim-to-dark)
Minimum parlaklık seviyesi: %1
Optimize edilmiş yumuşak çıkış eğrisi
Doğrudan harici N.A. buton üzerinden tek dokunuşla açma/kapama ve uzun basışla dimleme
Kompakt yapısı sayesinde buat kutularında veya panolarda minimum yer kaplar
Bağlantı ve Devreye Alma
Cihaz üzerinde kumanda (buton), şebeke beslemesi ve yükler için vidalı klemensler bulunmaktadır. Standart yaylı (impuls) butonlar ile kolayca devreye alınır.
