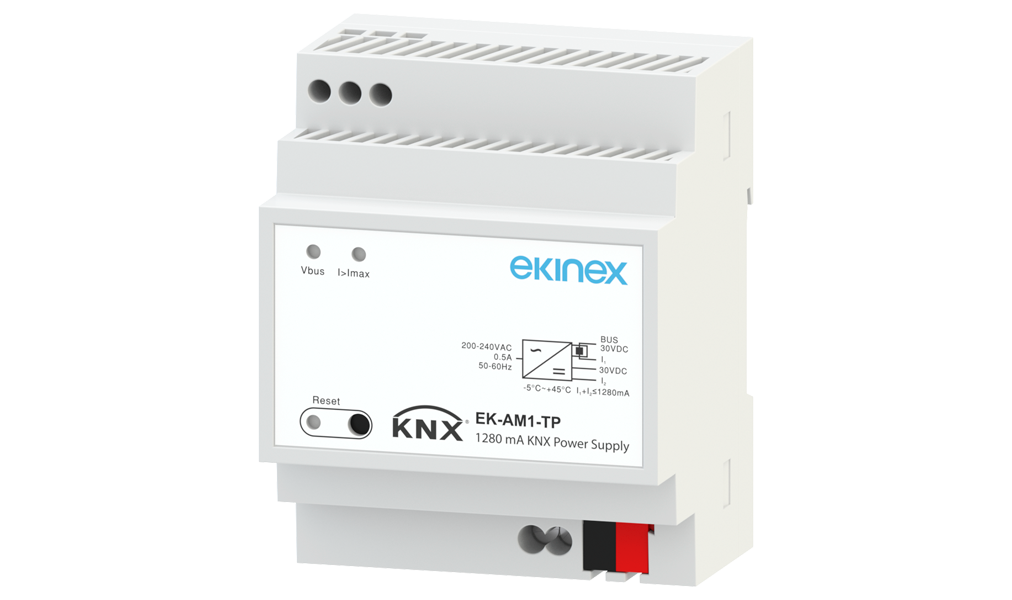

KNX Veriyolu Güç Kaynağı 1280 mA

Kod: EK-AM1-TP

Açıklama

Ekinex® EK-AM1-TP güç kaynağı, KNX veriyolu sisteminin çalışması için gerekli olan 30 Vdc gerilimi üretir ve denetler. Cihaz içerisine entegre edilmiş şok bobini (choke), güç beslemesi ile veriyolu hattı arasında dekuplaj sağlar. Çıkış katı aşırı yük ve kısa devre korumasına sahiptir.

Diğer SELV (Güvenlik Ekstra Düşük Gerilim) cihazlarının yardımcı beslemesi için kullanılabilecek ek bir 30 Vdc çıkışa sahiptir. İki çıkışın (KNX veriyolu hattı ve yardımcı güç kaynağı) sağladığı toplam akım 1280 mA değerini aşamaz. Cihaz, şebeke gerilimindeki kısa süreli kesintileri tamponlayabilir (maks. 200 ms).

Bağlantılar

KNX klemensi ile KNX veriyolu hattı bağlantısı
Özel vidalı klemensler ile 30 Vdc yardımcı besleme çıkışı bağlantısı
Vidalı klemensler ile 230 Vac şebeke güç besleme bağlantısı

Teknik Veriler

Besleme Gerilimi230 Vac, 50/60 Hz

Güç Tüketimi39 W

Güç Kaybı (Kayıplar)< 3 W

Veriyolu Hattı Gerilimi30 Vdc +1/-2 Vdc SELV

Yardımcı Çıkış Gerilimi30 Vdc

Nominal Akım (Toplam Çıkış)1280 mA

Tamponlama Süresi (Buffer Time)200 ms

Modül Genişliği4 UM (72 mm)

Montaj35 mm DIN rayı (EN 60715)

Gövde MalzemesiPlastik muhafaza

Koruma DerecesiIP20 (EN 60529 uyarınca cihaz takılıyken)

İklimsel SınıflandırmaSınıf 3K5 (EN 50491-2)

Mekanik SınıflandırmaSınıf 3M2 (EN 50491-2)

Kirlilik Derecesi2 (IEC 60664-1)

Güvenlik SınıfıSınıf I

Ağırlık320 g

Fonksiyonlar ve Özellikler

1280 mA yüksek akım kapasitesi ile yoğun KNX hatları için kararlı güç beslemesi.

Entegre şok bobini ile doğrudan KNX veriyolu hattına filtreli bağlantı.

SELV ekstra düşük gerilimli diğer cihazlar için bağımsız 30 Vdc yardımcı besleme çıkışı.

Aşırı yük ve kısa devreye karşı tam elektronik koruma mimarisi.

Şebeke kesintilerine karşı 200 ms tamponlama süresi.

Cihazın devrede olduğunu bildiren yeşil renkli Vbus çalışma LED göstergesi.

4 modül DIN ray montaj formu (4 UM = 72 mm).

Yapılandırma ve Devreye Alma

Güç kaynağı ETS® (Engineering Tool Software) programı üzerinden konfigürasyon gerektirmez. Güç kaynağını bir ETS projesine eklemek için APEKAM1TP ##.knxprod (## = sürüm) uygulama programı mevcuttur. Cihazı devreye almak için bağlı olduğu giriş besleme hattına enerji vermek yeterlidir. Vbus işaretli yeşil LED'in yanması cihazın düzenli çalıştığını gösterir.
