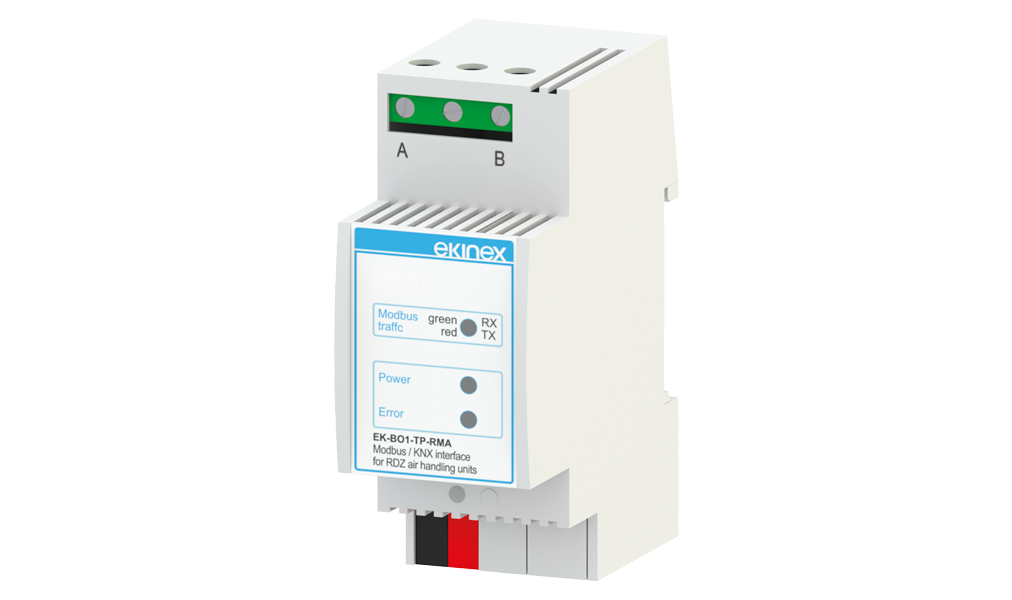

RDZ Havalandırma Üniteleri için Modbus / KNX Arayüzü

Kod: EK-BO1-TP-RMA

Üretimi Sonlandırıldı

RDZ Havalandırma Üniteleri için Modbus / KNX Arayüzü

Açıklama

Ekinex® EK-BO1-TP-RMA arayüzü, RS-485 Modbus iletişim portlu kontrol kartına sahip RDZ havalandırma üniteleri ile KNX sistemi (TP) arasında çift yönlü iletişim sağlayan modüler bir KNX S-mode cihazıdır.

Arayüz sayesinde havalandırma üniteleri tarafından gerçekleştirilen işlevler KNX cihazları tarafından kontrol edilebilir ve izlenebilir. Cihaz entegre bir KNX veri yolu iletişim modülüne sahiptir ve 35 mm ray montajı için tasarlanmıştır. Güç doğrudan KNX veri yolu üzerinden sağlanır.

Teknik Veriler

Güç Kaynağı ve Tüketim

Besleme GerilimiKNX veri yolu hattından 30 Vdc

Akım Tüketimi (ana veriyolu hattından)< 13 mA

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

Modüler Genişlik2 modül (1 birim = 18 mm, toplam 36 mm)

Boyutlar (G x Y x D)36 x 94 x 71 mm

Montaj35 mm DIN rayı montajı (EN 60715)

Ağırlık70 g

Koruma DerecesiIP20 (monte edilmiş cihaz)

Güvenlik SınıfıSınıf II

Fonksiyonlar ve Özellikler

RDZ havalandırma üniteleri ile KNX TP veri yolu arasında çift yönlü Modbus RS-485 iletişimi

Havalandırma ünitesi fonksiyonlarının KNX cihazları üzerinden kontrolü ve izlenmesi

Ek harici güç kaynağı gerektirmeyen, doğrudan KNX veri yolundan besleme

Standart 35 mm ray montajı için kompakt 2 modül (36 mm) DIN rayı tasarımı

ETS5 ve üzeri sürümler ile kolay ve standart KNX S-mode yapılandırması

Yapılandırma ve Devreye Alma

Cihazın yapılandırma ve devreye alma işlemleri ETS® (Engineering Tool Software) V5 veya daha sonraki sürümlerin kullanılmasını gerektirir. Bu faaliyetler, bina otomasyon sisteminin tasarımına uygun olarak yetkili bir profesyonel tarafından gerçekleştirilmelidir.
