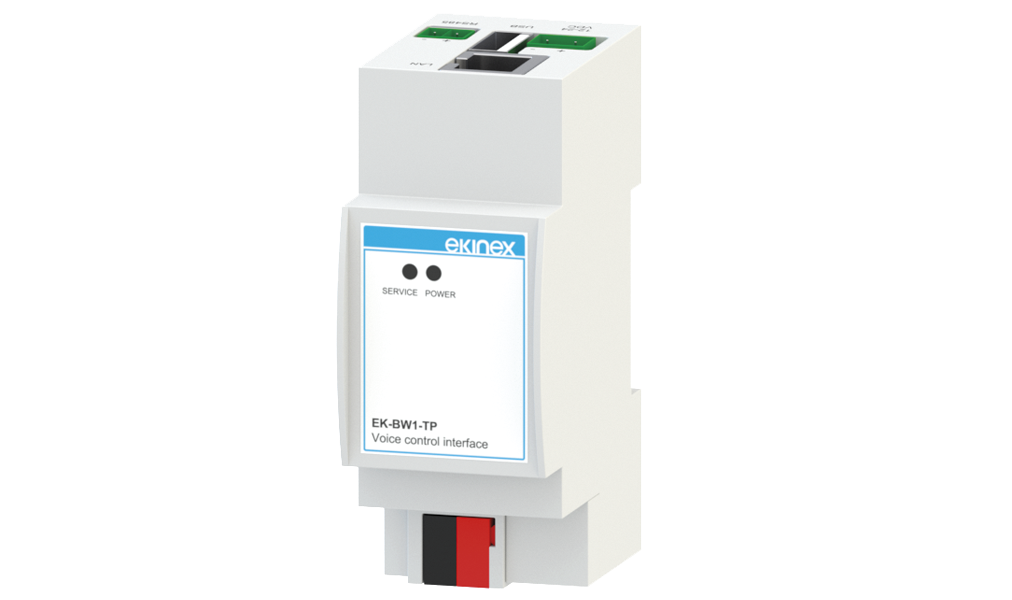

KNX Sesli Komut Arayüzü

Kod: EK-BW1-TP

Açıklama

KNX ağı (TP, bükümlü çift) ile Amazon Alexa veya Google Assistant özellikli akıllı ev hoparlörleri arasında arayüz fonksiyonu gören cihazdır. Ekinex bulut servislerine bağlı bu arayüz; modern standart bir KNX binasının aydınlatma, iklimlendirme ve motorlu perdelerinin sesli komutlarla kontrolü için son derece uygundur.

Ürün, DIN profil rayına montaj için tasarlanmıştır ve panoda 2 modül yer kaplar. 12-24 Vdc güç beslemesi haricidir (güç kaynağı teslimat kapsamına dahil değildir). Gömülü işletim sistemine dayalı donanıma sahip ürün, bir KNX TP (bükümlü çift) düğümüne sahiptir ve bu sayede doğrudan KNX cihazlarının veriyolu ağına bağlanabilir. Harici bağlantı, cihazı doğrudan yerel yönlendiriciye bağlayan Ethernet portu üzerinden gerçekleştirilir.

Entegre Web Sunucusu Fonksiyonları

Arayüz ağ ayarlarının yapılandırılması

Ekinex bulut servislerine kayıt ve abonelik yönetimi

ETS projesinin otomatik içe aktarılması ve önceki içe aktarımlarla birleştirilmesi

Sesli kontrol aksesuarlarının konfigürasyonu (maksimum 150 aksesuar): aydınlatma (açma/kapama, dim ve RGB), motorizasyonlar (açma/kapama, durdurma ve pozisyon) ve iklimlendirme

Sesli asistanlar tarafından senaryo olarak çağrılabilecek KNX veriyolu aksiyon dizilimlerinin (senaryolar) yapılandırılması

KNX veriyolundaki olaylar ile uyumlu servisler (ör. e-posta gönderimi) arasında ilişkilendirme kuralları oluşturmak için IFTTT (If This Then That) bulut platformu entegrasyonu

Servisin eksiksiz konfigürasyonu için Amazon Alexa ve Google Assistant uygulamalarında sırasıyla Ekinex yeteneği (skill) ve aksiyonu (action) mevcuttur.

Teknik Veriler

Güç Kaynağı

Harici Besleme Gerilimi12-24 Vdc (güç kaynağı dahil değildir)

Akım Tüketimi12 Vdc'de 240 mA

Besleme KlemensiÖzel geçmeli klemens (birlikte verilir)

KNX Veriyolu Gerilimi21..30 Vdc (SELV)

Ortam Koşulları

Çalışma Sıcaklığı0°C ... +40°C

Depolama Sıcaklığı-10°C ... +70°C

Taşıma Sıcaklığı-10°C ... +70°C

Bağıl Nem%95 (yoğuşmasız)

İklim Sınıflandırması3K5 (iç mekan, kuru) ve mekanik 3M2 (EN 50491-2)

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

Modüler Genişlik2 UM (1 UM = 18 mm, 36 mm)

Boyutlar (G x Y x D)36 x 90.5 x 62 mm

Ağırlık120 g

Montaj35 mm DIN rayı (EN 60715)

Koruma SınıfıIP20 (EN 60529)

Yalıtım SınıfıSınıf II (EN 60335-1)

Bağlantılar ve Arayüzler

KNX TP VeriyoluKırmızı / siyah standart klemens

Ethernet Portu1 adet RJ45 (Cat. 5 veya üzeri kablo)

Ön LED GöstergeleriPOWER LED (güç) ve SERVICE LED (işlem)

Sıfırlama (RESET)Ön kapak altında dikey kart üzerinde 1 buton

RS485 PortuKullanılmaz (gelecek fonksiyonlar için)

USB 2.0 PortuKullanılmaz (gelecek fonksiyonlar için)

Fonksiyonlar ve Özellikler

Amazon Alexa ve Google Assistant akıllı hoparlörleri ile KNX ağ entegrasyonu

Aydınlatma, iklimlendirme ve motorlu perdelerin doğrudan sesli komutlarla kontrolü

150 adede kadar sesli kontrol aksesuarı tanımlama imkanı

ETS proje dosyasını doğrudan içe aktararak grup adreslerini otomatik eşleştirme

Sesli asistanlar ile tetiklenebilen çoklu eylem dizilimleri ve konfor senaryoları

IFTTT bulut platformu ile e-posta gönderimi ve üçüncü parti servis tetiklemeleri

Entegre web sunucusu üzerinden ek bir yazılıma ihtiyaç duymadan yapılandırma

Güvenli Ekinex Cloud altyapısı üzerinden kesintisiz bulut senkronizasyonu

Konfigürasyon ve Devreye Alma

Cihazın yapılandırması entegre web sunucusu üzerinden internet tarayıcısı ile yapılır. Amazon Alexa ve Google Assistant uygulamalarındaki resmi Ekinex yetenekleri (skill/action) etkinleştirilerek sesli asistan bağlantısı tamamlanır.
