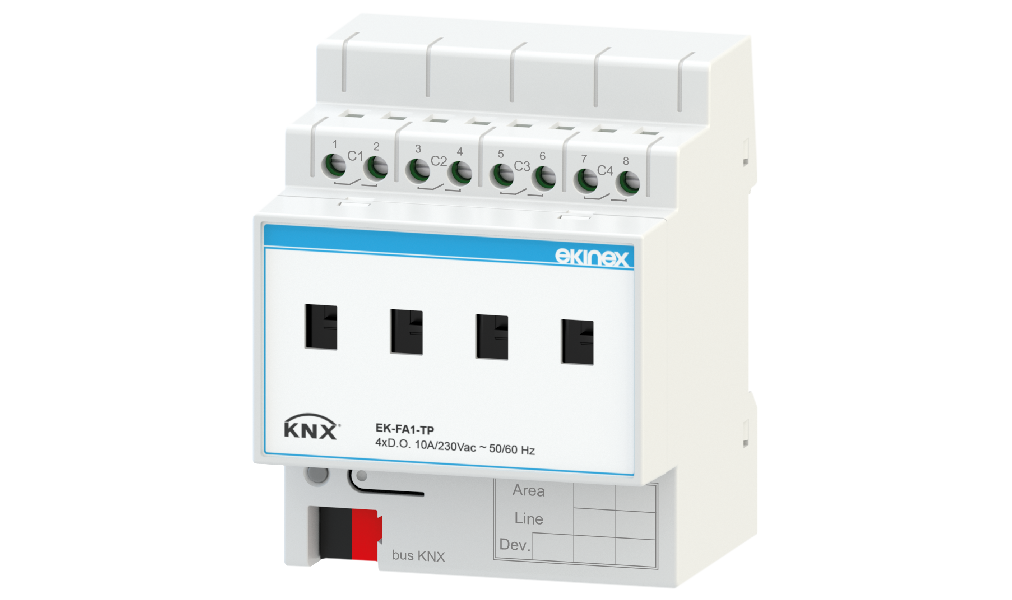

4 Kanallı Binari Çıkış

Kod: EK-FA1-TP

Üretimden Kaldırıldı

Açıklama

Ekinex® EK-FA1-TP binari çıkış, 4 grup elektrik yükünü bağımsız olarak kontrol etmenize olanak tanır; bu amaçla cihaz, potansiyelsiz rölelere sahip çıkışlarla donatılmıştır. Cihazın kilitlemeli (latching) röleleri, veri yolunda elektrik kesintisi yaşansa dahi kumanda durumunun korunmasını garanti eder.

Ön paneldeki kollar her bir çıkış kanalının durumunu gösterir ve acil durumlarda yüklerin (bir alet yardımıyla) manuel kontrolüne olanak tanır. Cihaz, entegre bir KNX veri yolu iletişim modülüne sahiptir ve standart 35 mm DIN rayına montaj için üretilmiştir. Cihaz KNX veri yolu üzerinden beslenir ve harici bir yardımcı güç kaynağı gerektirmez.

Teknik Veriler

Güç Beslemesi

•KNX bus üzerinden 30 Vdc gerilim
•Veri yolundan akım tüketimi < 12 mA
•Veri yolundan güç tüketimi 360 mW

Çıkışlar

•4 adet kilitlemeli (latching) röle
•Nominal gerilim (Un): 100-230Vac, 50/60Hz
•Nominal akım (In): maks 10 A (hem 100Vac hem 230Vac için)
•Anahtarlanan güç: 1000W @100Vac - 2200 W @230Vac

Teslimat Kapsamı

Teslimat kapsamına veri yoluna bağlantı için bir klemens bloğu dahildir.

Fonksiyonlar / Özellikler

Plastik gövde

Ön panelde programlama butonu ve LED'i

KNX klemens bloğu ile veri yolu hattına bağlantı

Vidalı klemenslerle çıkışların bağlantısı

Aşırı gerilim sınıfı III (EN 60664-1 uyarınca)

İklimsel sınıflandırma 3K5 ve mekanik 3M2 (EN 50491-2 uyarınca)

Kirlilik derecesi 2 (IEC 60664-1 uyarınca)

35 mm ray üzerine montaj (EN 60715 uyarınca)

4 modüler ünite (1 MU = 18 mm)

IP20 koruma derecesi (kurulu cihaz)

Ağırlık 205 g

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı bir açıklaması cihazın uygulama kılavuzunda bulunabilir. Konfigürasyon ve devreye alma için ETS5 veya daha sonraki sürümler gereklidir. ETS uygulama programı: APEKFA1TP##.knxprod (## = sürüm).
