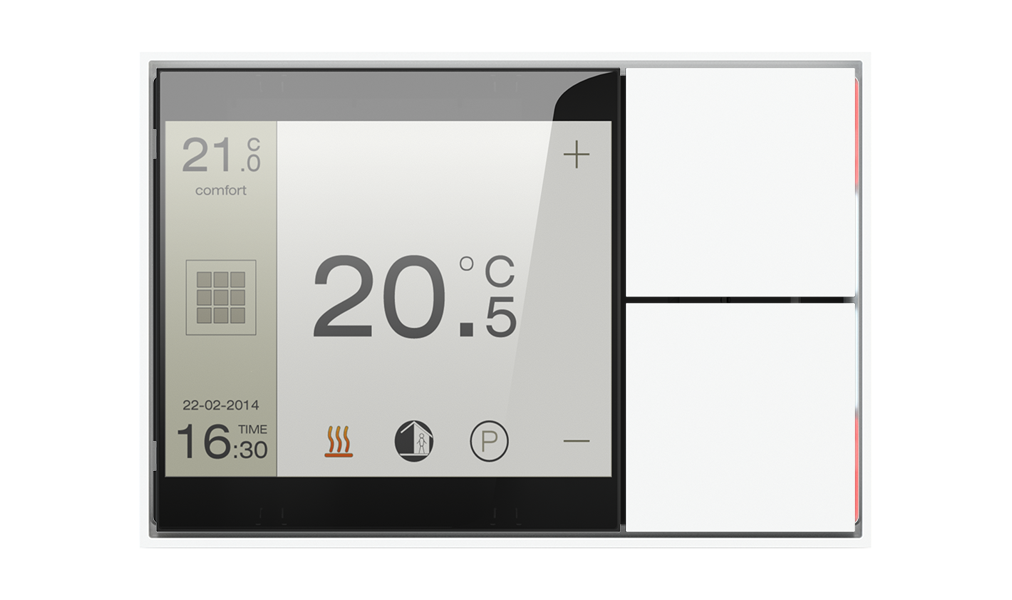

2 Butonlu Touch&See Ekranı EF2

FF Serisi • EK-EF2-TP

Teknopolimer: Saf Beyaz (RAL 9016) - GAR

Açıklama

2 butonlu Ekinex® Touch&See (EK-EF2-TP), KNX veriyolu fonksiyonlarının anahtarlanması, kontrolü ve görselleştirilmesi için tasarlanmış hepsi bir arada bir KNX dokunmatik ekran ve kontrol ünitesidir.

Dokunmatik ekranı ve sezgisel grafik kullanıcı arayüzü sayesinde, KNX aktüatörlerini pratik ve sezgisel bir biçimde yönetmek, sistem sensör ve aktüatörlerinden gelen verileri izlemek ve 8 bağımsız bölgeye kadar oda termostatı fonksiyonunu gerçekleştirmek mümkündür. Sıcaklık değeri cihaz üzerindeki dahili sensörden ölçülebilirken, diğer bölgelerin sıcaklık bilgileri KNX veriyolu üzerinden alınabilir.

Entegre 2 kanallı buton ünitesi yüklerin açma/kapama kontrolünü, aydınlatma armatürlerinin parlaklık ayarını (dimmer), panjur ve jaluzi motorlarının kontrolünü veya programlanabilir diğer tüm kumanda fonksiyonlarını doğrudan fiziksel tuşlarla gerçekleştirme imkânı sunar. Durum bildirim LED'leri mavi/yeşil veya kırmızı/beyaz renk kombinasyonlarında seçilebilir.

Cihaz entegre bir KNX veriyolu iletişim modülüne sahiptir ve standart duvar tipi sıva altı buatlara monte edilir; doğrudan KNX veriyolundan SELV gerilimi ile beslenir ve ekran donanımı için harici 30 Vdc yardımcı güç kaynağı gerektirir.

Fonksiyonlar ve Özellikler

3,5” TFT arkadan aydınlatmalı dokunmatik ekran (320 x 240 piksel çözünürlük, 65.536 renk)
Yedi ana grafik sayfası ile zengin arayüz yönetimi
8 bağımsız bölgeye kadar entegre KNX oda termostatı fonksiyonu
Entegre sıcaklık sensörü
2 kanallı entegre buton ünitesi (4 bağımsız fonksiyona kadar yapılandırma olanağı)
Her kanal için serbestçe programlanabilen 4 adet LED (örneğin durum bildirimi ve/veya gece yönlendirme ışığı)
LED'ler için 2 farklı renk kombinasyonu seçeneği (mavi / yeşil veya kırmızı / beyaz)
Yüksek kaliteli termoplastik gövde
KNX klemensi (kırmızı / siyah) ile veriyolu hattına doğrudan bağlantı
Özel klemens (sarı / beyaz) ile 30 Vdc yardımcı güç kaynağı bağlantısı
Cihazın arka tarafında programlama butonu ve programlama LED'i
Yuvarlak, kare veya dikdörtgen sıva altı buatlara montaj imkânı
IP20 koruma derecesi (montaj tamamlandığında)
Ağırlık: 130 g (montaj plakası ile birlikte)

Teknik Veriler

KNX bus hattı üzerinden 30 Vdc SELV güç beslemesi (veri iletişimi)
30 Vdc yardımcı güç beslemesi (ekran arka aydınlatması ve işlemci)

Teslimat Kapsamı

Teslimat içeriğine KNX veriyolu bağlantı klemensi, yardımcı güç kaynağı için sarı/beyaz bağlantı klemensi, yuvarlak veya kare buatlara (60 mm vida sabitleme mesafesi) ya da 3 modül dikdörtgen buatlara (83,5 mm vida sabitleme mesafesi) montaj için metal destek plakası ve iki çift sabitleme vidası dahildir.

Aksesuarlar

Aşağıdaki aksesuarlar ayrıca sipariş edilmelidir:

2 adet 40 x 40 mm kare tuş takımı
Form veya Flank versiyonu dikdörtgen çerçeve

Yapılandırma ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Yapılandırma ve devreye alma için ETS5 veya üzeri sürümler gereklidir. ETS uygulama programı: APEKEF2TP##.knxprod (## = sürüm numarası). Desteklenen diller: İngilizce, Fransızca, Almanca, İtalyanca.
