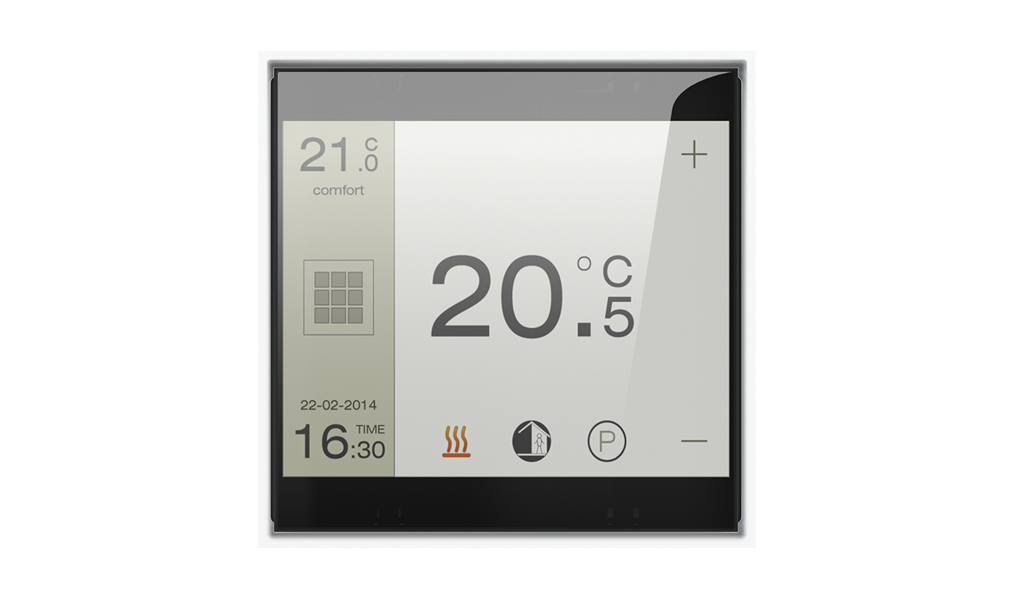

Touch&See Ekranı EC2

Kod: EK-EC2-TP

Üretim Sonu

Teknopolimer: Saf Beyaz (RAL 9016) - GAR

Açıklama

Ekinex® Touch&See (EK-EC2-TP), KNX veriyolu fonksiyonlarının anahtarlanması, kontrolü ve görselleştirilmesi için tasarlanmış gelişmiş bir KNX dokunmatik ekrandır.

Dokunmatik ekranı ve sezgisel grafik kullanıcı arayüzü sayesinde, KNX aktüatörlerini kolay ve kullanıcı dostu bir şekilde kontrol etmek, sensör ve aktüatörlerden gelen sistem bilgilerini görüntülemek ve veriyolundan ölçülen sıcaklık değerlerini alarak 8 bağımsız zona kadar oda termostatı olarak işlev görmek mümkündür.

Entegre KNX bus iletişim modülüne sahip olan cihaz, standart duvar buatlarına monte edilir; doğrudan KNX veriyolundan SELV gerilimi ile beslenir ve ekran çalışması için harici 30 Vdc yardımcı güç kaynağı gerektirir.

Fonksiyonlar ve Özellikler

3,5” TFT arkadan aydınlatmalı dokunmatik ekran (320 x 240 piksel çözünürlük, 65.536 renk)
Yedi ana fonksiyonel grafik sayfası
Yüksek kaliteli polimer gövde
Standart KNX klemensi ile doğrudan veriyolu bağlantısı
Sarı / beyaz klemens ile yardımcı güç kaynağı bağlantısı
Arka panelde fiziksel programlama butonu ve LED'i
Yuvarlak veya kare buat üzerine sıva altı montaj (60 mm vida mesafesi)
IP20 koruma derecesi (montajı tamamlandığında)
Ağırlık: 110 g (metal montaj desteği ile birlikte)

Teknik Veriler

KNX bus hattı üzerinden SELV güç beslemesi (veri iletişimi)
30 Vdc yardımcı güç beslemesi (ekran arka aydınlatması ve işlemci)

Teslimat Kapsamı

Teslimat içeriğine KNX veriyolu bağlantı klemensi, yardımcı güç kaynağı için sarı/beyaz bağlantı klemensi, yuvarlak veya kare buatlara montaj için metal destek plakası (60 mm vida sabitleme mesafesi) ve iki çift sabitleme vidası dahildir.

Aksesuarlar

Aşağıdaki aksesuarlar ayrıca sipariş edilmelidir:

Form veya Flank serisi kare çerçeve ('NF versiyonunda çerçevesiz kullanılır)

Yapılandırma ve Devreye Alma

Cihaz parametrelerinin ayrıntılı açıklaması ürünün KNX uygulama kılavuzunda yer almaktadır. Yapılandırma ve devreye alma işlemleri ETS5 veya daha yeni sürümleri gerektirir. ETS uygulama programı: APEKEC2TP##.knxprod (## = sürüm). Desteklenen diller: İngilizce, Fransızca, Almanca, İtalyanca.
