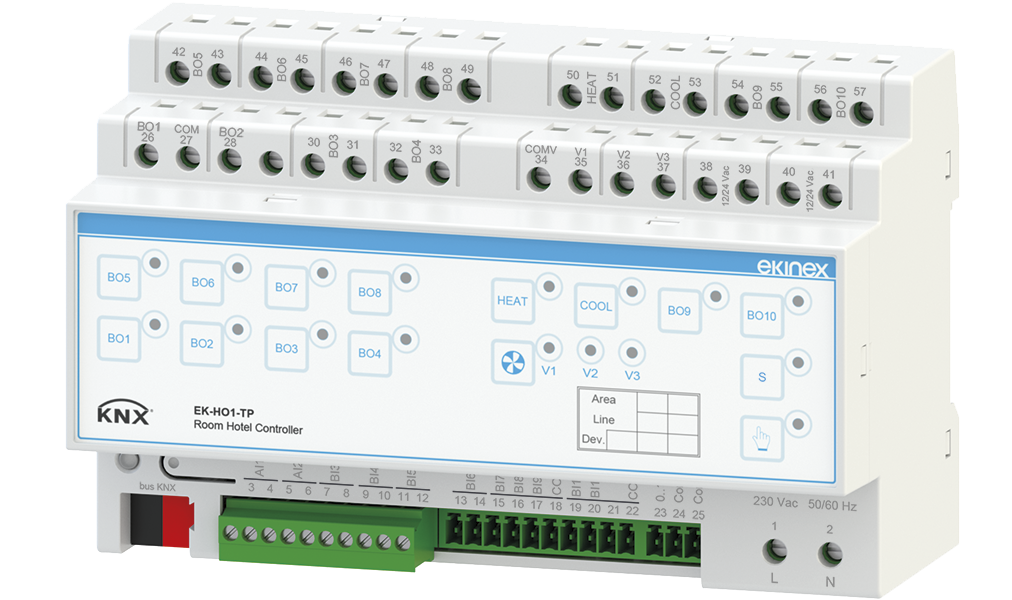

Otel Uygulamaları İçin Giriş/Çıkış Modülü

Kod: EK-HO1-TP

Üretimden Kaldırıldı

Otel Uygulamaları İçin Giriş/Çıkış Modülü

Açıklama

Ekinex® EK-HO1-TP modülü, bir otel odasının tüm temel işlevlerinin tek bir merkezden yönetilmesini sağlar: Aydınlatma, sıcaklık kontrolü (termoregülasyon), motorlu panjur ve perde yönetimi ile giriş/çıkış sinyalizasyonları.

Cihaz, manuel kontrol için membran tuşlar ve çıkış durum gösterge LED'leri ile donatılmıştır; özel bir buton otomatik ve manuel çalışma modları arasında hızlı geçiş yapmayı sağlar.

Cihaz entegre bir KNX veriyolu iletişim modülüne sahiptir ve standart 35 mm DIN rayına montaj için üretilmiştir. KNX veriyolu üzerinden beslenir; çalışır durumda olması için ek olarak 230 Vac şebeke gerilimi gerektirir.

Teknik Veriler

Güç Beslemesi

•Yük beslemesi: 230 Vac 50/60 Hz; elektrikli kilit 12-24 V
•Güç beslemesi (elektronik): KNX veriyolu üzerinden 30 Vdc
•Veriyolundan akım tüketimi: < 10 mA
•Veriyolu üzerindeki güç: < 240 mW

Girişler

•NTC sıcaklık sensörü için 1 analog giriş (termostat fonksiyonu)
•Analog veya dijital olarak serbestçe yapılandırılabilir 1 giriş
•10 dijital giriş: 4 genel amaçlı, 2 kapı veya pencere açılma kontağı, 1 acil yardım çağrısı çekme ipi butonu, 1 kart yuvası / enerji tasarrufu kontağı, 2 «Rahatsız Etmeyin» ve «Odayı Temizleyin» butonu

Çıkışlar

•15 dijital çıkış: 3 genel amaçlı, 3 sinyalizasyon göstergesi («odada konuk var», «atanmış oda», «oda meşgul ve acil yardım»), 2 motorlu perde veya panjur kontrolü için eşleşmiş röle, 1 nezaket ışığı kontrolü, 5 fancoil ünitesi için (3 fan kademesi ve 2 sıcak/soğuk vana elektrotermal aktüatör kumandası), 1 oda kontaktörü ve yardımcı devreler için dijital çıkış, 1 elektrikli kapı kilidini kumanda etmek için 12/24 Vac beslemeli çıkış
•Fancoil fan hızı kontrolü için 1 analog 0-10 V çıkış

Teslimat Kapsamı

Teslimat kapsamına KNX veriyolu bağlantısı için bir klemens bloğu dahildir.

Fonksiyonlar / Özellikler

Plastik gövde

Ön yüzde programlama butonu ve LED'i

Giriş ve çıkış durumlarını gösteren LED'li membran klavye

Otomatik / manuel çalışma modu geçiş butonu

KNX klemensi ile veriyolu hattına doğrudan bağlantı

Girişler, çıkışlar ve 230 Vac besleme bağlantısı için vidalı klemensler

3K5 iklimsel ve 3M2 mekanik sınıflandırma (EN 50491-2 uyarınca)

Aşırı gerilim sınıfı III (EN 60664-1 uyarınca)

Kirlilik derecesi 2 (IEC 60664-1 uyarınca)

Standart 35 mm DIN rayına montaj (EN 60715 uyarınca)

8 modüler birim (1 modül = 18 mm)

IP20 koruma derecesi (cihaz monte edildiğinde)

Ağırlık: 595 g

Yapılandırma ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Yapılandırma ve devreye alma işlemleri için ETS5 2.0 veya daha güncel sürümler gereklidir. ETS uygulama programı: APEKHO1TP##.knxprod (## = sürüm numarası).
