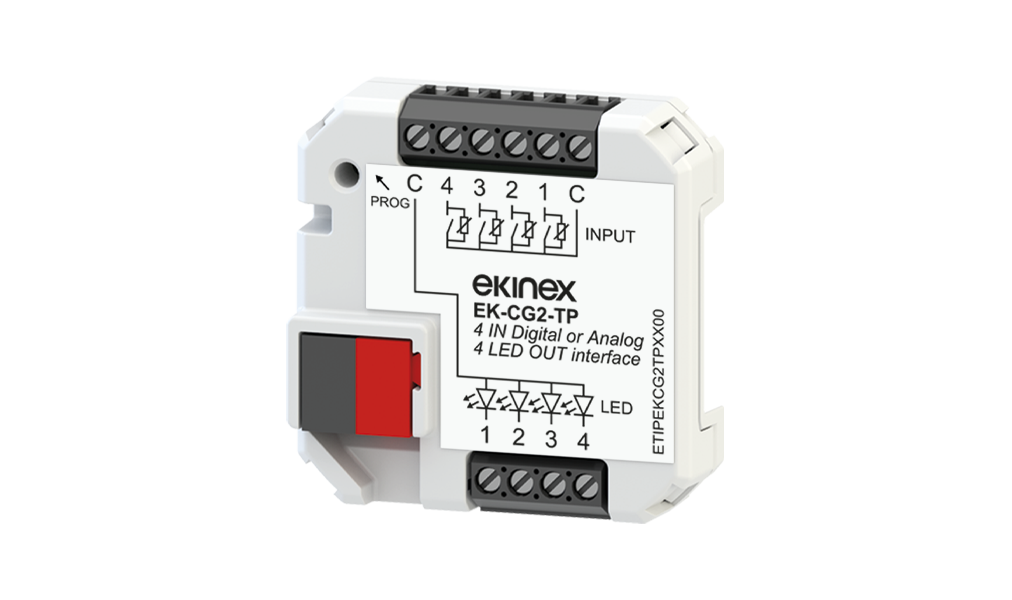

Evrensel Arayüz CG2 (DI veya NTC Olarak Yapılandırılabilir 4 Giriş / 4 Çıkış, Termostat Fonksiyonlu)

Kod: EK-CG2-TP

Açıklama

Ekinex® EK-CG2-TP evrensel buton arayüzü, giriş ve/veya çıkış modülü olarak kullanılabilen son derece esnek bir KNX S-mode cihazıdır. Cihaz, birbirinden bağımsız olarak yapılandırılabilen 4 giriş ve düşük tüketimli LED'ler için 4 kontrol çıkışı ile donatılmıştır.

Girişler birbirinden bağımsız olarak şu iki şekilde programlanabilir: Geleneksel anahtarlar, butonlar veya kuru kontak sensörler (KNX veriyolunda yerel olarak haberleşmeyen) veya diğer cihazlardan gelen ikili sinyalleri bağlamak için dijital giriş [DI]; veya pasif NTC sıcaklık sensörlerini (25°C'de 10 kΩ) bağlamak için analog giriş [AI]. Bu sensörlerle ölçülen ortam sıcaklık değeri doğrudan veriyoluna gönderilebilir ya da entegre termostat fonksiyonu üzerinden oda/bölge sıcaklık kontrolünde kullanılabilir.

Giriş kanallarının sorgulama gerilimi dahili olarak üretilir. Kompakt yapısıyla sıva altı buat içine, opsiyonel montaj desteği ile 35 mm DIN rayına veya Ekinex® duvar tipi cihazların arkasına monte edilebilir. Cihaz KNX veriyolu hattından (30 Vdc SELV) beslenir ve yardımcı harici güç kaynağı gerektirmez.

Güç Kaynağı

•KNX veriyolu üzerinden 30 Vdc besleme
•Veriyolundan çekilen akım < 10 mA

Teslimat Kapsamı

Teslimat, KNX veriyolu hattına bağlantı için standart bir KNX klemensini içerir. [AI] olarak yapılandırılan kanallara bağlanacak NTC sıcaklık sensörleri ayrıca sipariş edilmelidir.

Aksesuarlar

Standart 35 mm DIN rayına montaj için EK-SMG-35 adaptörü ve Ekinex® duvar tipi cihazların arkasına geçmeli montaj yayı (kod: EK-MAR) ayrıca sipariş edilmelidir.

Entegre Termostat Fonksiyonu

2 Noktalı (ON/OFF) veya Oransal (PWM / Sürekli) Sıcaklık Kontrolü

Isıtma ve soğutma sistemleri için hassas kontrol algoritmalarıyla vana ve fan sürücülerinin yönetimi.

Isıtma ve Soğutma Modları

KNX veriyolu üzerinden veya otomatik olarak ısıtma/soğutma işletim türleri arasında geçiş yapabilme.

4 Bağımsız İşletim Modu

Konfor, bekleme (standby), ekonomi ve bina koruma modları ile her mod için ayrı ısıtma/soğutma set değerleri.

Varlık ve Pencere Kontağı Entegrasyonu

Oda varlık sensörleri veya açık pencere manyetik kontaklarına bağlı olarak otomatik enerji tasarruf modu geçişi.

Ağırlıklı Sıcaklık Ortalaması

Bağlı NTC sensörü ile veriyolundan gelen harici sıcaklık değerinin ağırlıklı ortalamasını alarak ideal bölge sıcaklık tespiti.

Giriş ve Çıkış Fonksiyonları

Açma / Kapama ve Dimleme

Aydınlatma yüklerinin bağımsız açılıp kapatılması veya kısa/uzun basma ile kademeli dim kontrolü.

Panjur ve Jaluzi Yönetimi

Motorlu perdelerin, panjurların ve jaluzi lamellerinin hassas açı ve konum ayarlarıyla kontrol edilmesi.

Senaryo Çağırma ve Kaydetme

Önceden belirlenmiş aydınlatma ve konfor senaryolarının tek bir tuş ile devreye alınması.

Sinyal ve Alarm Durumu Algılama

Güvenlik, su baskını veya manyetik kontak durumlarının KNX veriyoluna anlık alarm bilgisi olarak aktarılması.

Veriyoluna Değer Gönderme

Sıcaklık, parlaklık veya yüzde değerlerinin veriyolundaki diğer aktüatörlere iletilmesi.

Darbe ve Anahtarlama Sayacı

Darbe frekanslarını ve anahtarlama çevrimlerini sayarak bakım ve enerji yönetimi takibi.

4 Adet Düşük Tüketimli LED Çıkışı

Durum geri bildirimi, gece yönlendirme ışığı veya görsel bildirim amacıyla 4 bağımsız LED kontrolü.

Teknik Veriler

Güç Kaynağı

Besleme GerilimiKNX veriyolu hattı üzerinden 30 Vdc SELV

Akım Tüketimi< 10 mA

Giriş ve Çıkış Özellikleri

Giriş Sayısı4 adet bağımsız yapılandırılabilir giriş (kuru kontak [DI] veya NTC [AI])

NTC Sensör TipiNTC 10 kΩ @ 25°C (pasif sıcaklık sensörü)

Sorgulama GerilimiCihaz içinde dahili olarak üretilir

Çıkış Sayısı4 adet düşük tüketimli LED çıkışı (+5V ortak)

Giriş/Çıkış KlemensleriVidalı klemensler (maks. 1 mm² iletken, tork maks. 0.2 Nm)

Veriyolu BağlantısıStandart KNX klemensi (kırmızı / siyah, 0.6 - 0.8 mm)

Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

MontajSıva altı buat, EK-SMG-35 ile 35 mm DIN rayı veya EK-MAR yay

Koruma SınıfıIP20 (EN 60529 uyarınca kurulu cihaz)

Mekanik Sınıflandırma3M2 (EN 50491-2 uyarınca)

Kirlilik Derecesi2 (IEC 60664-1 uyarınca)

Boyutlar43 x 43 x 16 mm (G x Y x D)

Ağırlık20 g

Çevresel Koşullar

Çalışma Sıcaklığı-5°C ... +45°C

Depolama Sıcaklığı-25°C ... +55°C

Taşıma Sıcaklığı-25°C ... +70°C

Bağıl Nem%95 yoğuşmasız

İklimsel Sınıflandırma3K5 (EN 50491-2 uyarınca)

Teslimat Kapsamı

Teslimat kapsamına KNX veriyolu bağlantısı için standart KNX klemensi dahildir. [AI] kanalları için NTC sensörleri ayrı sipariş edilmelidir.

Aksesuarlar

Standart 35 mm DIN rayına montaj için EK-SMG-35 montaj desteği ve Ekinex® duvar tipi mekanizmalarının arkasına sabitleme yayı (kod: EK-MAR) ayrıca sipariş edilmelidir.

Özellikler

Plastik kompakt gövde yapısı

Gövde üzerinde programlama butonu ve LED'i

KNX klemensi ile doğrudan veriyolu hattına pratik bağlantı

4 giriş ve 4 çıkış için vidalı klemens bağlantısı

DI veya NTC 10 kΩ sıcaklık sensörü olarak yapılandırılabilen 4 giriş

Dahili oda termostatı fonksiyonu (2 nokta veya oransal PWM/sürekli kontrol)

IP20 koruma sınıfı (monte edilmiş cihaz)

Yalnızca 20 g ultra hafif ve kompakt tasarım

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Konfigürasyon ve devreye alma işlemleri için ETS5 veya sonraki sürümler gereklidir. ETS uygulama programı: APEKCG2TP01.knxprod (veya güncel sürüm). Cihaz maksimum 93 haberleşme nesnesi ve 255 grup adresini destekler.
