Açıklama

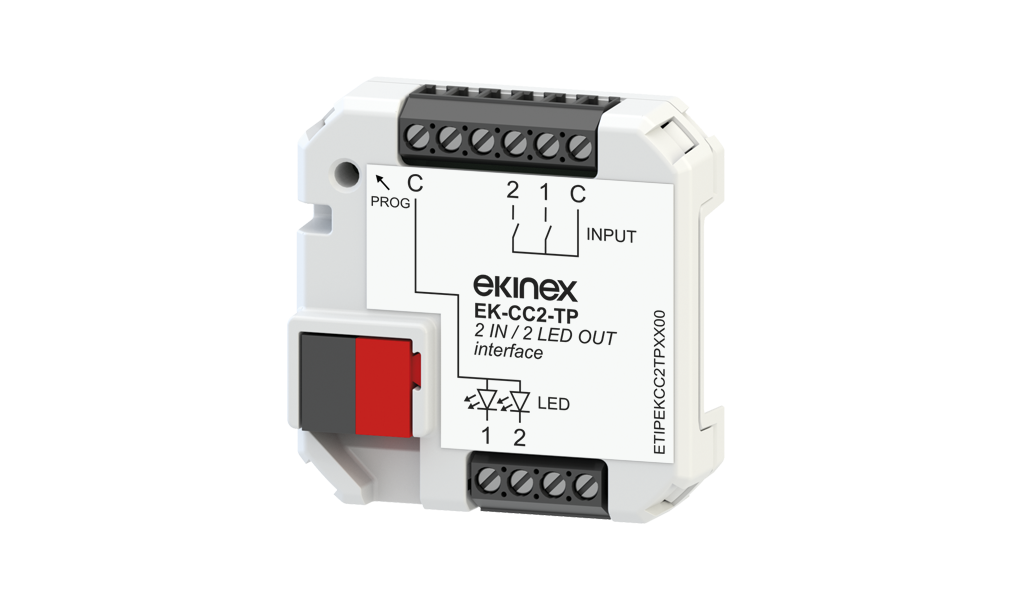

Ekinex® EK-CC2-TP evrensel arayüzü, giriş ve/veya çıkış modülü olarak kullanılabilen bir KNX S-mode cihazıdır.
Cihaz, KNX veriyolu fonksiyonlarını kontrol etmek amacıyla geleneksel anahtarlar, butonlar veya kuru kontak sensörler (KNX veriyolunda yerel olarak haberleşmeyen) ile diğer cihazlardan sağlanan ikili sinyalleri bağlamak için 2 girişe ve durum geri bildirimi ya da gece yönlendirmesi sağlayan düşük tüketimli LED'leri sürmek için 2 çıkışa sahiptir.
Giriş kanallarının sorgulama gerilimi doğrudan cihazın kendi içinde üretilir. Entegre bir KNX veriyolu haberleşme modülüne sahip olan cihaz, sıva altı buat içine doğrudan veya montaj adaptörü ile standart 35 mm DIN rayına monte edilebilir. Cihaz 30 Vdc SELV KNX veriyolu hattından beslenir ve harici bir yardımcı güç kaynağı gerektirmez.
Güç Kaynağı
- •KNX veriyolu üzerinden 30 Vdc besleme
- •Veriyolundan çekilen akım < 10 mA
Teslimat Kapsamı
Teslimat, KNX veriyolu hattına bağlantı için standart bir KNX klemensini içerir.
Aksesuarlar
Standart 35 mm DIN rayına montaj için EK-SMG-35 adaptörü ve Ekinex® duvar tipi cihazların arkasına geçmeli montaj yayı (kod: EK-MAR) ayrıca sipariş edilmelidir.
Fonksiyonlar ve Uygulama Alanları
Açma / Kapama Anahtarlama
Tekil yüklerin veya yük gruplarının bağımsız olarak açılıp kapatılması.
Aydınlatma Dimleme Kontrolü
Işık yoğunluğunun kısa ve uzun basma kombinasyonları veya çift giriş eşleşmesi ile kademeli olarak ayarlanması.
Panjur, Stor ve Jaluzi Kontrolü
Motorlu gölgelendirme sistemlerinin yukarı/aşağı hareketi ve lamellerin adım adım hassas konumlandırılması.
Sinyal ve Alarm Durumu Algılama
Güvenlik kontakları, manyetik kontaklar ve harici sensörlerden gelen kuru kontak durumlarının anlık tespiti.
Senaryo Yönetimi
Önceden tanımlanmış konfor senaryolarının tek bir tuş ile çağrılması veya hafızaya kaydedilmesi.
Veriyoluna Değer Gönderme
Sıcaklık, parlaklık, yüzde veya tam sayı değerlerinin KNX veriyolu üzerinden ilgili aktüatörlere iletilmesi.
Darbe ve Anahtarlama Döngüsü Sayacı
Giriş sinyallerinin darbe frekansını ve anahtarlama çevrimlerini sayarak bakım ve enerji takibi imkanı sunar.
Düşük Tüketimli LED Sürüş Çıkışları
Durum geri bildirimi, gece yönlendirme ışığı veya görsel bildirim amacıyla 2 adet düşük tüketimli LED'in bağımsız kontrolü.
Teknik Veriler
Güç Kaynağı
Giriş ve Çıkış Özellikleri
Fiziksel Özellikler
Çevresel Koşullar
Teslimat Kapsamı
Teslimat kapsamına KNX veriyolu bağlantısı için standart KNX klemensi dahildir.
Aksesuarlar
Standart 35 mm DIN rayına montaj için EK-SMG-35 montaj desteği ve Ekinex® duvar tipi mekanizmalarının arkasına sabitleme yayı (kod: EK-MAR) ayrıca sipariş edilmelidir.
Özellikler
Konfigürasyon ve Devreye Alma
Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Konfigürasyon ve devreye alma işlemleri için ETS5 2.0 veya sonraki sürümler gereklidir. ETS uygulama programı: APEKCC2TP01.knxprod (veya güncel sürüm). Cihaz maksimum 93 haberleşme nesnesi ve 255 grup adresini destekler.
Dokümantasyon
Veri Sayfası
STEKCCDG2TP_EN• v. 2.1(14/01/2022)• PDF• 712.9 KB
Kullanım Kılavuzu
FISPCCDG2TPIEX02_P• v. 2.1(14/01/2022)• PDF• 1 MB
Uygulama Kılavuzu
MAEKCCD2TP1_EN-V1.1_EKINEX_SPA• v. 1.1(24/07/2019)• PDF• 3.7 MB
ETS Uygulama Yazılımı
APEKCC2TP01• v. 01(19/11/2018)• KNXPROD• 98 KB
CE Uygunluk Beyanı
CEEKCC2TP• v2s(18/01/2022)• PDF• 269.5 KB
UKCA Beyanı
UKCADCEKCC2TP• v. 1.0(02/07/2024)• PDF• 417.1 KB
KNX Sertifikası
KNX_Certification_EK-CC2-TP• PDF• 152.5 KB
Teknik Çizim (CAD)
DSEKCC2TP• DXF• 2.6 MB
