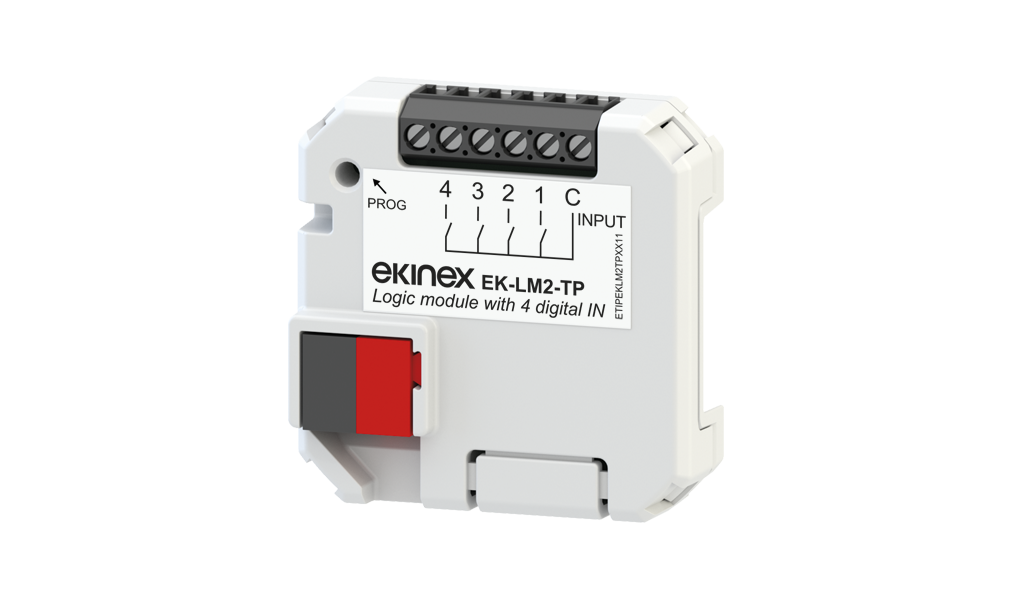

Yapılandırılabilir Mantık Modülü LM2

Kod: EK-LM2-TP

Açıklama

Ekinex® EK-LM2-TP yapılandırılabilir mantık modülü, KNX veriyolu üzerinde iletilen veriler üzerinde mantıksal işlemler ve veri işleme işlevleri gerçekleştirmek için kullanılan bir KNX S-mode cihazıdır.

Cihaz, sıva altı buat içine doğrudan veya opsiyonel EK-SMG-35 montaj adaptörü ile standart 35 mm DIN rayına (EN 60715) monte edilebilir. Ev ve bina otomasyonu KNX sistemlerinde kullanılır. Cihaz, 30 Vdc SELV gerilimine sahip KNX veri yolu hattından beslenir ve yardımcı güç kaynağı gerektirmez.

Ek bir klemens bağlantısı, harici giriş olarak 4 adede kadar potansiyelsiz kuru kontağın doğrudan bağlanmasına imkan tanır.

Uygulanan Bağımsız Fonksiyon Blokları

Mantık (Logic)

Çok sayıda boolean girişi mantıksal işlem kurallarına (AND, OR, XOR vb.) göre birleştirir.

Aritmetik / Matematik (Math)

Bir veya daha fazla giriş değeri üzerinde matematiksel hesaplamalar ve işlemler gerçekleştirir.

Aralık / Ölçekleme (Range)

Giriş değerini farklı bir değer aralığına dönüştürür veya sınır limitleri uygular.

Eşleme (Mapping)

Bir giriş değerleri kümesini (8 noktaya kadar) farklı bir çıkış değerleri kümesine eşler.

Dönüştürme (Conversion)

Bir KNX iletişim nesnesini farklı bir KNX veri tipine (DPT) sahip nesneye dönüştürür.

Zamanlayıcı (Timer)

Yapılandırılabilir açma/kapama gecikme sürelerine sahip tek tetiklemeli (monostable) veya serbest çalışan (astable) zamanlayıcı.

Karşılaştırma (Compare)

İki giriş değeri arasındaki karşılaştırmanın sonucunu (eşit, büyük, küçük vb.) döndürür.

Çoğullayıcı (Multiplexer)

Bir giriş nesnesinin değerini seçilen çıkış nesnelerine veya N çıkıştan birine yönlendirir.

Teknik Veriler

Güç Kaynağı ve Tüketim

Besleme GerilimiKNX veri yolundan 30 Vdc SELV

Veri Yolu Akım Tüketimi< 10 mA

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

MontajSıva altı buat içine veya adaptörle 35 mm DIN rayına (EN 60715)

Ağırlık20 g

Koruma DerecesiIP20 (monte edilmiş cihaz)

İklimsel ve Mekanik Sınıf3K5 iklimsel, 3M2 mekanik (EN 50491-2)

Kirlilik DerecesiDerece 2 (IEC 60664-1)

Teslimat Kapsamı

Teslimat kapsamına cihaz, bus bağlantı klemensi ve 4 kuru kontak bağlantı kablosu dahildir.

Aksesuarlar

Standart 35 mm DIN rayı montaj desteği (kod EK-SMG-35) ve duvar tipi cihazların arkasına geçmeli montaj yayı (kod EK-MAR) ayrıca sipariş edilmelidir.

Fonksiyonlar ve Özellikler

KNX veriyolunda değiş tokuş edilen veriler üzerinde kapsamlı mantıksal ve matematiksel işlemler

8 farklı blok tipinde bağımsız çoklu çalışma fonksiyonu

Harici potansiyelsiz buton veya anahtarları bağlamak için 4 adet kuru kontak girişi

Doğrudan KNX veriyolundan beslenen ultra düşük tüketimli mimari (yardımcı besleme gerektirmez)

Sıva altı buat içine veya EK-SMG-35 adaptörü ile 35 mm DIN rayına esnek montaj imkanı

ETS5 ve üzeri sürümler ile tam parametrik konfigürasyon

Yapılandırma ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Yapılandırma ve devreye alma işlemleri ETS5 v2.0 veya daha sonraki sürümler ile APEKLM2TP##.knxprod uygulama programı gerektirir.
