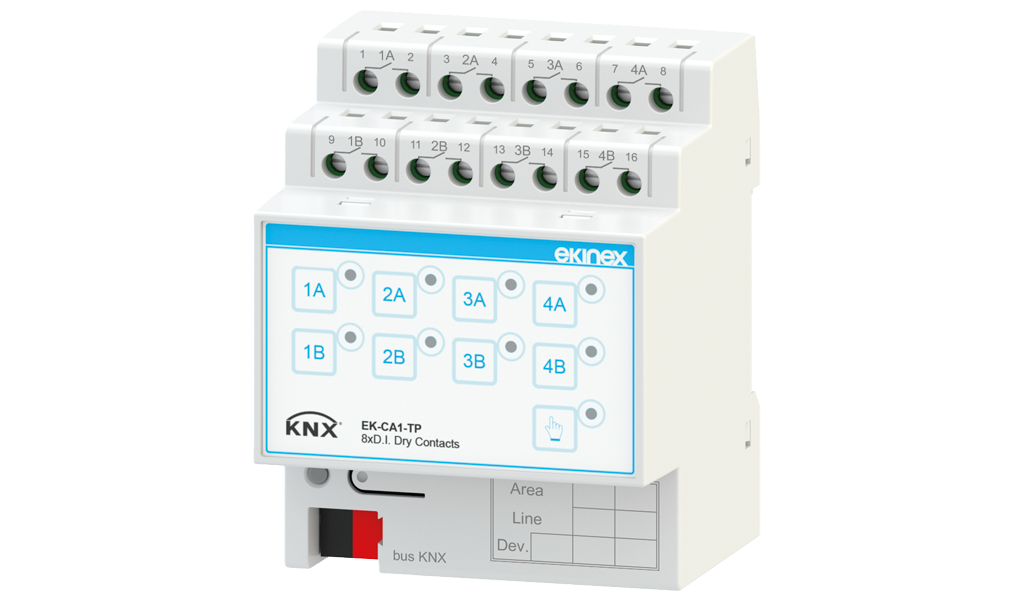

8 Kademeli Analog / İkili Giriş Modülü

Kod: EK-CA1-TP

Üretimi Sonlandırıldı

Açıklama

Ekinex® EK-CA1-TP ikili giriş modülü, potansiyelsiz kuru kontaklara veya NTC pasif sıcaklık sensörlerine sahip geleneksel tip kumanda ve sensörlerin KNX veriyoluna bağlanması için 8 bağımsız giriş kanalına sahiptir. Cihaz sayesinde standart anahtarlar, butonlar veya sensörler (KNX veriyolunda yerel olarak haberleşmeyen) veya diğer cihazlar tarafından sağlanan ikili sinyaller ile veriyolu fonksiyonları kontrol edilebilir. Giriş kanallarının sorgulama gerilimi cihaz içerisinde üretilir. Entegre bir KNX veriyolu haberleşme modülüne sahip olan cihaz, standart 35 mm DIN rayına montaj için tasarlanmıştır. Cihaz KNX veriyolundan beslenir ve yardımcı güç kaynağı gerektirmez.

Güç Kaynağı

GerilimKNX veriyolu üzerinden 30 Vdc

Veriyolundan Çekilen Akım< 13 mA

Veriyolu Üzerindeki Güç320 mW

Girişler

Kanal Sayısı8

Sorgulama Gerilimi< 11 V

Sorgulama Akımı< 5 mA

Teslimat Kapsamı

Teslimat kapsamına veriyolu hattına bağlantı için bir klemens dahildir.

Fonksiyonlar / Özellikler

Plastik gövde muhafazası

Tekil yüklerin veya yük gruplarının ON/OFF kontrolü

Sinyal kontaklarının durum tespiti (güvenlik cihazları, alarmlar vb.)

Senaryoların çağrılması ve kaydedilmesi

Veriyoluna değer gönderme (sıcaklık, aydınlık vb.)

Zorlamalı işletime (kilit) geçiş

Darbe ve anahtarlama çevrimlerinin sayılması

Aydınlatma cihazlarının dimlenmesi

Panjur, jaluzi ve storların kontrolü

NTC pasif sıcaklık sensörü (25 °C'de 10 kΩ NTC) ile ortam hava sıcaklığının ölçümü ve değerin veriyoluna gönderilebilmesi

2 noktalı (ON/OFF) veya oransal (PWM veya sürekli) oda sıcaklığı kontrolü

Her biri 4 giriş nesnesine sahip 4 mantık fonksiyonu (AND, OR veya XOR)

Ön yüzde programlama butonu ve LED'i

Giriş durumlarını gösteren LED'li membran klavye

İşletim modunu (normal / programlama) değiştirme butonu

KNX terminal bloğu ile veriyolu hattına bağlantı

Vidalı klemensler ile giriş bağlantısı

35 mm raya montaj (EN 60715 standardına uygun)

4 modüler birim genişlik (1 modül = 18 mm)

IP20 koruma derecesi (monte edilmiş cihaz)

Ağırlık 145 g

Konfigürasyon ve Devreye Alma

Parametrelerin ayrıntılı bir açıklaması cihazın uygulama kılavuzunda yer almaktadır. Konfigürasyon ve devreye alma için ETS5 veya sonraki sürümler gereklidir. ETS uygulama programı: APEKCA1TP##.knxprod (## = sürüm).
