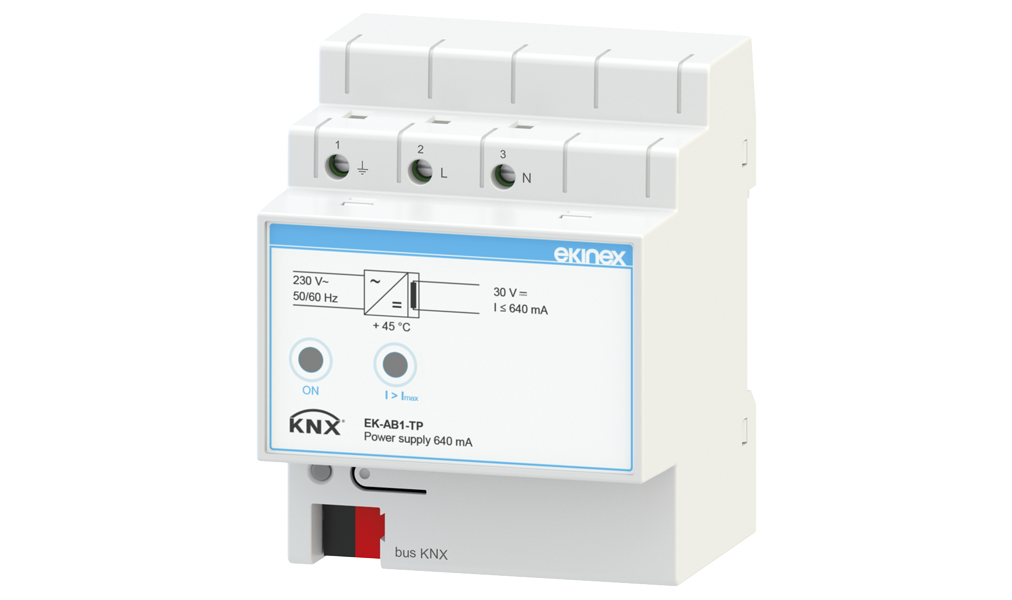

KNX Veriyolu Güç Kaynağı 640 mA

Kod: EK-AB1-TPÜretimi Sonlandı

Açıklama

Ekinex® 640 mA KNX veriyolu güç kaynağı, KNX veriyolu sisteminin çalışması için gerekli olan 30 Vdc gerilimi üretir ve denetler. Entegre şok bobini (choke), güç beslemesi ile veriyolu hattı arasında dekuplaj sağlar.

640 mA güç kaynağı ünitesi tarafından beslenen bir veriyolu hattına maksimum 64 veriyolu cihazı bağlanabilir. Çıkış katı aşırı yük ve kısa devreye karşı tam donanımlı elektronik korumaya sahiptir.

Teslimat kapsamına KNX veriyolu bağlantısı için 1 adet klemens dahildir.

Bağlantılar

KNX veriyolu klemensi ile veriyolu hattı bağlantısı
Vidalı klemensler ile 230 Vac şebeke besleme bağlantısı

Teknik Veriler

Giriş Gerilimi230 Vac, 50/60 Hz

Güç Tüketimi22 W

Güç Kaybı (Kayıplar)< 3 W

Veriyolu Çıkış Gerilimi30 Vdc

Nominal Akım640 mA

Tamponlama Süresi (Buffer Time)200 ms

Modül Genişliği4 UM (72 mm)

Montaj35 mm DIN rayı (EN 60715)

Gövde MalzemesiPlastik muhafaza

Koruma DerecesiIP20 (EN 60529 uyarınca cihaz takılıyken)

İklimsel SınıflandırmaSınıf 3K5 (EN 50491-2)

Mekanik SınıflandırmaSınıf 3M2 (EN 50491-2)

Kirlilik Derecesi2 (IEC 60664-1)

Güvenlik SınıfıSınıf II

Ağırlık150 g

Fonksiyonlar ve Özellikler

Entegre şok bobini ile kararlı 30 Vdc KNX veriyolu gerilim üretimi ve dekuplaj.

Aşırı yük ve kısa devreye karşı tam donanımlı elektronik koruma katmanı.

Şebeke kesintilerinde haberleşme sürekliliği için 200 ms tamponlama süresi.

EN 50491-2 standardı uyarınca 3K5 iklimsel ve 3M2 mekanik dayanım sınıfı.

Standart kırmızı/siyah KNX klemensi ve vidalı klemenslerle güvenli montaj.

4 modüllü kompakt pano montaj yapısı (4 UM = 72 mm).

Yapılandırma ve Devreye Alma

Cihaz herhangi bir yazılımsal konfigürasyon gerektirmez. Elektriksel bağlantıları tamamlandıktan hemen sonra kullanıma hazırdır. ETS uygulama programı: APEKAB1TP##.knxprod (## = sürüm numarası).
