Açıklama

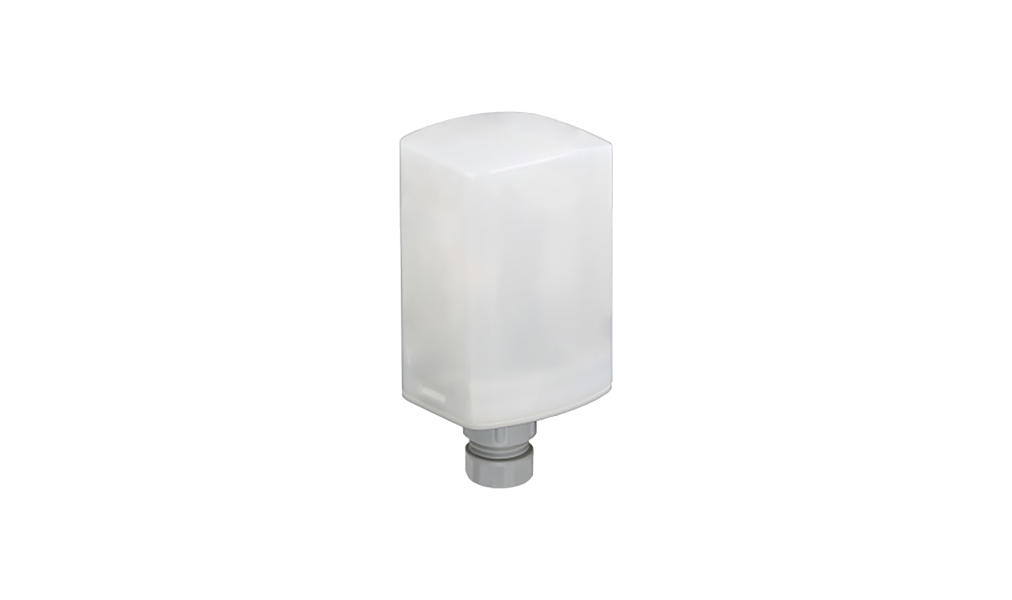

Ekinex® EK-GPS-1, harici kullanım için tasarlanmış ve küresel konumlama sistemi (GPS) uydularından tarih, saat ve coğrafi koordinat (enlem ve boylam) bilgilerini yakalayan yüksek hassasiyetli bir GPS alıcı modülüdür.
Modül, Ekinex EK-TM1-TP dijital zaman ve astronomik şalter ile birlikte çalışmak üzere özel olarak geliştirilmiştir. Uydulardan alınan zaman ve coğrafi konum bilgileri RS-485 seri iletişim hattı üzerinden zaman şalteri ile paylaşılarak sistemin daima mikrosaniye mertebesinde kusursuz senkronizasyonla çalışması garanti edilir.
Cihaz, dış ortam koşullarına tam dayanıklılık sağlayan IP54 koruma sınıfına sahip kompakt bir muhafaza ile donatılmıştır. Doğrudan dış cephe duvarına vidalanabilir ya da ürün paketine standart olarak dahil edilen özel montaj adaptörü ile direk veya boru tipi taşıyıcılara monte edilebilir.
Cihaz kapağının altında konumlandırılmış çok renkli (kırmızı/yeşil/turuncu) durum LED'i; yakalanan uydu sayısını, sinyal kalitesini ve veri aktarım durumunu anlık olarak kullanıcıya bildirir. Ayrıca kapak altındaki özel buton aracılığıyla RS-485 hattı üzerinden bağlı cihazlara anında manuel veri gönderimi tetiklenebilir.
Bağlantılar ve Teslimat
- 12 Vdc harici besleme ve RS-485 seri iletişim hattı için vidalı klemensler
- Gövdenin alt kısmında kablo giriş rakoru (0,75 ÷ 1,5 mm² esnek iletkenler için)
- Doğrudan duvara montaj veya pakete dahil adaptör ile direğe montaj imkanı
- Paket içeriğine direk/boru montaj adaptörü dahildir
- EK-TM1-TP dijital zaman/astronomik şalter ile doğrudan kablolu RS-485 entegrasyonu
Teknik Veriler
Fonksiyonlar ve Özellikler
Yapılandırma ve Devreye Alma
Gerekli değildir (Tak ve Çalıştır). Cihaz, EK-TM1-TP zaman şalterine bağlandığında ve enerji verildiğinde uyduları otomatik algılayarak saat, tarih ve konum verilerini periyodik olarak aktarır.
