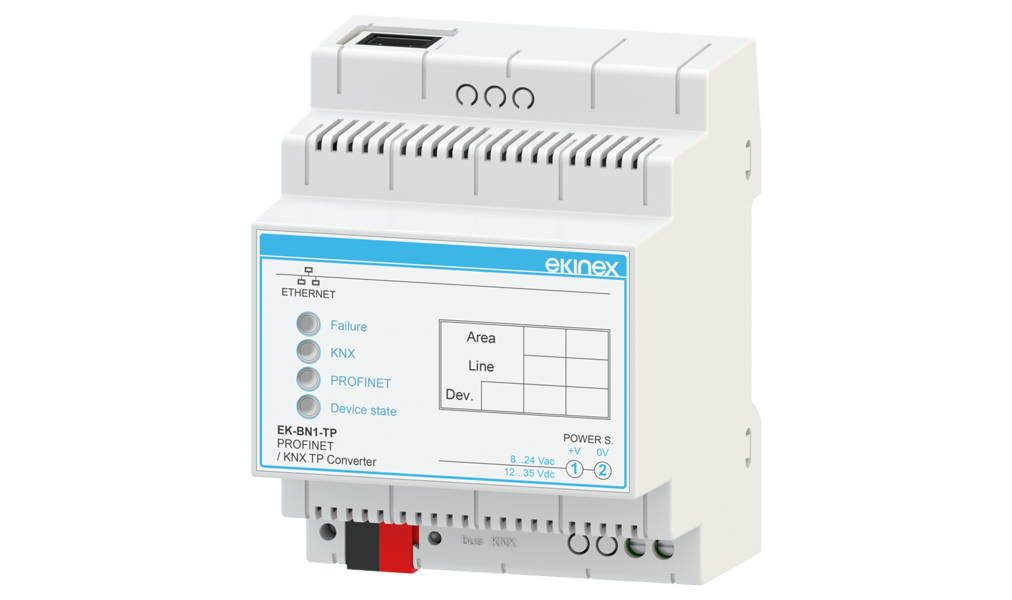

PROFINET - KNX Gateway

Kod: EK-BN1-TP

Açıklama

Ekinex® PROFINET - KNX Gateway, bir PROFINET ağı ile KNX TP ağı arasında çift yönlü protokol dönüşümü gerçekleştirir. Cihaz PROFINET haberleşmesinde Slave (cihaz) olarak çalışır.

Cihaz entegre bir KNX veri yolu iletişim modülüne sahiptir ve 35 mm DIN rayına montaj için tasarlanmıştır; çalışması için harici yardımcı bir güç kaynağı (8...24 Vac veya 12...35 Vdc) gerektirir.

Ethernet portu üzerinden PROFINET endüstriyel Ethernet protokolü ile PLC, SCADA ve endüstriyel otomasyon sistemleriyle KNX bina otomasyonu bileşenleri arasında kesintisiz, güvenilir ve yüksek hızlı veri alışverişi sağlar.

PROFINET Standart Uyumluluğu

PROFINET (Process Field Net), endüstriyel ve süreç otomasyonu uygulamalarında saha cihazları arasında veri alışverişine uygun, açık kaynaklı, Ethernet tabanlı (IEEE 802.xx) standart bir iletişim protokolüdür. Bu standart PROFIBUS & PROFINET International (PI) birliği tarafından desteklenmektedir.

Teknik Veriler

Güç Kaynağı ve Tüketim

Besleme Gerilimi8...24 Vac veya 12...35 Vdc

Güç Tüketimi (24 Vdc)3.5 VA

KNX İletişim Parametreleri

KNX PortuKNX TP (bükümlü çift), beslemeden elektriksel olarak izole

Bellek Tamponu1440 bayt uçucu 'KNX image' arabelleği

Veri DeğişimiKNX iletişim nesneleri ve grup adresleri

PROFINET İletişim Parametreleri

Ethernet PortuEthernet (IEEE 802.3), RJ45 konnektör, minimum Cat 5E kablo

Protokol RolüPROFINET Slave

Veri DeğişimiPROFINET I/O veri değişimi

Bellek Tamponu1440 bayt uçucu 'PROFINET image' arabelleği

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

Modüler Genişlik4 UM (1 UM = 18 mm, toplam 72 mm)

Montaj35 mm DIN rayı (EN 60715)

Ağırlık145 g

Koruma DerecesiIP20 (monte edilmiş cihaz)

Teslimat Kapsamı

Teslimat kapsamına cihaz ve KNX veri yolu hattına bağlantı için klemensler dahildir.

Fonksiyonlar ve Özellikler

PROFINET endüstriyel Ethernet ağı ile KNX TP veri yolu arasında çift yönlü protokol dönüşümü

PROFINET Slave çalışma modu ile endüstriyel PLC ve otomasyon sistemlerine doğrudan entegrasyon

Yüksek hızlı RJ45 Ethernet ağ arayüzü

1440 baytlık geniş bellek tamponu ile kesintisiz veri iletişimi

35 mm montaj rayına (EN 60715) standart 4 modül DIN rayı montajı

KNX bus klemensleri ve vidalı güç terminalleri ile pratik ve güvenli montaj

Yapılandırma ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Yapılandırma ve devreye alma işlemleri CGEKBN1TP.exe uygulama yazılımı gerektirir.
