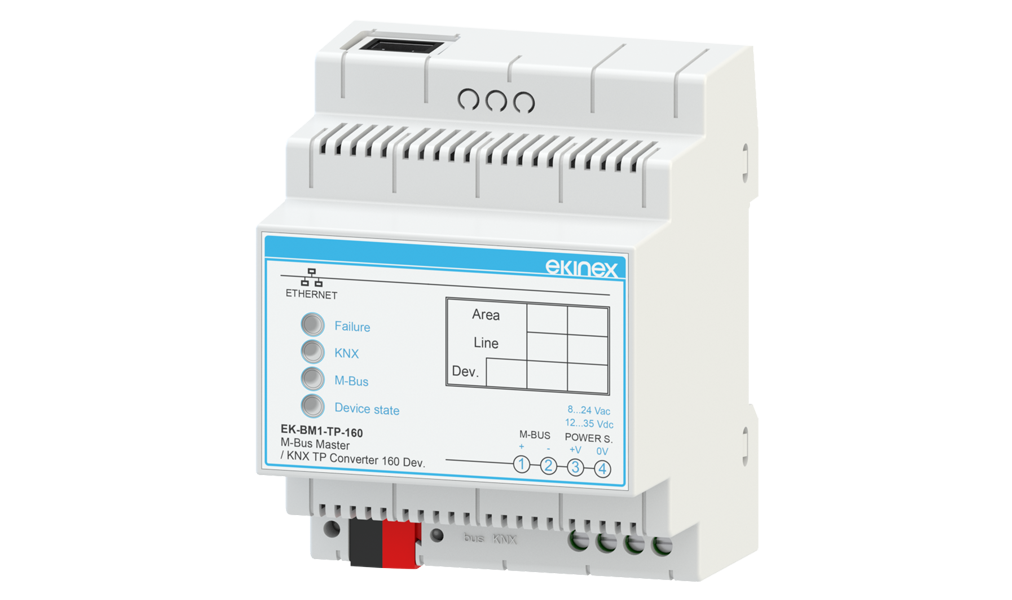

M-Bus Master - KNX Gateway

Kod: EK-BM1-TP-20 / 40 / 80 / 160

Açıklama

Ekinex® M-Bus - KNX Gateway, bir M-Bus ağı ile KNX TP ağı arasında protokol dönüşümü gerçekleştirir. Cihaz seri M-Bus hattı üzerinde Master (ana yönetici) olarak görev yapar. Ağa bağlı maksimum 20, 40, 80 ve 160 M-Bus slave (bağlı) cihaz kapasitesine sahip 4 farklı versiyonu bulunmaktadır.

Cihaz çift yönlü veri akışını yönetir: M-Bus kayıtları (register) periyodik olarak okunabilir ve değerleri yapılandırılmış grup adreslerine KNX TP ağı üzerinden iletişim nesnesi olarak aktarılabilir. KNX ağı üzerindeki veri güncellemesi periyodik olarak veya veri değişikliği gerçekleştiğinde anlık olarak tetiklenebilir.

Benzer şekilde gateway, KNX iletişim nesnelerini okuyabilir veya veri yolundaki değişimleri yakalayarak bir veya birden fazla M-Bus slave cihazının kayıtlarına veri yazabilir. Sayaçlar, enerji analizörleri, debimetreler, güç ve akım ölçerler gibi birçok değişkeni KNX iletişim nesnelerine doğrudan bağlamaya olanak tanır.

Mevcut Model Seçenekleri

EK-BM1-TP-20

20 adede kadar M-Bus slave cihaz bağlantısı

EK-BM1-TP-40

40 adede kadar M-Bus slave cihaz bağlantısı

EK-BM1-TP-80

80 adede kadar M-Bus slave cihaz bağlantısı

EK-BM1-TP-160

160 adede kadar M-Bus slave cihaz bağlantısı

M-Bus Standart Uyumluluğu

M-Bus (Meter-Bus); ısı enerjisi, elektrik, gaz ve su sayaçlarından tüketim verilerinin uzaktan okunması için geliştirilmiş standart bir haberleşme protokolüdür. Ekinex gateway, EN 13757 standardı Bölüm 2 (Fiziksel ve bağlantı katmanı) ve Bölüm 3 (Uygulama katmanı) ile tam uyumludur.

Teknik Veriler

Güç Kaynağı ve Tüketim

Besleme Gerilimi8..24 Vac veya 12..35 Vdc

Yüksüz Güç Tüketimi (24 Vdc)3.5 VA

Tam Yükte Güç Tüketimi20 cihazda 4 VA, 40 cihazda 5 VA, 80 cihazda 8 VA, 160 cihazda 14 VA

KNX İletişim Parametreleri

KNX PortuKNX TP (bükümlü çift), beslemeden elektriksel izole

İletişim Hızı9600 baud

Bellek Tamponu1440 bayt uçucu 'KNX image' arabelleği

Desteklenen Nesneler1-bit, 1-byte, 2-byte ve 4-byte nesneler (DPT 9.xxx float dönüşümü dahil)

M-Bus İletişim Parametreleri

M-Bus PortuKablolu versiyon, 2 kutuplu bağlantı klemensi

İletişim Hızı300 ila 38400 baud arasında seçilebilir

Cihaz Adresleme1 ila 250 arasında adresleme

Bellek Tamponu1440 bayt uçucu 'M-Bus image' arabelleği

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

Modüler Genişlik4 UM (1 UM = 18 mm, toplam 72 mm)

Montaj35 mm DIN rayı (EN 60715)

Ağırlık145 g

Koruma DerecesiIP20 (monte edilmiş cihaz)

Teslimat Kapsamı

Teslimat kapsamına cihaz ve KNX veri yolu hattına bağlantı için klemensler dahildir.

Fonksiyonlar ve Özellikler

M-Bus Master olarak M-Bus sayaçları ile KNX TP hattı arasında tam çift yönlü protokol dönüşümü

Model seçeneğine bağlı olarak 20, 40, 80 veya 160 adede kadar M-Bus slave cihaz desteği

Elektrik, su, gaz ve kalorimetre sayaçlarının verilerini KNX sistemine doğrudan aktarma

DPT 9.xxx 16-bit kayan noktalı sayı ve tamsayı register dönüşüm fonksiyonları

Periyodik veya değer değişimi tetiklemeli otomatik veri güncelleme mimarisi

Ethernet portu ve kullanıcı dostu CGEKBM1TP PC yazılımı ile pratik devreye alma

Konfigürasyon ve Devreye Alma

Cihaz parametrelerinin ve M-Bus cihaz haritalamasının yapılandırılması, entegre Ethernet portu üzerinden çalışan CGEKBM1TP PC yazılımı ile gerçekleştirilir.
