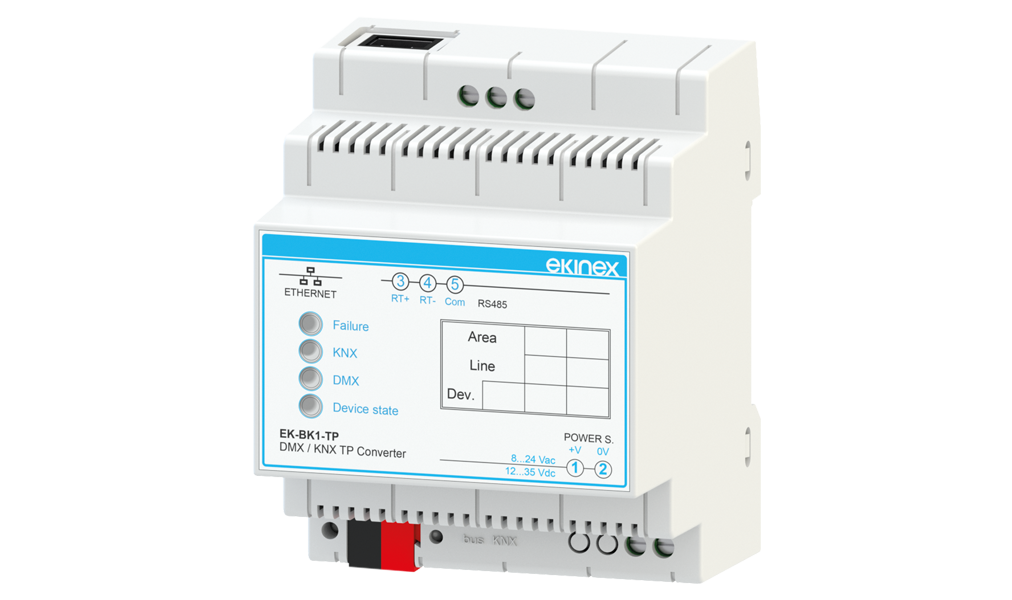

DMX - KNX Gateway

Kod: EK-BK1-TP

Açıklama

Ekinex® DMX - KNX Gateway, seri RS485 DMX ağı ile KNX TP ağı arasında çift yönlü protokol dönüşümü gerçekleştirir. Cihaz DMX Master olarak çalışır.

Cihaz entegre bir KNX veri yolu iletişim modülüne sahiptir ve 35 mm DIN rayına montaj için tasarlanmıştır; çalışması için harici yardımcı bir güç kaynağı (8...24 Vac veya 12...35 Vdc) gerektirir.

DMX512 aydınlatma kontrol protokolü ile KNX bina otomasyonu sistemi arasında güvenilir, esnek ve yüksek hızlı veri aktarımı sağlar.

DMX512 Standart Uyumluluğu

DMX512, aydınlatma endüstrisinde kontrolörler, cihazlar ve aksesuarlar arasında dijital verilerin asenkron seri iletimi için ANSI (Amerikan Ulusal Standartlar Enstitüsü) tarafından onaylanmış ve ESTA (Eğlence Hizmetleri ve Teknolojisi Derneği) tarafından desteklenen standart bir iletişim protokolüdür.

Teknik Veriler

Güç Kaynağı ve Tüketim

Besleme Gerilimi8...24 Vac veya 12...35 Vdc

Güç Tüketimi (24 Vdc)3.5 VA

KNX İletişim Parametreleri

KNX PortuKNX TP (bükümlü çift), beslemeden elektriksel olarak izole

Bellek Tamponu1440 bayt uçucu 'KNX image' arabelleği

DMX İletişim Parametreleri

DMX PortuRS485 seri iletişim portu, elektriksel olarak izole, mikro anahtarlı 120 ohm sonlandırma direnci

Protokol RolüDMX Master iletişimi

Baud Hızı250 kbaud

Cihaz Adresleme0 ile 512 arası cihaz adresleme

Kayıt YazmaMaksimum 512 DMX cihazına 1 baytlık kayıt yazma

Tasarım ve Fiziksel Özellikler

Gövde MalzemesiPlastik muhafaza

Modüler Genişlik4 UM (1 UM = 18 mm, toplam 72 mm)

Montaj35 mm DIN rayı (EN 60715)

Ağırlık145 g

Koruma DerecesiIP20 (monte edilmiş cihaz)

Konfigürasyon Arayüzü

Ethernet PortuEthernet iletişim portu (IEEE 802.3), RJ45 konnektör, minimum Cat 5E kablo

Teslimat Kapsamı

Teslimat kapsamına cihaz ve KNX veri yolu hattına bağlantı için klemensler dahildir.

Fonksiyonlar ve Özellikler

Seri RS485 DMX ağı ile KNX TP veri yolu arasında çift yönlü protokol dönüşümü

DMX Master çalışma modu sayesinde 512 DMX cihazının doğrudan yönetimi

120 ohm dahili sonlandırma direnci (mikro anahtar ile seçilebilir)

Konfigürasyon için RJ45 konnektörlü Ethernet portu

1440 baytlık geniş bellek tamponu ile kesintisiz veri iletişimi

35 mm montaj rayına (EN 60715) standart 4 modül DIN rayı montajı

KNX bus klemensleri ve vidalı güç terminalleri ile pratik ve güvenli montaj

Yapılandırma ve Devreye Alma

Parametrelerin ayrıntılı açıklaması cihazın uygulama kılavuzunda yer almaktadır. Yapılandırma ve devreye alma işlemleri CGEKBK1TP.exe uygulama yazılımı gerektirir.
