Açıklama

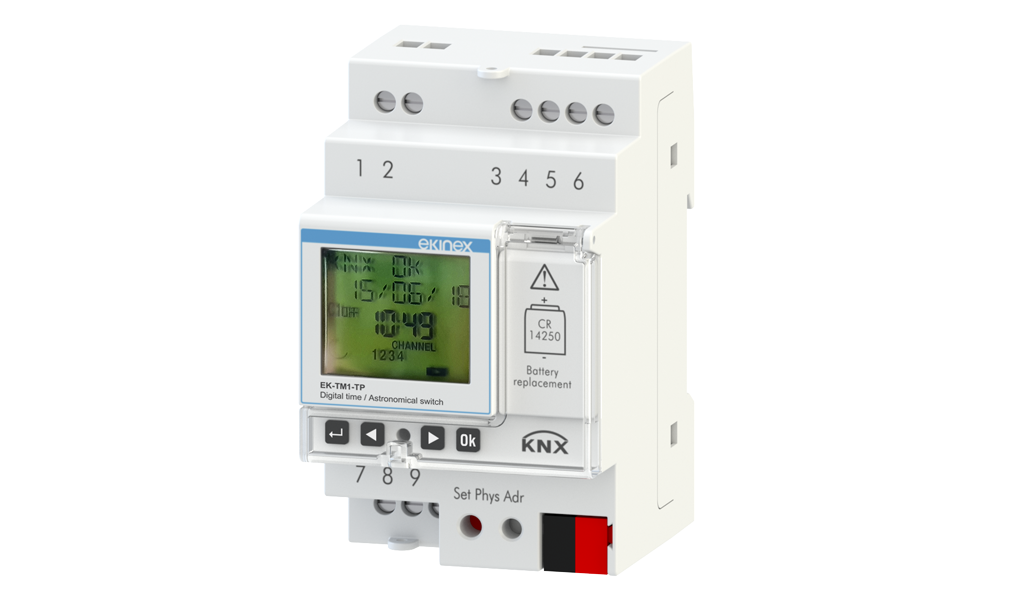

Ekinex® EK-TM1-TP dijital zaman ve astronomik şalter, elektrik yüklerinin zamana ve güneşin konumuna bağlı olarak otomatik yönetimi için tasarlanmış modüler bir KNX pano cihazıdır.
Cihaz; günlük, haftalık, aylık veya yıllık periyotlarda zaman programlaması ve coğrafi konuma dayalı astronomik programlama imkanı sunar. KNX veriyolu üzerinde 9 bağımsız kanalı yönetebilir. 1. kanalın programlaması doğrudan cihaz üzerindeki dahili 16(10) A enversör röleye de yansıtılır.
Her kanala farklı bir programlama mantığı (zaman veya astronomik) atanabilir. Opsiyonel EK-GPS-1 uydu modülü bağlanarak (ayrıca sipariş edilir) uydu sistemi üzerinden saat ve coğrafi konum bilgisi tam hassasiyetle otomatik senkronize edilir.
Dahili lityum yedek pili sayesinde elektrik kesintilerinde saat ve ayar parametreleri 5 yıl boyunca korunur; pil ön paneldeki mühürlenebilir kapak üzerinden kolayca değiştirilebilir. Arkadan aydınlatmalı LCD ekranı ve şifre korumalı tuş takımı ile doğrudan pano üzerinden de pratik kontrol imkanı sağlar.
Bağlantılar ve Teslimat
- KNX veriyolu hattına bağlantı için standart kırmızı/siyah bus klemensi (teslimata dahildir)
- 115 ÷ 230 Vac şebeke beslemesi için vidalı klemensler
- 1 adet 16(10) A @ 250 Vac monostabil enversör röle çıkış klemensleri
- Opsiyonel EK-GPS-1 uydu modülü bağlantı klemensleri (ayrıca sipariş edilir)
- EN 60715 standardına uygun 35 mm profil ray montajı (3 modül = 54 mm)
Teknik Veriler
Fonksiyonlar ve Özellikler
Yapılandırma ve Devreye Alma
Cihazın yapılandırılması ve devreye alınması için ETS5 veya daha yeni bir sürüm gereklidir. Parametrelerin detaylı açıklaması cihazın kullanım kılavuzunda yer almaktadır. ETS uygulama programı: APEKTM1TP##.knxprod (## = sürüm numarası).
